Poznámka: Výroba tohoto výrobku bude ukončena.

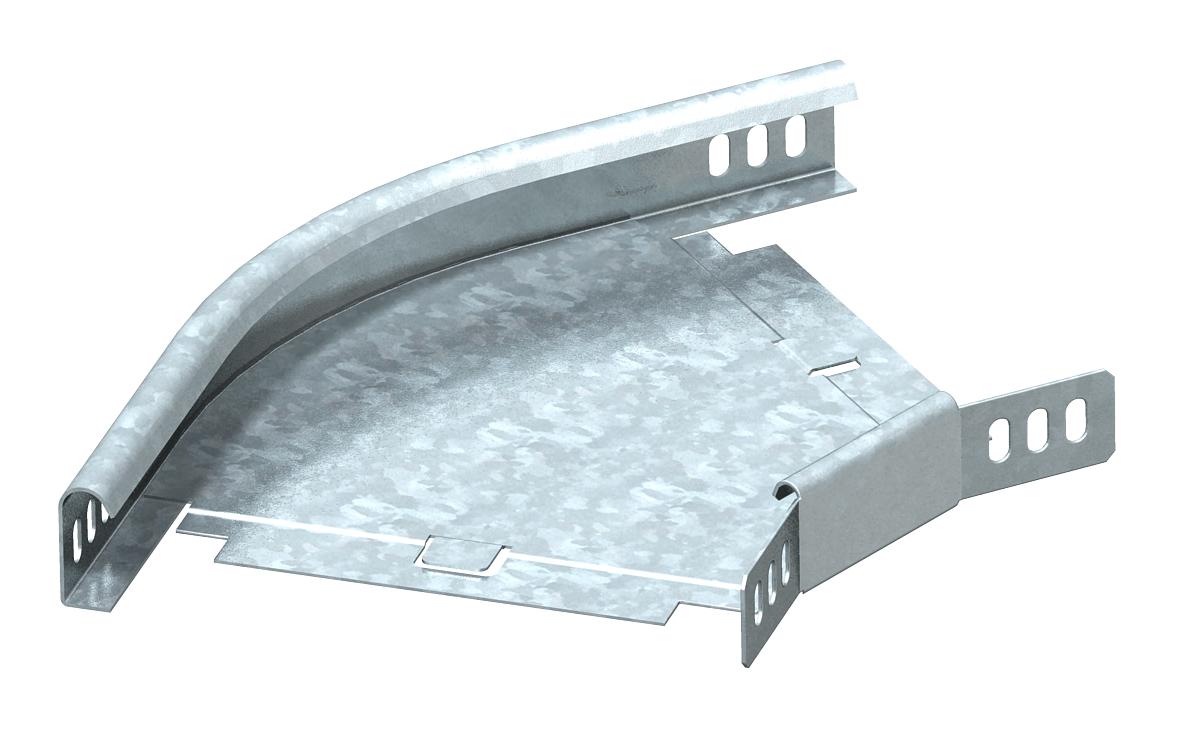

45° oblouk 35 FT
Obj. č. 7065116 | EAN 4012196990740
- Popis výrobku
-
Popis výrobkuOblouk 45°, horizontální, pro všechny typy kabelových žlabů s výškou bočnice 35 mm.
-
- Technické údaje
-
Technické údaje
Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Konstrukce Pevný oblouk Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 45° Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Dodávaná spojka Rozměr 35x100 Rozměr B 100 mm Rozměr R 50 mm Rozmístění otvorů NATO Ne Šířka 4 in Šířka 100 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C Výška 35 mm Výška 1 in Zachování funkčnosti Ne Změna směru vodorovný - Všechny typy
- Ke stažení
-
Datový list RB 45 310 FT / 7065116 , 0.20MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě RB 45 310 FT / 7065116 , 0.15MB , pdfUK - Prohlášení shody RB 45 310 FT / 7065116 , 0.09MB , pdfREACH Prohlášení o shodě RB 45 310 FT / 7065116 , 0.12MB , pdfRoHS Prohlášení o shodě RB 45 310 FT / 7065116 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
