Poznámka: Výroba tohoto výrobku bude ukončena.
45° oblouk 85 FS
Obj. č. 7000529 | EAN 4012196210732
- Popis výrobku
-

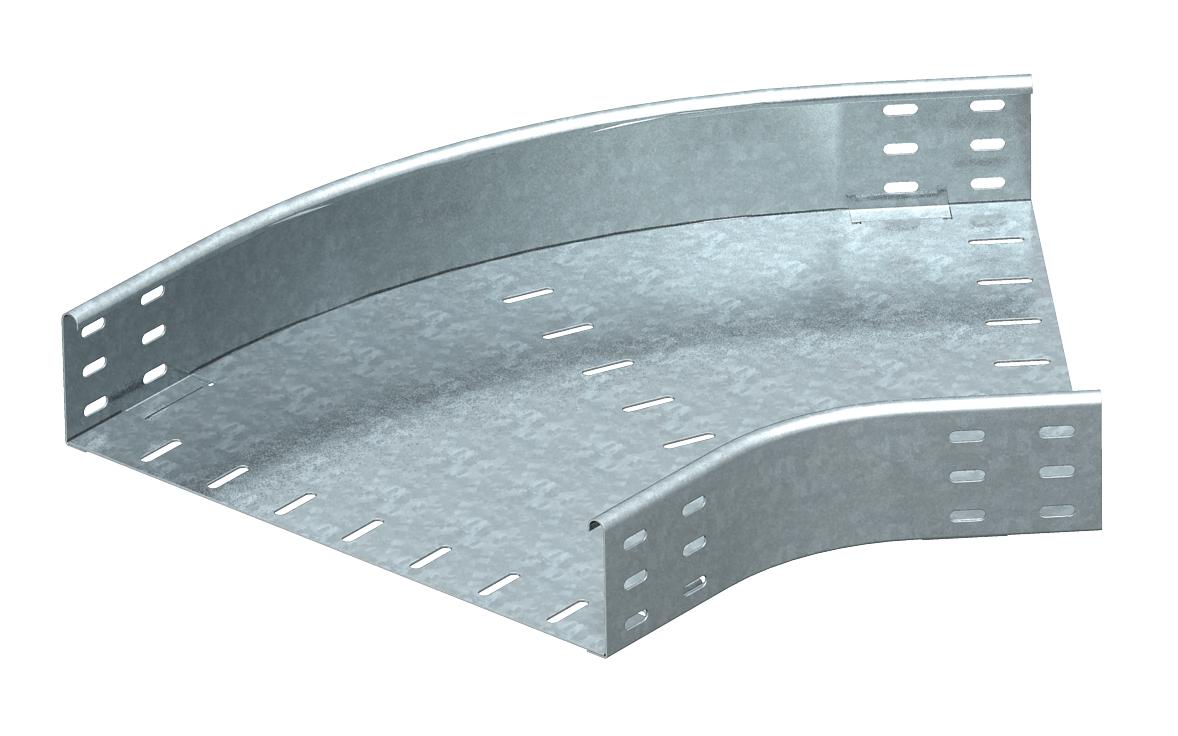

Popis výrobkuOblouk 45°, horizontální, pro všechny typy kabelových žlabů s výškou bočnice 85 mm.
-
- Technické údaje
-
Technické údaje

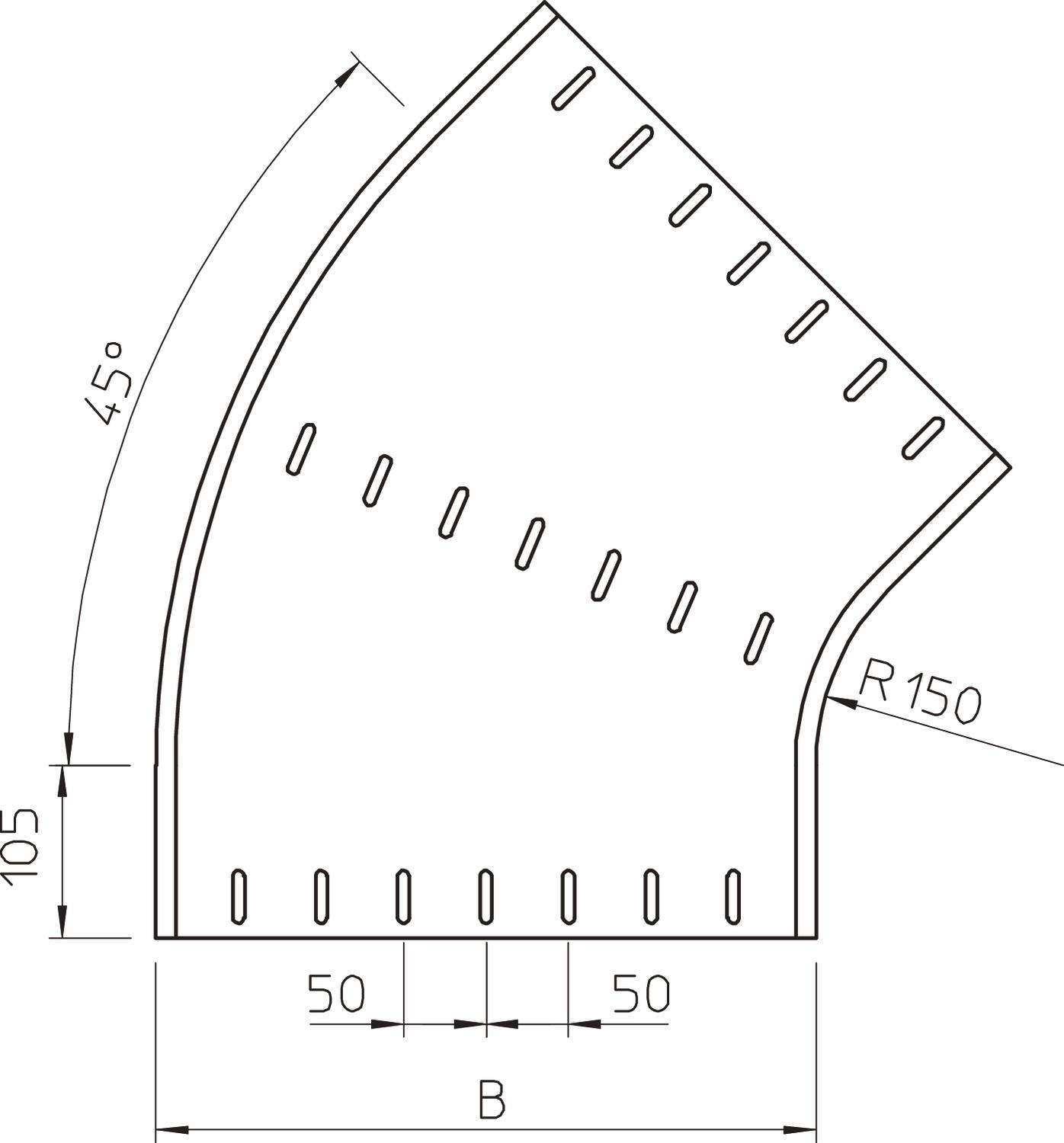

Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 45° Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 85x400 Rozměr B 400 mm Rozměr R 150 mm Rozmístění otvorů NATO Ne Šířka 400 mm Šířka 16 in Výška 85 mm Výška 3 in Zachování funkčnosti Ne Změna směru vodorovný - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
