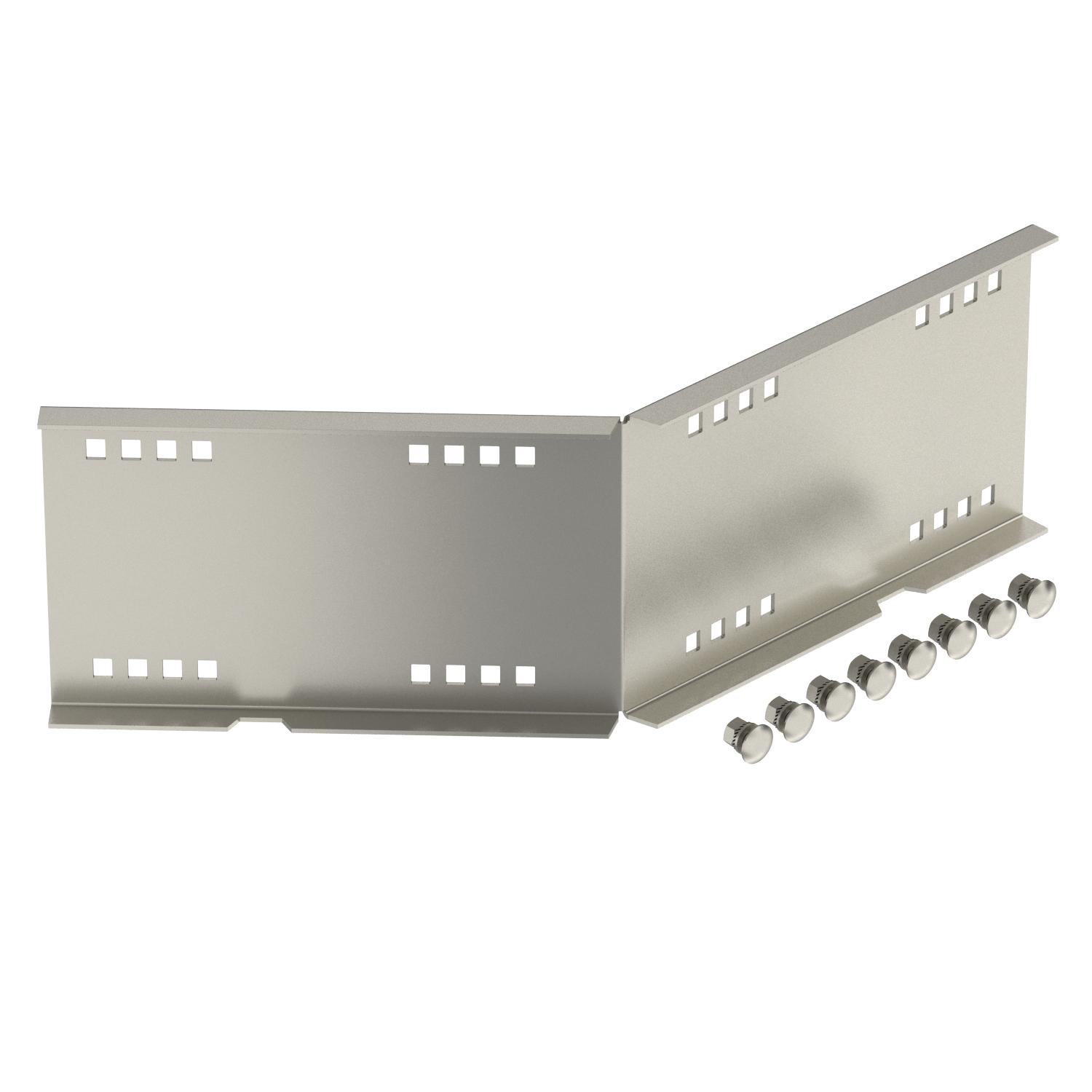

45° úhlová spojka, vnitřní 160 A2
Obj. č. 6227914 | EAN 4012195696360
- Popis výrobku
-
Popis výrobkuÚhlová spojka 45°, vodorovná, pro kabelové žlaby a žebříky pro velká rozpětí s výškou bočnice 160 mm.
-
- Technické údaje
-
Technické údaje
Barva ocelová Délka 540 mm Kloubová spojka svislá Ne Kloubová spojka vodorovná Ne Materiál Nerez ocel, materiál 1.4307 Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení Úhlové spojky Rozměr 160x500 Šířka 20 mm Tloušťka plechu 2,5 mm Vhodný pro kabelový žebřík Ano Vhodný pro kabelový žlab Ano Vhodný pro mřížový žlab Ne Vhodný pro výšku kabelového nosného systému 160 mm Výška 160 mm Zachování funkčnosti Ne Způsob spojení Šroubová spojka - Všechny typy
- Ke stažení
-
Datový list WRWV 160 I A2 / 6227914 , 0.26MB , pdfEU prohlášení o shodě WRWV 160 I A2 / 6227914 , 0.16MB , pdfUK - Prohlášení shody WRWV 160 I A2 / 6227914 , 0.09MB , pdfNávod k montáži Weitspannkabelleitern , 11.33MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
