Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 6036800 / Oblouk 90°, bočnice 110 FS
90° oblouk 110 FS
Obj. č. 7001894 | EAN 4012196819430
- Popis výrobku
-

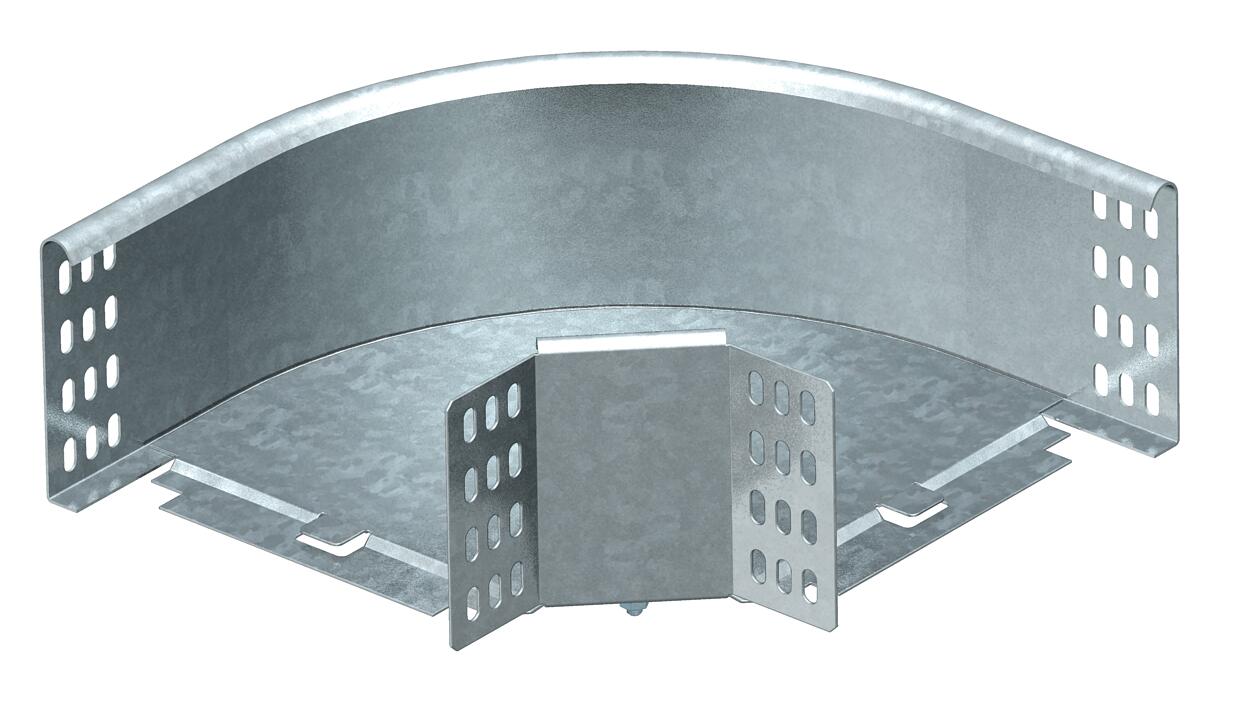

Popis výrobkuOblouk 90°, horizontální, pro všechny typy kabelových žlabů s výškou bočnice 110 mm.
-
- Technické údaje
-
Technické údaje

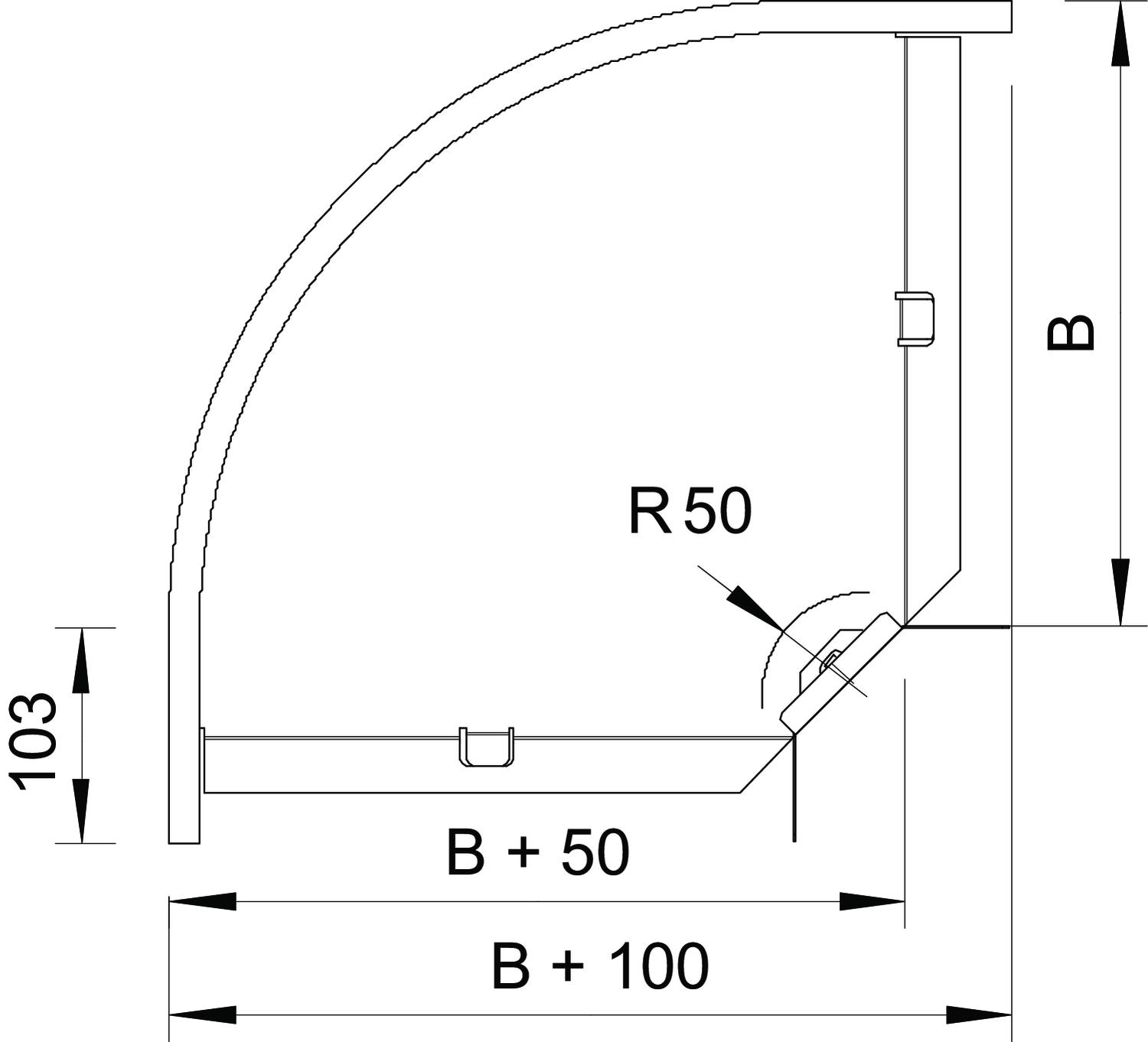

Barva pozinkováno Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Dodávaná spojka Rozměr 110x100 Rozměr B 100 mm Rozměr R 50 mm Rozmístění otvorů NATO Ne Šířka 100 mm Šířka 4 in S vrchním dílem Ne Výška 110 mm Výška 4 in Zachování funkčnosti Ne Změna směru vodorovný - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RB 90 110 FS / 7001894 , 0.19MB , pdfEU prohlášení o shodě RB 90 110 FS / 7001894 , 0.13MB , pdfREACH Prohlášení o shodě RB 90 110 FS / 7001894 , 0.12MB , pdfRoHS Prohlášení o shodě RB 90 110 FS / 7001894 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
