90° oblouk 110 FS
Obj. č. 6225122 | EAN 4012196443871
- Popis výrobku
-

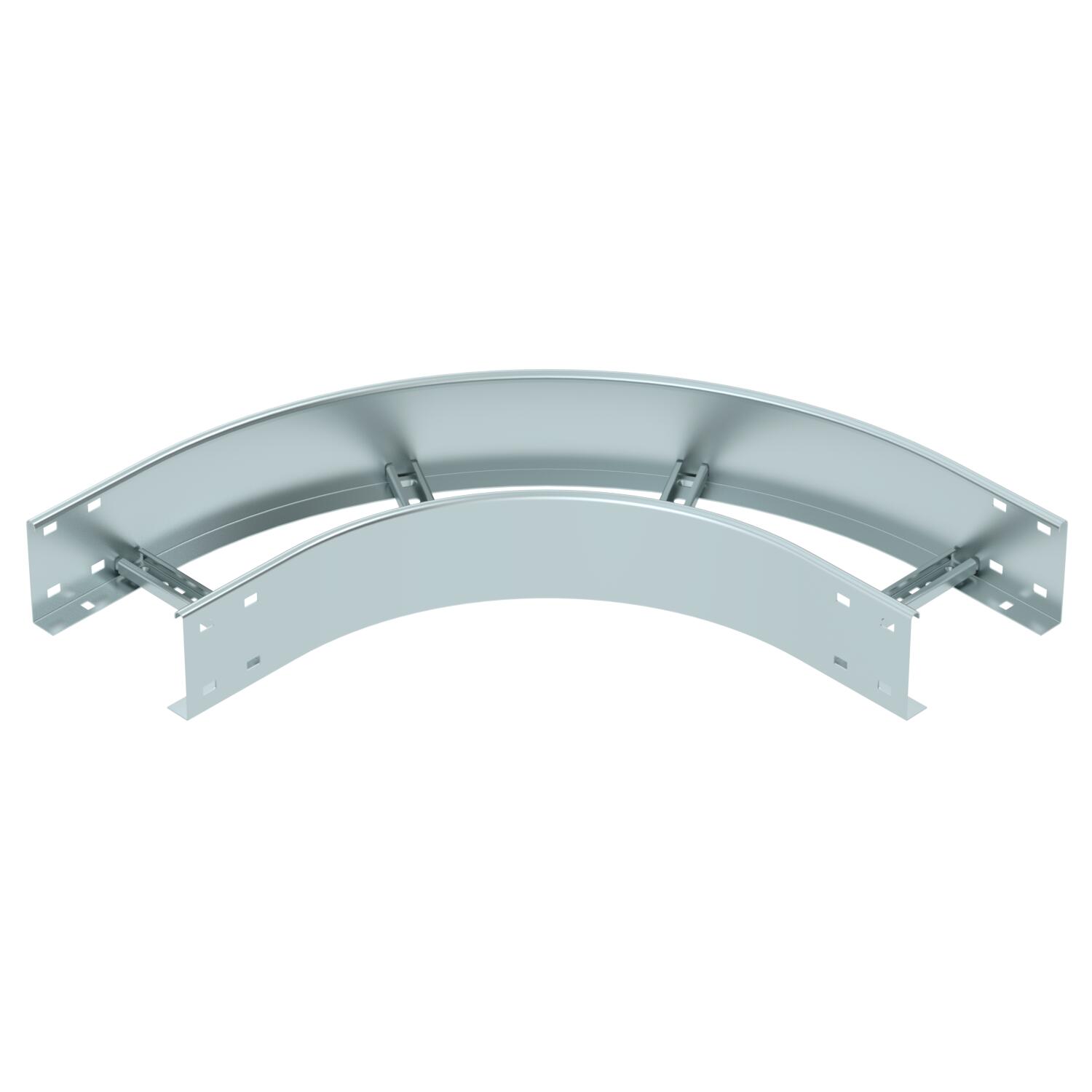

Popis výrobkuOblouk 90°, horizontální, s přivařenou příčkou, pro všechny typy kabelových žebříků s výškou bočnice 110 mm.
-
- Technické údaje
-
Technické údaje

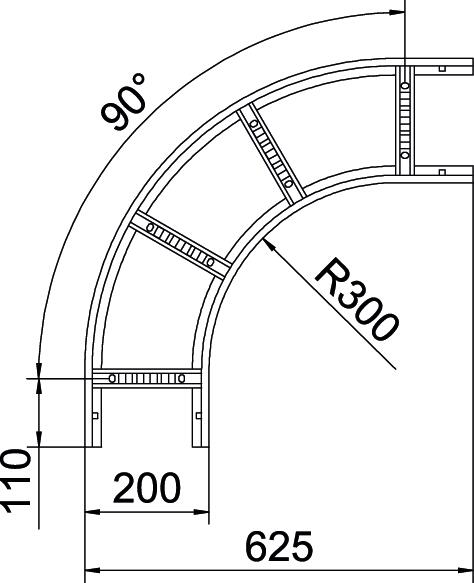

Barva modrobílá Děrování bočnice Ne Materiál Ocel Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch pásově zinkováno Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 110x200 Rozměr B 200 mm Rozměr R 200 mm Šířka 200 mm tloušťka bočnice 1,5 mm Výška 110 mm Zachování funkčnosti Ne Zavěšeno Ne Změna směru vodorovný - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélné spojky FS
LVG 110 FS 6216545 10 Kus - Ke stažení
-
Datový list LB 90 1120 R3 FS / 6225122 , 0.18MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě LB 90 1120 R3 FS / 6225122 , 0.15MB , pdfUK - Prohlášení shody LB 90 1120 R3 FS / 6225122 , 0.09MB , pdfREACH Prohlášení o shodě LB 90 1120 R3 FS / 6225122 , 0.12MB , pdfRoHS Prohlášení o shodě LB 90 1120 R3 FS / 6225122 , 0.12MB , pdfNávod k montáži Kabelleitersysteme , 6.51MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
