Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 6036838 / Oblouk 90°, bočnice 110 FT

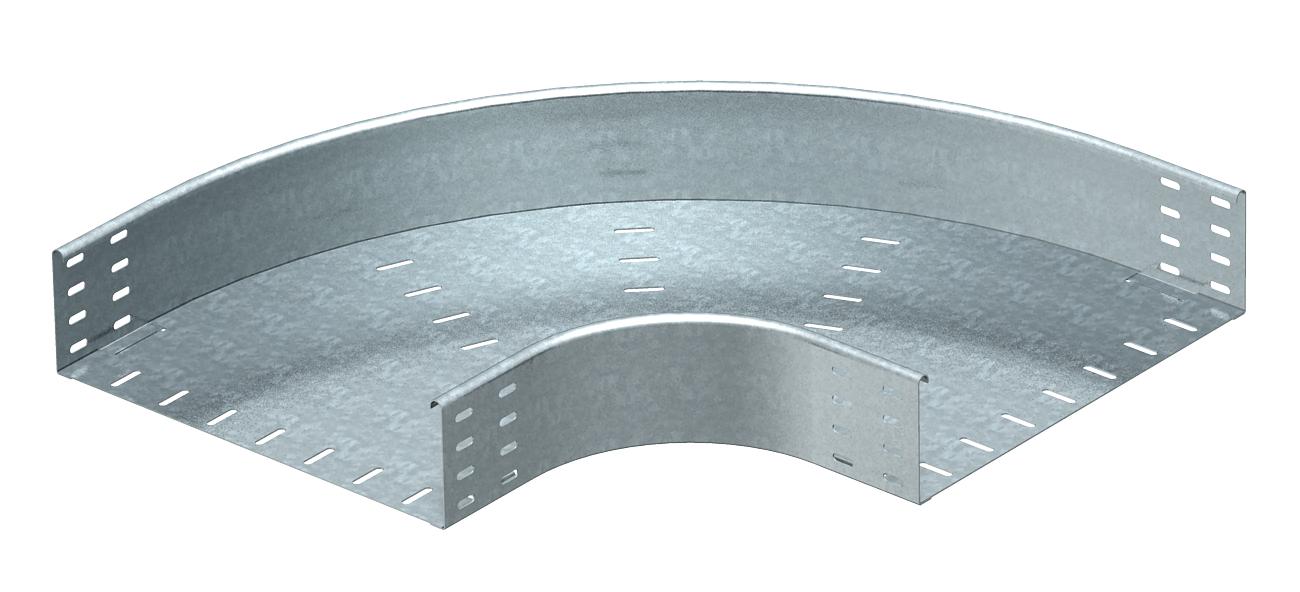

90° oblouk 110 FT
Obj. č. 7127413 | EAN 4012196248414
- Popis výrobku
-
Popis výrobkuOblouk 90°, horizontální, pro všechny typy kabelových žlabů s výškou bočnice 110 mm.
-
- Technické údaje
-
Technické údaje

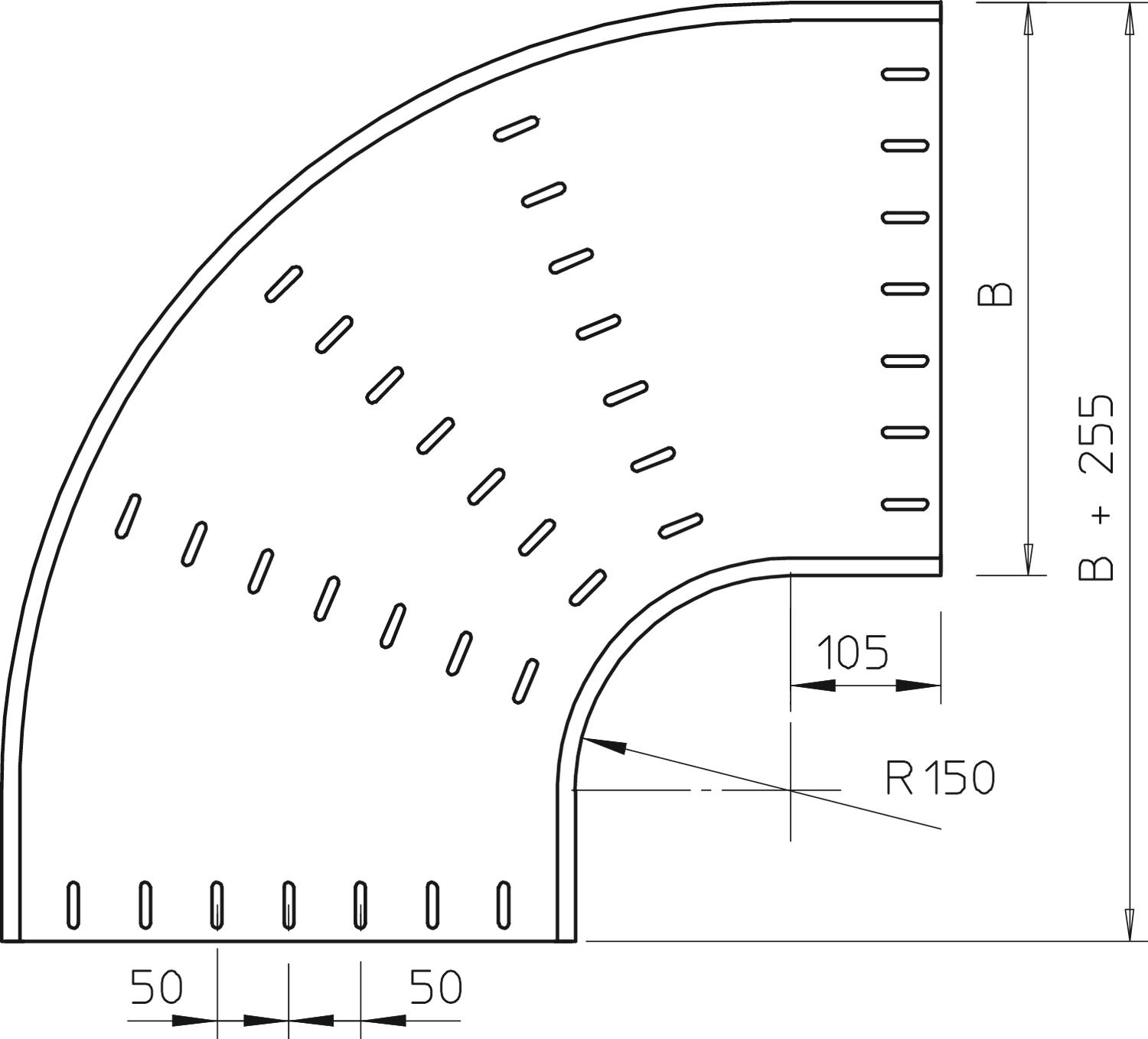

Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 110x400 Rozměr B 400 mm Rozměr R 150 mm Rozmístění otvorů NATO Ne Šířka 16 in Šířka 400 mm S vrchním dílem Ne Výška 4 in Výška 110 mm Zachování funkčnosti Ne Změna směru vodorovný - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RB 90 140 FT / 7127413 , 0.17MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě RB 90 140 FT / 7127413 , 0.15MB , pdfREACH Prohlášení o shodě RB 90 140 FT / 7127413 , 0.12MB , pdfRoHS Prohlášení o shodě RB 90 140 FT / 7127413 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
