90° oblouk 60 FS
Obj. č. 6225042 | EAN 4012196443604
- Popis výrobku
-

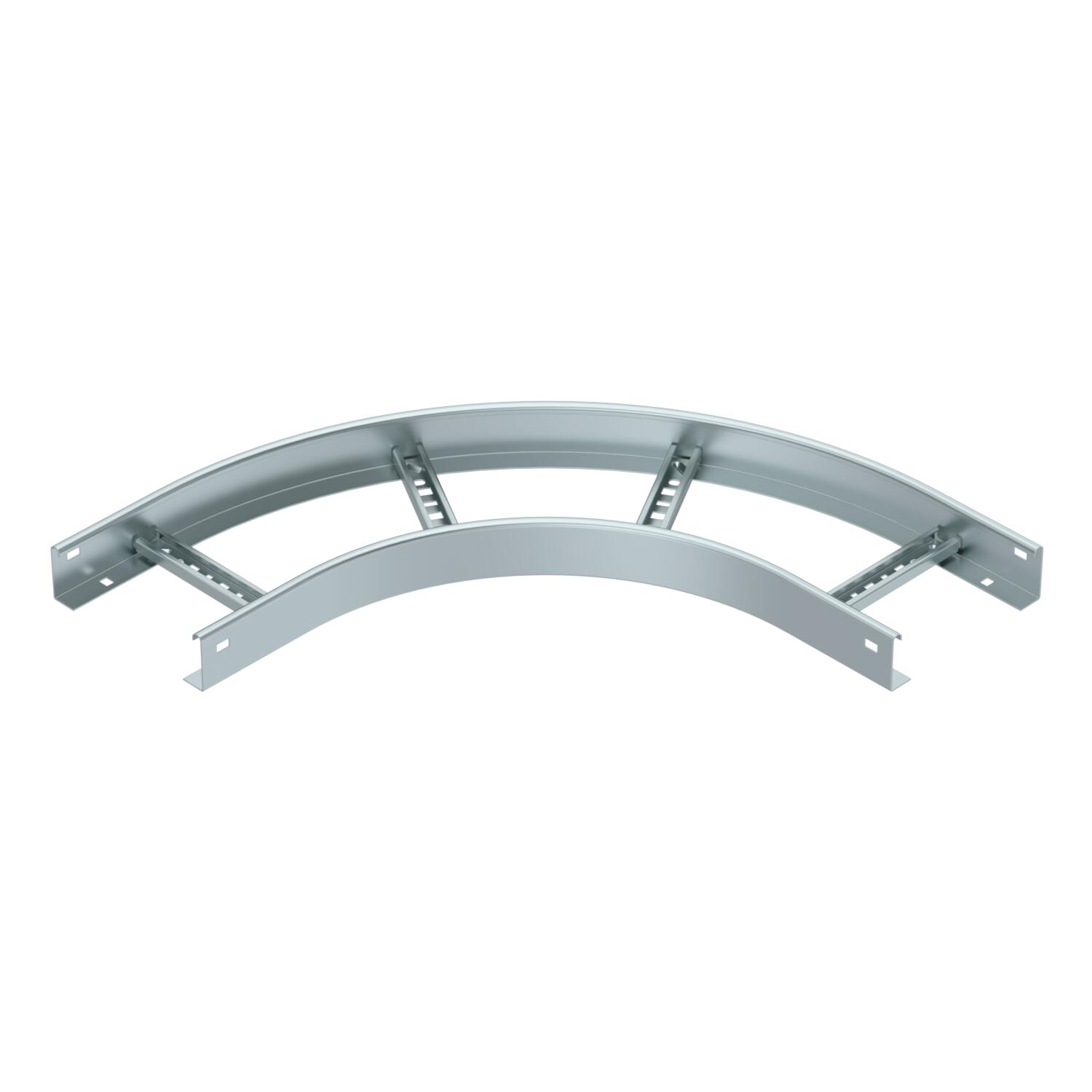

Popis výrobkuOblouk 90°, horizontální, s přivařenou příčkou, pro všechny typy kabelových žebříků s výškou bočnice 60 mm.
-
- Technické údaje
-
Technické údaje

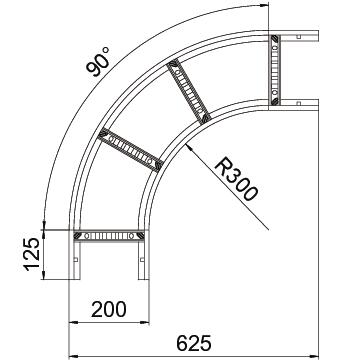

Barva modrobílá Děrování bočnice Ne Materiál Ocel Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch pásově zinkováno Provedení bočnice plochý profil Provedení příček Profil děrovaný Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x200 Rozměr B 200 mm Rozměr R 200 mm Šířka 200 mm tloušťka bočnice 1,5 mm Výška 60 mm Zachování funkčnosti Ne Zavěšeno Ne Změna směru vodorovný - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélné spojky FS
LVG 60 FS 6208840 10 Kus - Ke stažení
-
