90° svislý oblouk, klesající, 85 FS
Obj. č. 7007270 | EAN 4012195711636
- Popis výrobku
-

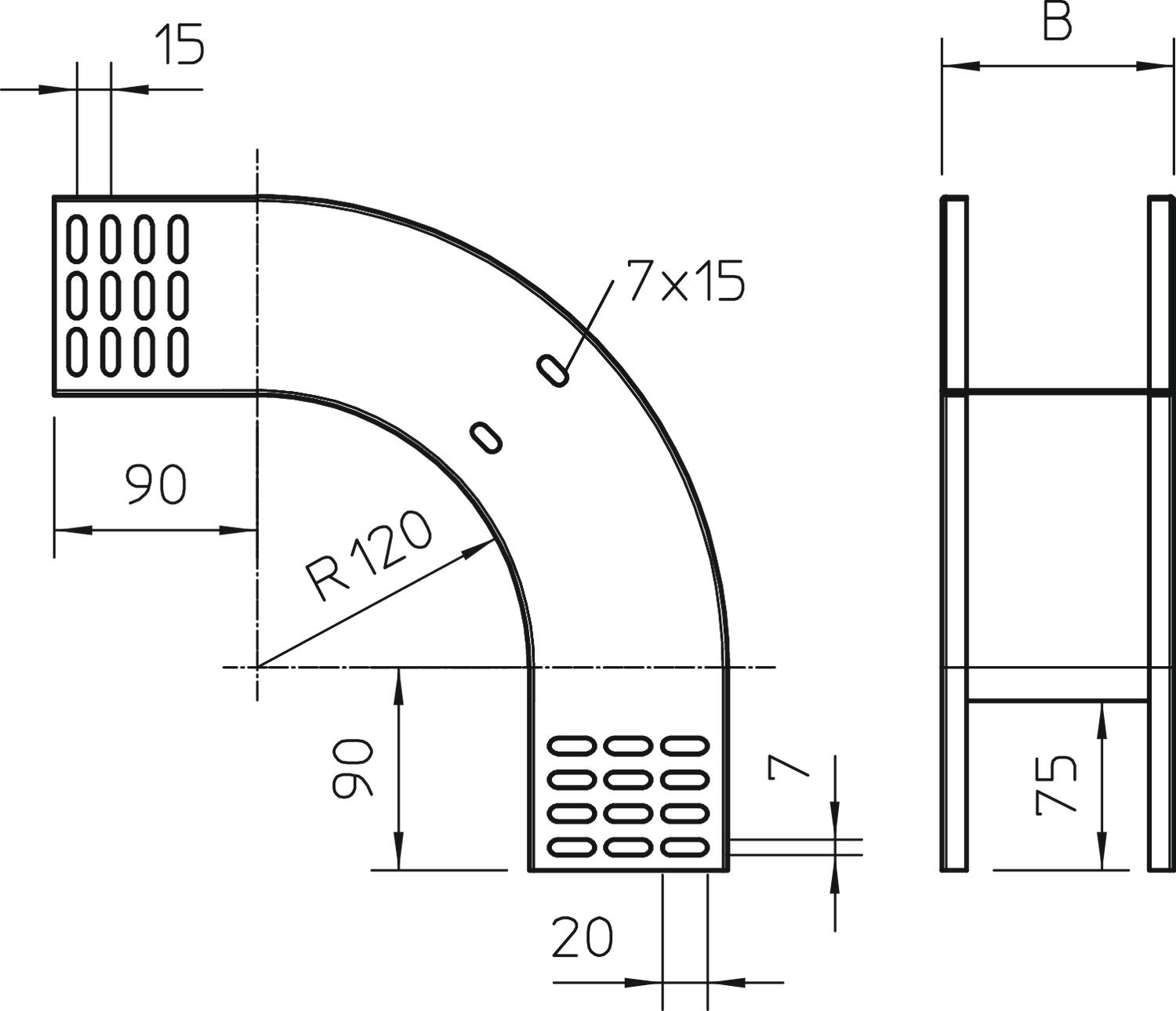

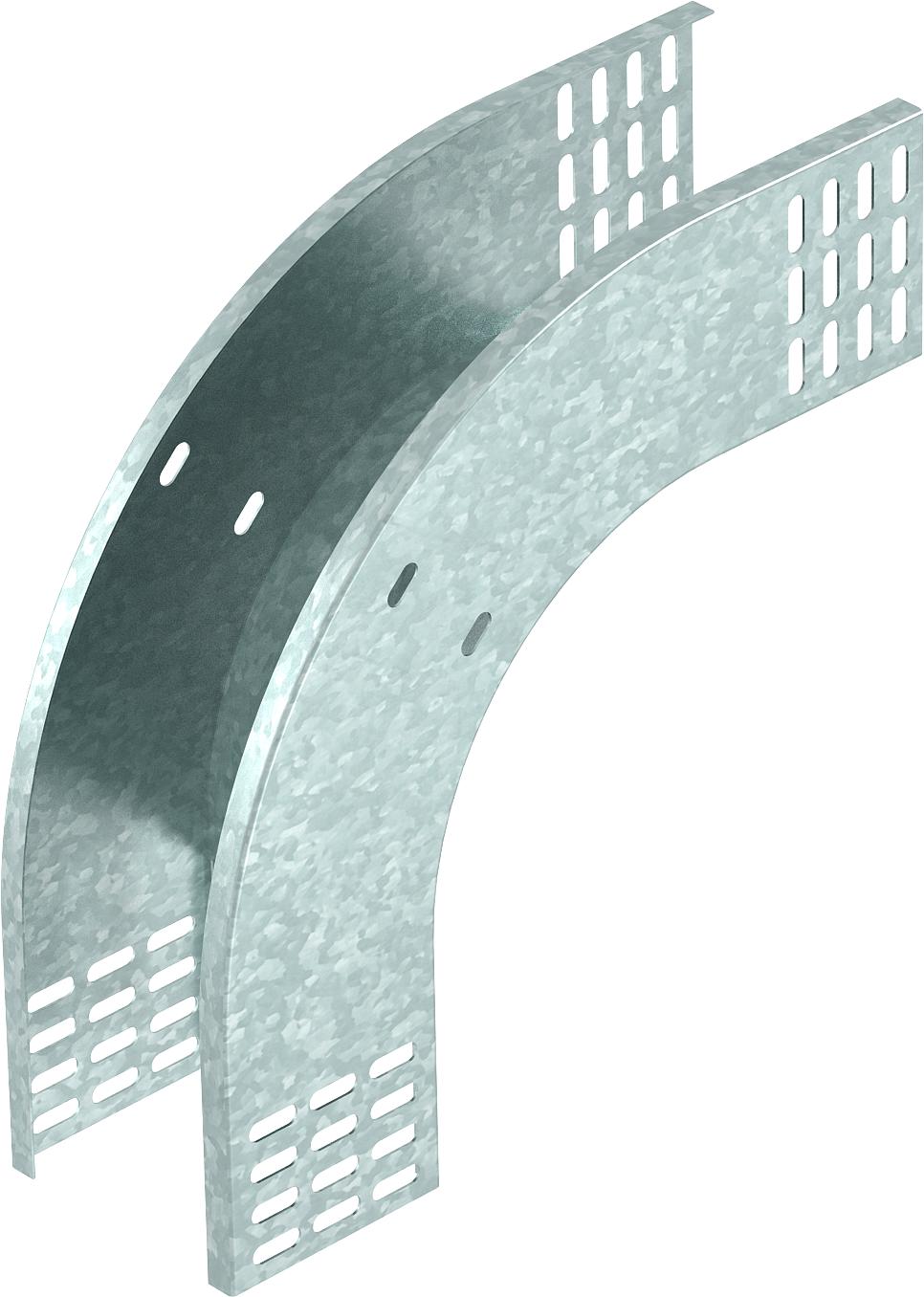

Popis výrobkuSvislý oblouk 90° v klesajícím provedení pro všechny typy kabelových žlabů s výškou bočnice 85 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 85x100 Rozměr B 100 mm Rozmístění otvorů NATO Ne Šířka 4 in Šířka 100 mm Tloušťka plechu 1 mm Výška 3 in Výška 85 mm Zachování funkčnosti Ne Změna směru svisle klesající - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
