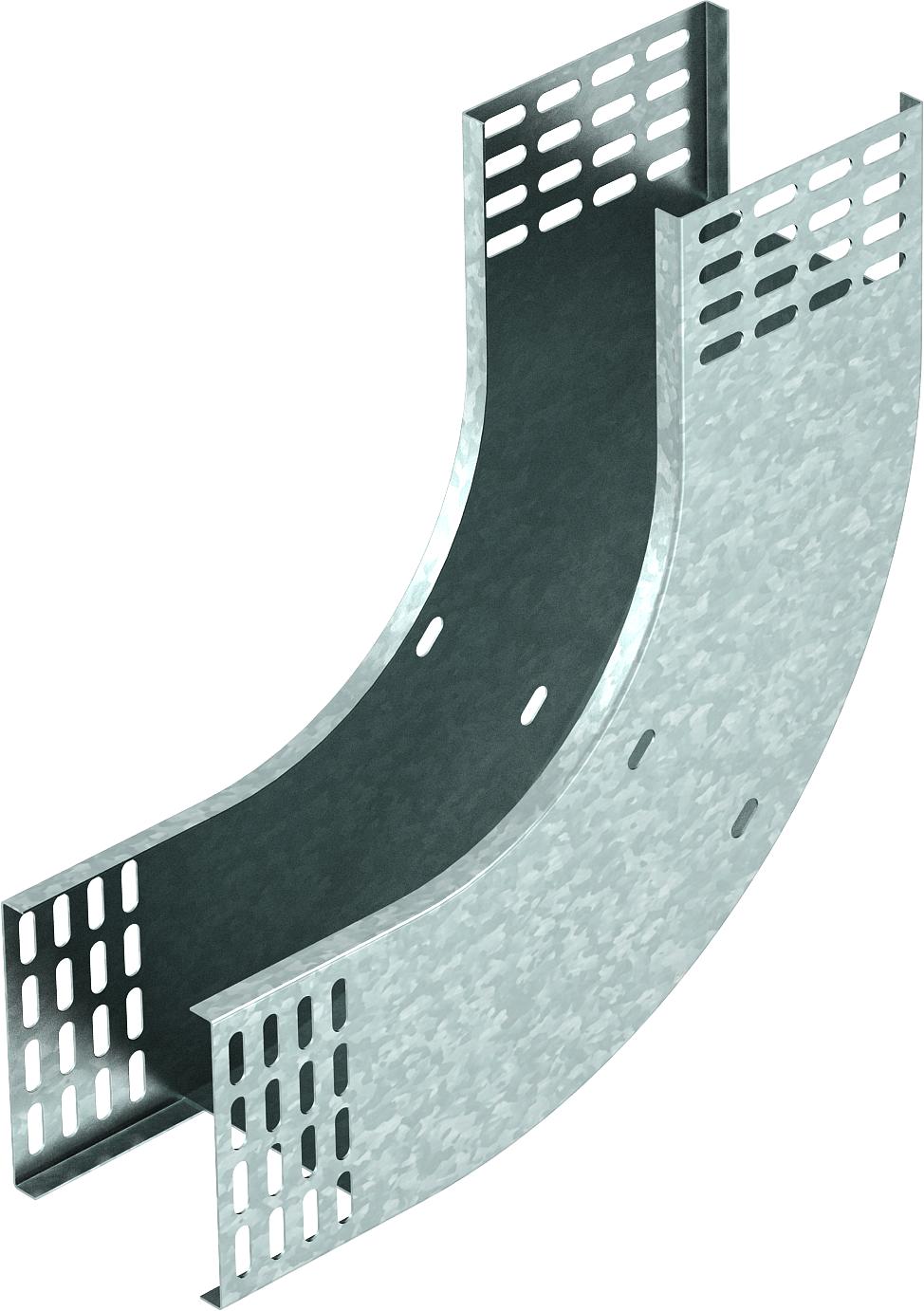

90° svislý oblouk, stoupající, 110 FS
Obj. č. 7007310 | EAN 4012195711711
- Popis výrobku
-
Popis výrobkuSvislý oblouk 90° ve stoupajícím provedení pro všechny typy kabelových žlabů s výškou bočnice 110 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 4,7966 kg CO₂e / 1 Kus Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 110x100 Rozměr B 100 mm Rozmístění otvorů NATO Ne Šířka 4 in Šířka 100 mm Tloušťka plechu 1 mm Výška 110 mm Výška 4 in Zachování funkčnosti Ne Změna směru svisle stoupající - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RBV 110 S FS / 7007310 , 0.22MB , pdfEU prohlášení o shodě RBV 110 S FS / 7007310 , 0.13MB , pdfUK - Prohlášení shody RBV 110 S FS / 7007310 , 0.09MB , pdfREACH Prohlášení o shodě RBV 110 S FS / 7007310 , 0.12MB , pdfRoHS Prohlášení o shodě RBV 110 S FS / 7007310 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
