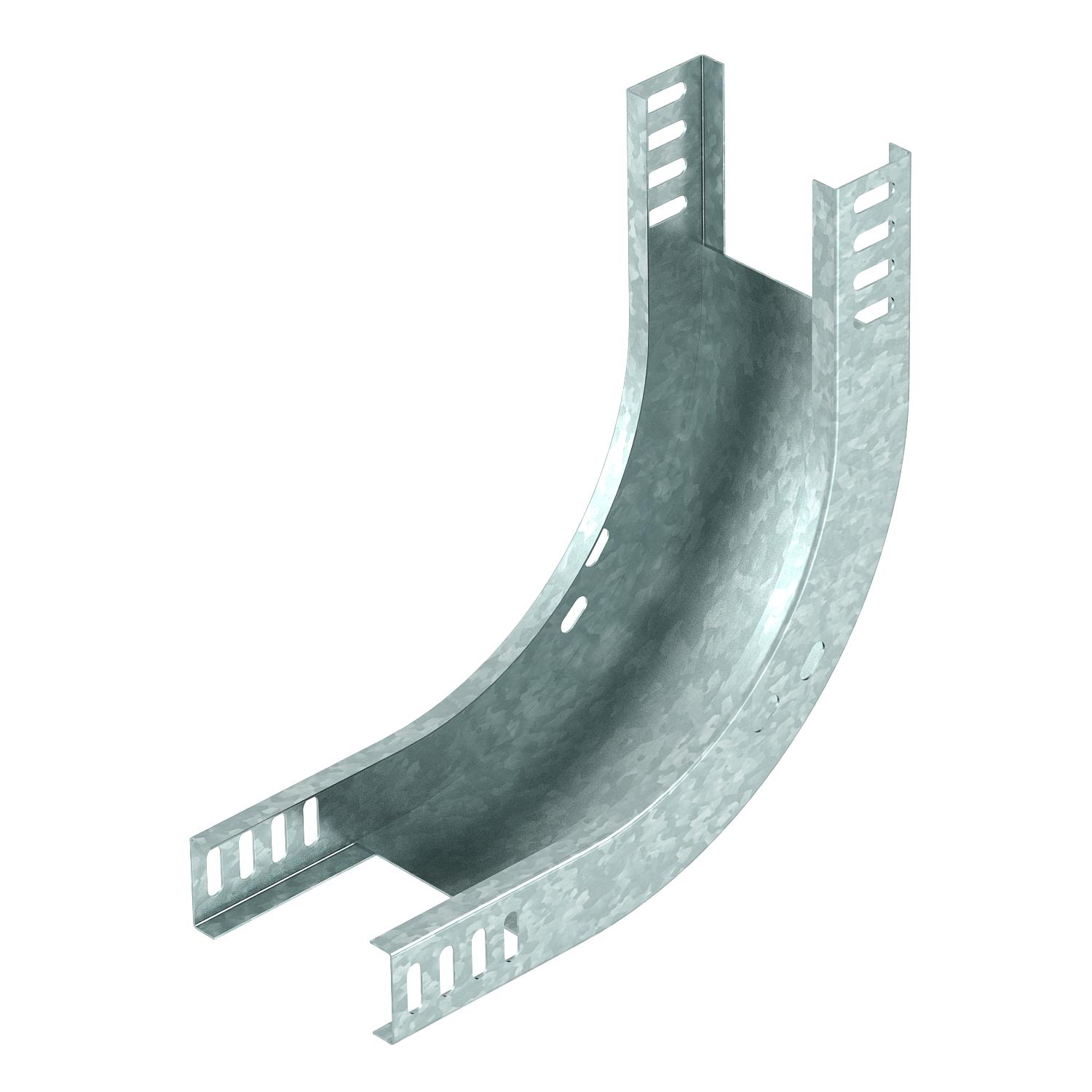

90° svislý oblouk, stoupající, 35 FS
Obj. č. 7007174 | EAN 4012195711421
- Popis výrobku
-
Popis výrobkuSvislý oblouk 90° ve stoupajícím provedení pro všechny typy kabelových žlabů s výškou bočnice 35 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 35x100 Rozmístění otvorů NATO Ne Šířka 4 in Šířka 100 mm Tloušťka plechu 1 mm Výška 1 in Výška 35 mm Zachování funkčnosti Ne Změna směru svisle stoupající - Všechny typy
- Ke stažení
-
Datový list RBV 310 S FS / 7007174 , 0.19MB , pdfEU prohlášení o shodě RBV 310 S FS / 7007174 , 0.13MB , pdfREACH Prohlášení o shodě RBV 310 S FS / 7007174 , 0.12MB , pdfRoHS Prohlášení o shodě RBV 310 S FS / 7007174 , 0.12MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
