Adaptér PG-M

Obj. č. 2031465 | EAN 4012195372042

Obj. č. / Typ

Rozměr metrického závitu – vnitřní

Rozměr závitu Pg – vnější

Velikost klíče

Popis výrobku

Popis výrobku

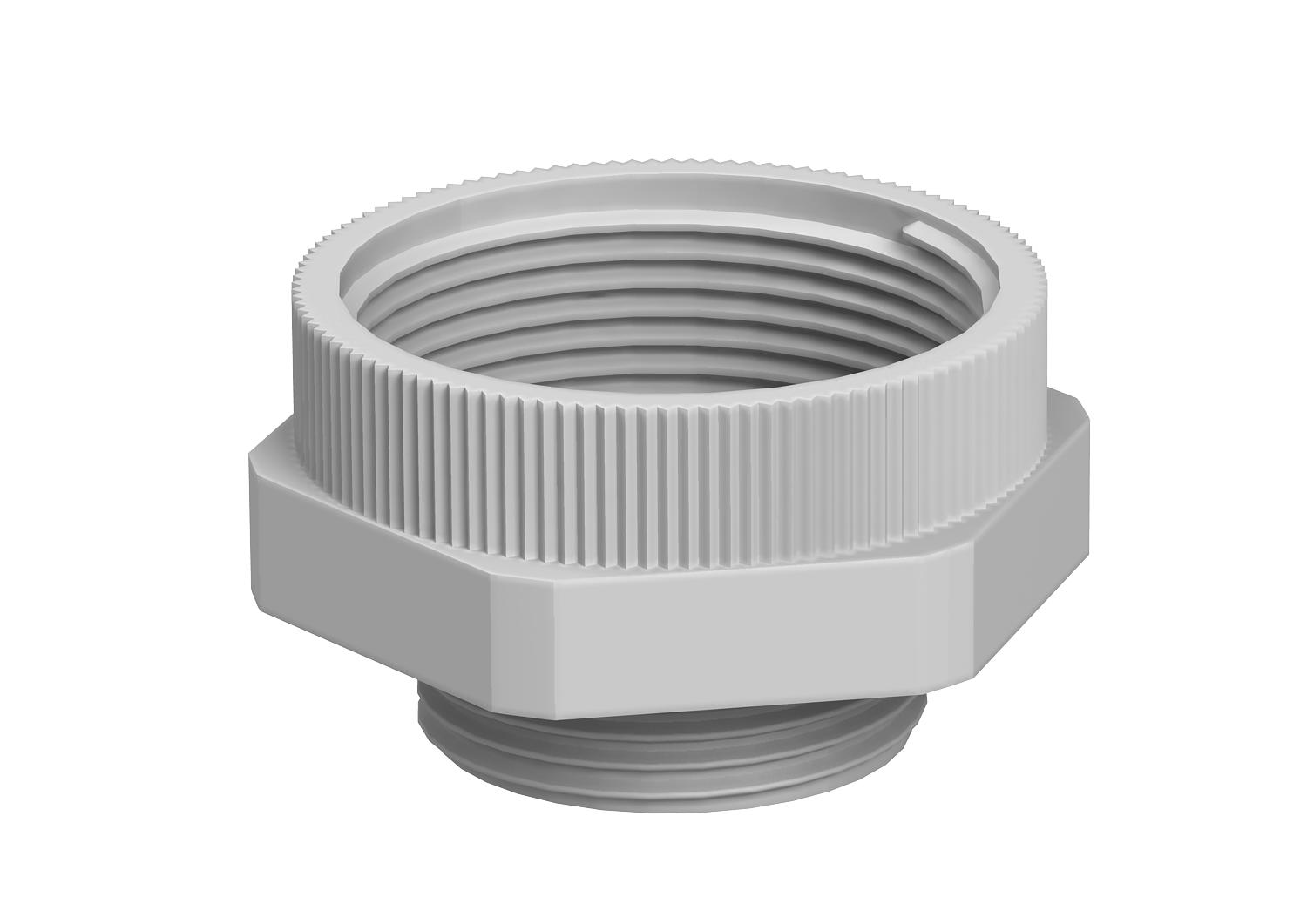

Adaptér z otvoru se závitem PG na otvor s metrickým závitem.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Druh závitu – vnější	PG
Druh závitu – vnitřní	metrický
Materiál	Polyamid
Niklováno	Ne
ochrana proti výbuchu	Ne
Rozměr	PG7-M12
Rozměr e	16,5 mm

Rozměr L1	7,9 mm
Rozměr L2	5 mm
Rozměr L3	10,4 mm
Rozměr metrického závitu – vnitřní	12
Rozměr závitu Pg – vnější	7
Rozměr D	7,7 mm
Rozměr L	20,3 mm
Velikost klíče	15

Všechny typy

Všechny typy

Typ	Rozměr metrického závitu – vnitřní	Rozměr závitu Pg – vnější	Velikost klíče	Obj. č.	Množství	Nejm. prod. jedn.
107 ADA PG7-M12	12	7	15	2031465	Kus	20 Kus
107 ADA PG9-M12	12	9	19	2031466	Kus	20 Kus
107 ADA PG11-M16	16	11	22	2031467	Kus	20 Kus
107 ADA PG13-M20	20	13,5	24	2031468	Kus	20 Kus
107 ADA PG16-M20	20	16	27	2031469	Kus	20 Kus
107 ADA PG21-M25	25	21	33	2031470	Kus	10 Kus
107 ADA PG29-M32	32	29	42	2031471	Kus	10 Kus

Ke stažení

Datový list 107 ADA PG7-M12 / 2031465 , 0.22MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

Výrobková grafika 107 ADA PG7-M12 / 2031465, 57.41 kB, jpg

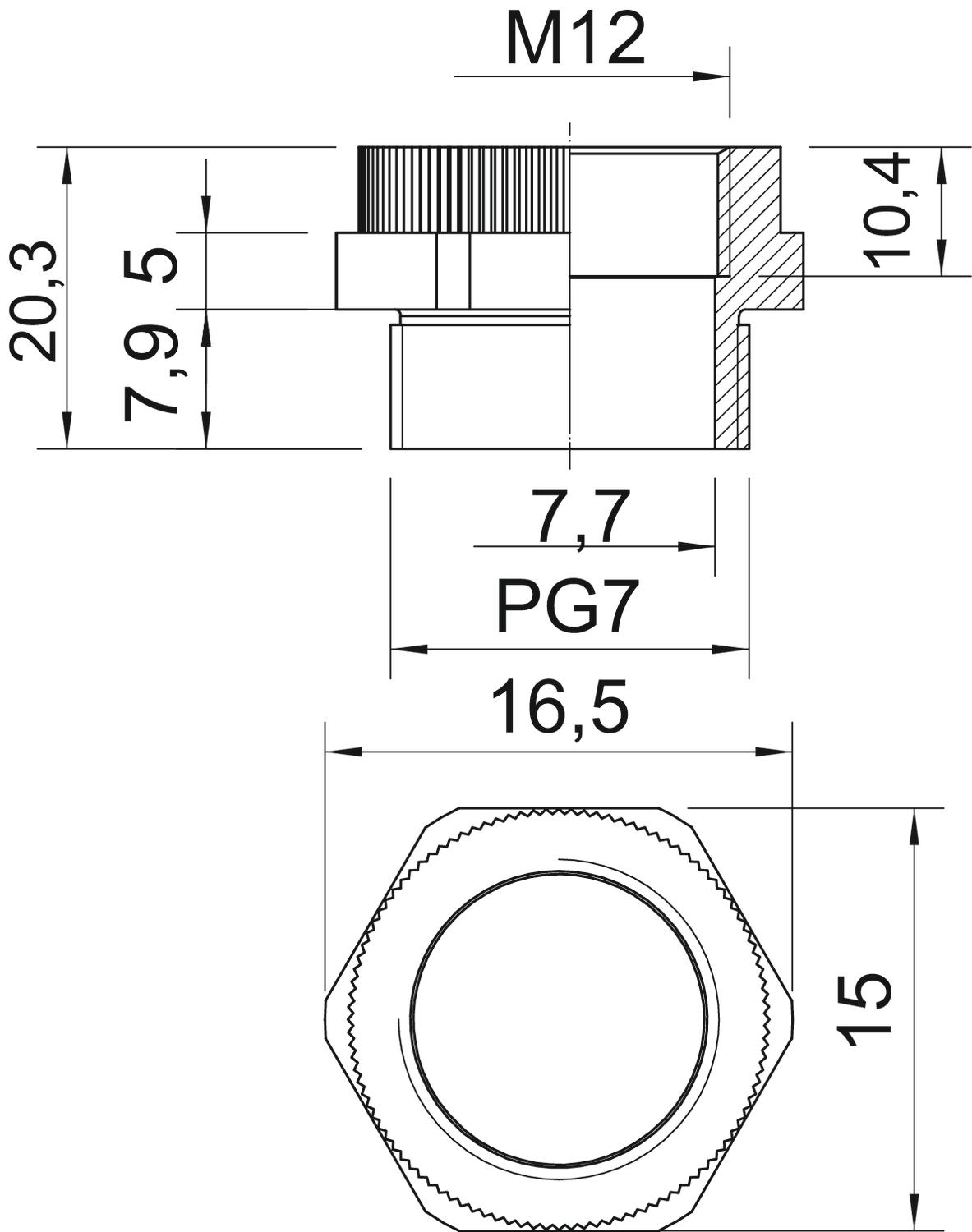

Rozměrový výkres 107 ADA PG7-M12 / 2031465, 93.61 kB, jpg

107 ADA PG7-M12 / 2031465
