Adaptér, rozšíření PG – M

Obj. č. 2088291 | EAN 4012195372233

Obj. č. / Typ

Rozměr metrického závitu – vnitřní

Rozměr závitu Pg – vnější

Velikost klíče

Popis výrobku

Popis výrobku

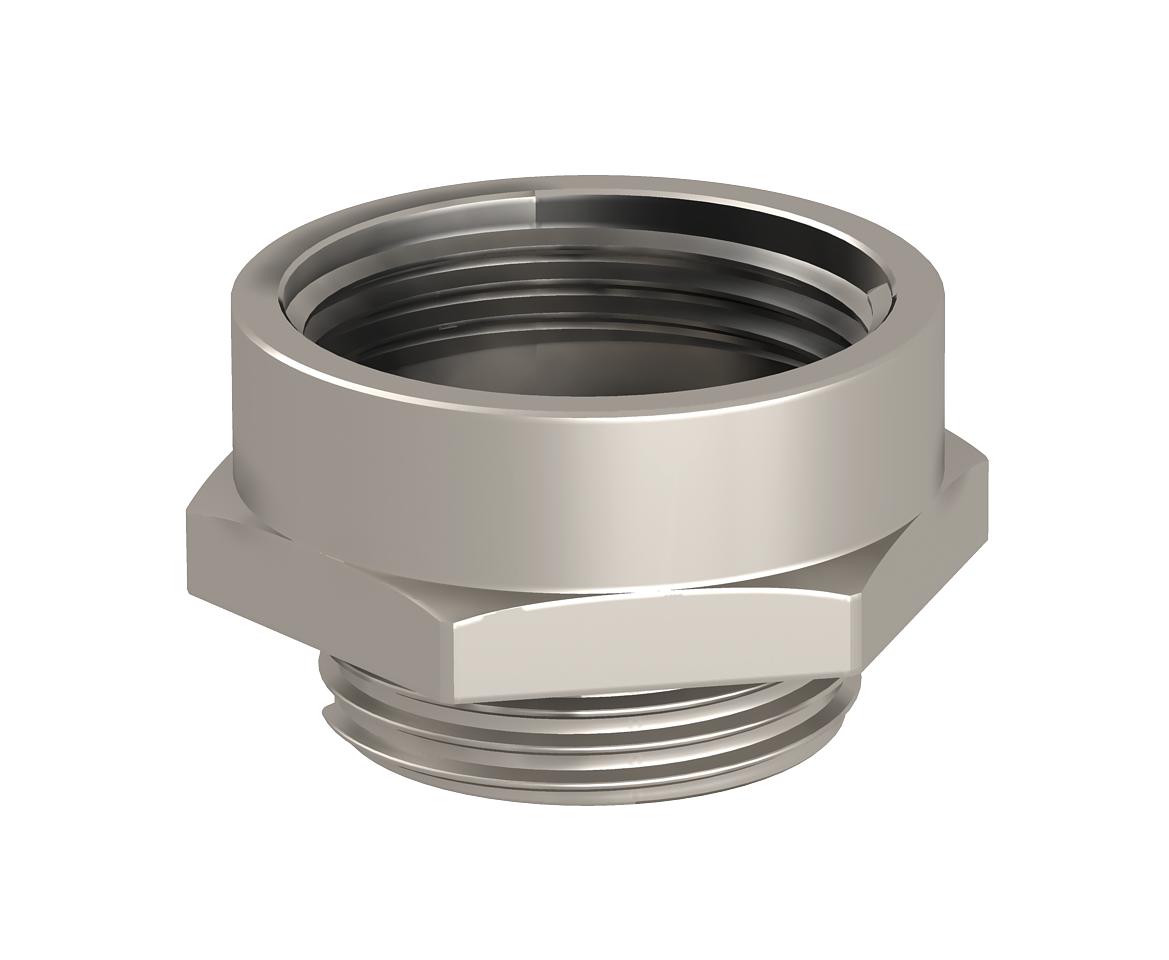

Adaptér z otvoru se závitem PG na větší otvor s metrickým závitem.

Technické údaje

Technické údaje

Druh závitu – vnější	PG
Druh závitu – vnitřní	metrický
Materiál	mosazi
Niklováno	Ano
ochrana proti výbuchu	Ne
Povrch	Poniklováno
Rozměr	PG9-M16
Rozměr e	21 mm

Rozměr L1	6 mm
Rozměr L3	7,5 mm
Rozměr L4	3,5 mm
Rozměr metrického závitu – vnitřní	16
Rozměr závitu Pg – vnější	9
Rozměr D	12,5 mm
Rozměr L	16 mm
Velikost klíče	19

Všechny typy

Všechny typy

Typ	Rozměr metrického závitu – vnitřní	Rozměr závitu Pg – vnější	Velikost klíče	Obj. č.	Množství	Nejm. prod. jedn.
165 ADA PG9-M16	16	9	19	2088291	Kus	20 Kus
165 ADA PG11-M16	16	11	22	2088292	Kus	20 Kus
165 ADA PG13-M20	20	13,5	24	2088293	Kus	20 Kus
165 ADA PG16-M20	20	16	27	2088294	Kus	20 Kus
165 ADA PG16-M25	25	16	30	2088295	Kus	20 Kus
165 ADA PG21-M25	25	21	32	2088296	Kus	10 Kus
165 ADA PG21-M32	32	21	36	2088297	Kus	10 Kus
165 ADA PG29-M40	40	29	43	2088298	Kus	10 Kus
165 ADA PG36-M50	50	36	55	2088299	Kus	5 Kus

Ke stažení

Datový list 165 ADA PG9-M16 / 2088291 , 0.27MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

Prohlášení o shodě 165 ADA PG9-M16 / 2088291 , 0.05MB , pdf

Stáhnout

REACH Prohlášení o shodě 165 ADA PG9-M16 / 2088291 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě 165 ADA PG9-M16 / 2088291 , 0.12MB , pdf

Stáhnout

Výrobková grafika 165 ADA PG9-M16 / 2088291, 44.16 kB, jpg

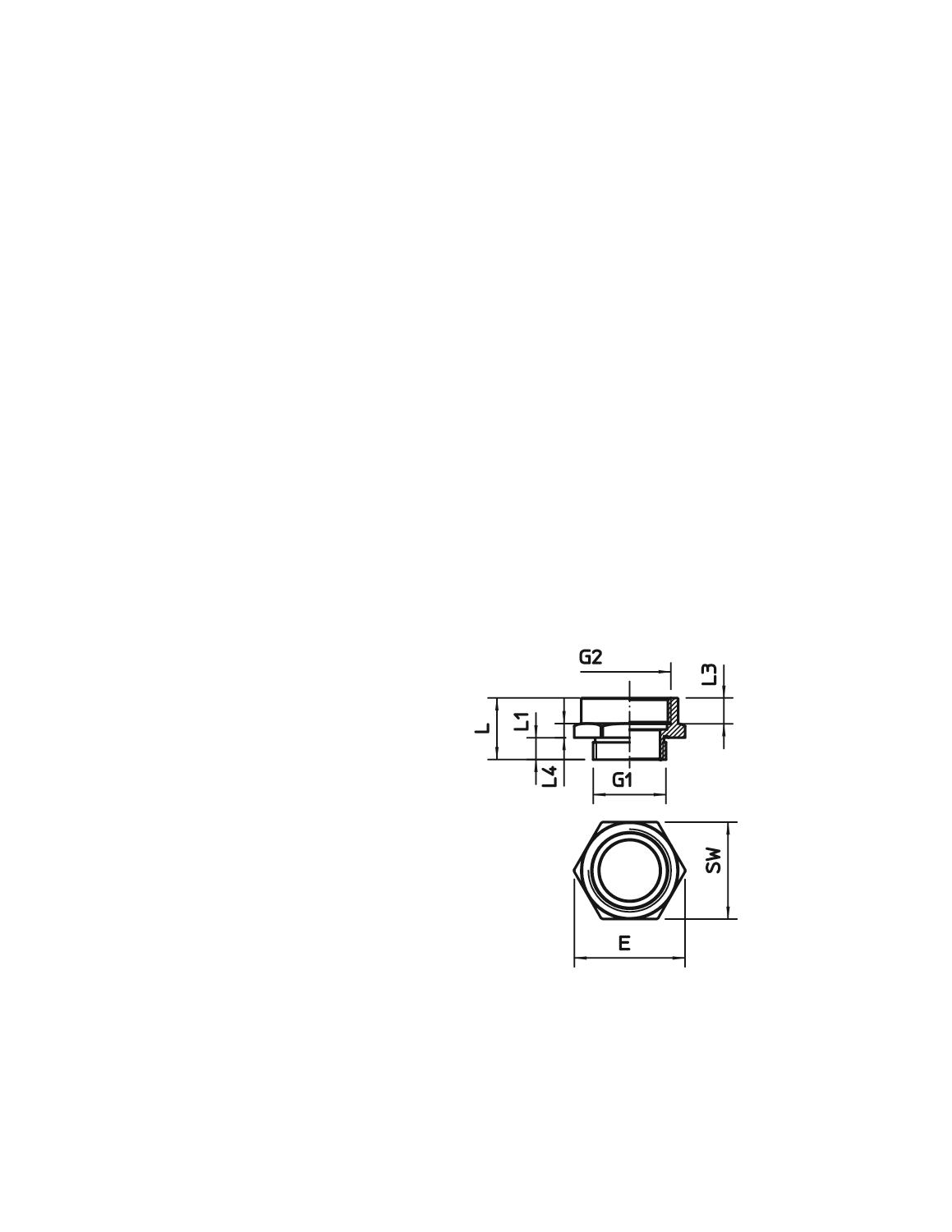

Rozměrový výkres 165 ADA PG9-M16 / 2088291, 27.73 kB, jpg
