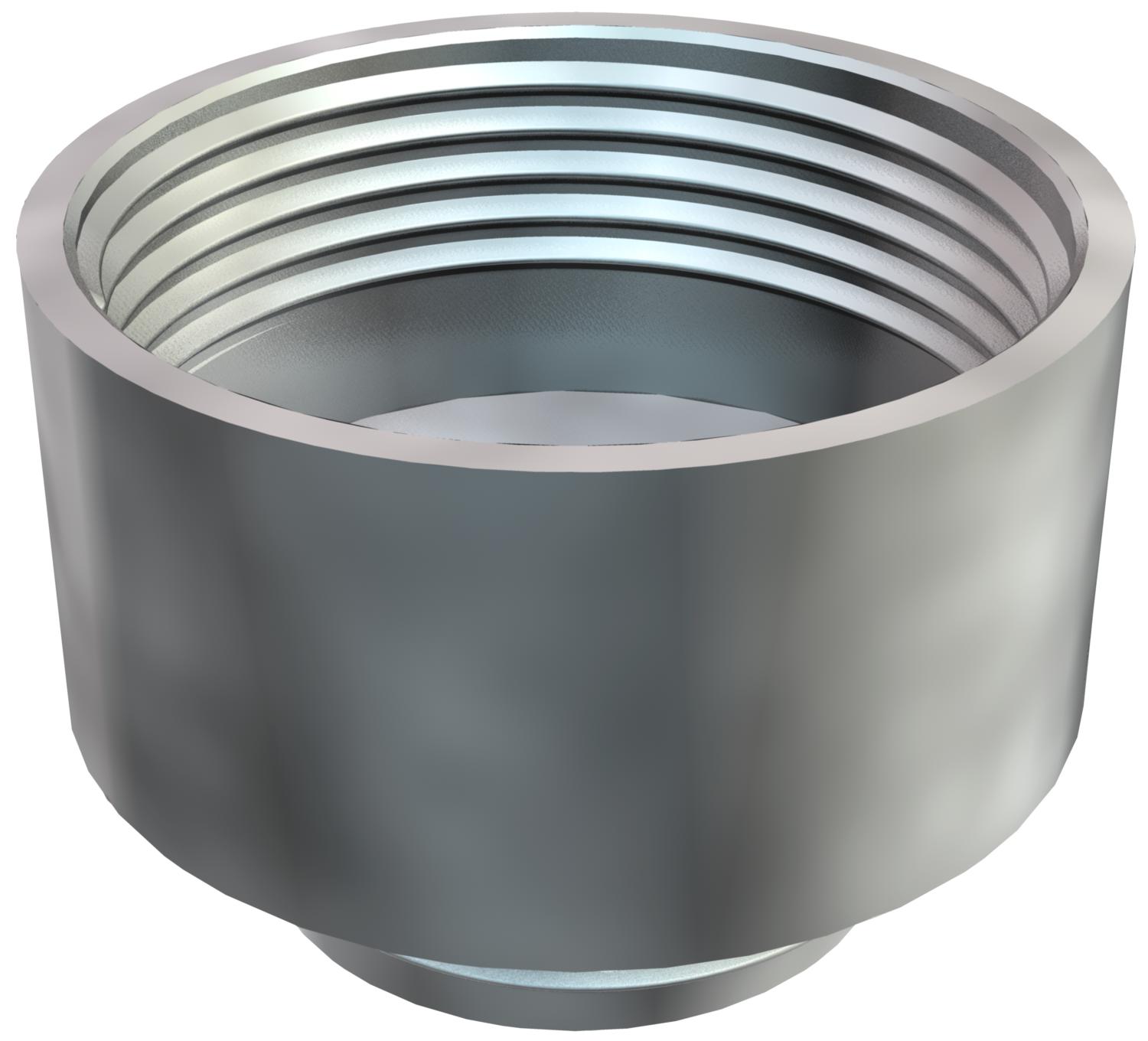

Adaptér, rozšíření PG – M

Obj. č. 2088318 | EAN 4012195390961

Obj. č. / Typ

Rozměr metrického závitu – vnější

Rozměr závitu Pg – vnitřní

Velikost klíče

Popis výrobku

Popis výrobku

Oblast aplikací mosazných kabelových vývodek zahrnuje různé průmyslové odbočné krabice, rozvaděče i propojovací skříně, v nichž zajišťuje bezpečný průchod kabelů nejrůznějších systémů dnem skříňových rozvaděčů s distribučními i řídícími funkcemi. Pro vyšší mechanické požadavky nabízí OBO celou řadu s dlouhým a krátkým připojovacím závitem a také s pojistnou maticí, jak s metrickým závitem, tak se závitem PG.

Technické údaje

Technické údaje

Druh závitu – vnější	metrický
Druh závitu – vnitřní	PG
Materiál	mosazi
Niklováno	Ano
ochrana proti výbuchu	Ne
Povrch	Poniklováno

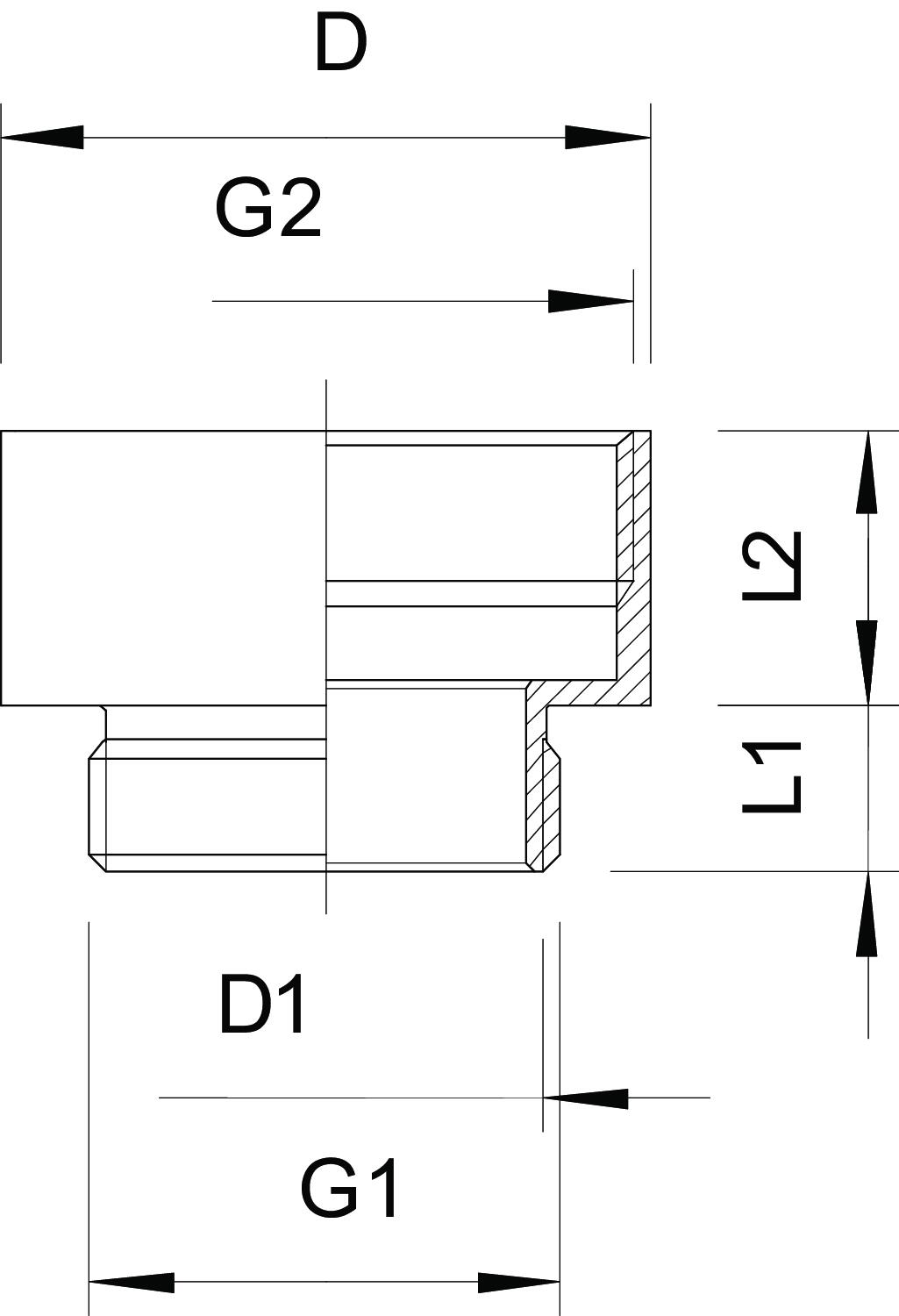

Rozměr	M20-PG16
Rozměr e	23,9 mm

Rozměr L1	6 mm
Rozměr L2	13,5 mm
Rozměr L3	9 mm
Rozměr metrického závitu – vnější	20
Rozměr závitu Pg – vnitřní	16
Rozměr D	24 mm
Rozměr L	19,5 mm

Všechny typy

Všechny typy

Typ	Rozměr metrického závitu – vnější	Rozměr závitu Pg – vnitřní	Velikost klíče	Obj. č.	Množství	Nejm. prod. jedn.
165 ADA M16-PG11	16	11	22	2088302	Kus	20 Kus
165 ADA M20-PG13	20	13,5	22	2088303	Kus	20 Kus
165 ADA M25-PG16	25	16	27	2088304	Kus	20 Kus
165 ADA M40-PG29	40	29	43	2088306	Kus	10 Kus
165 ADA M20-PG11	20	11	22	2088316	Kus	20 Kus
165 ADA M20-PG16	20	16	-	2088318	Kus	20 Kus
165 ADA M25-PG21	25	21	30	2088324	Kus	20 Kus
165 ADA M32-PG29	32	29	40	2088330	Kus	10 Kus
