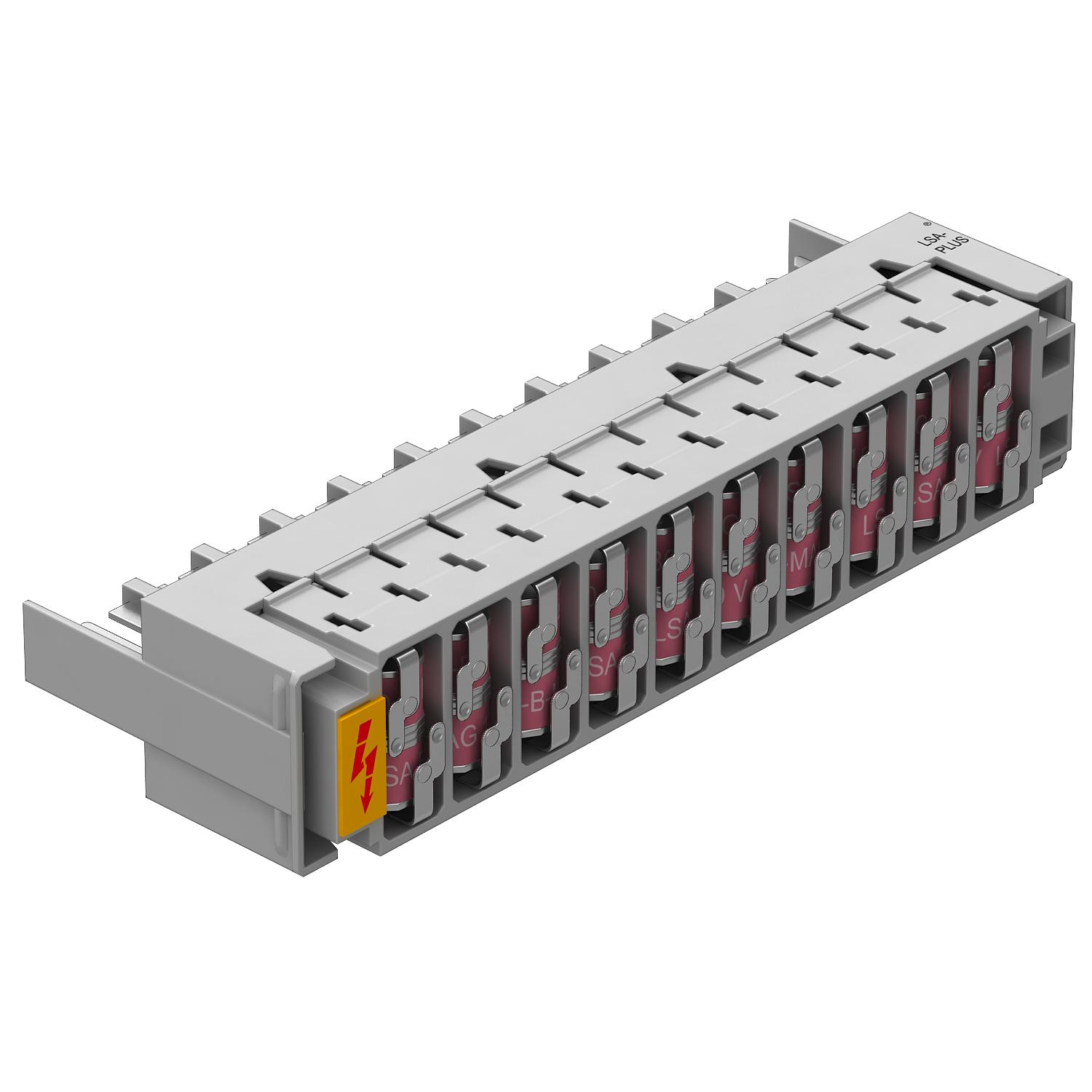

Blok základní ochrany LSA

Obj. č. 5084020 | EAN 4012195525318

Obj. č. / Typ	5084020 / LSA-B-MAG

Počet pólů	20

Provedení	Základní ochrana

Nejvyšší trvalé napětí AC	120 V

Nejvyšší trvalé napětí DC	180 V

Zástrčkový systém	Ostatní

Popis výrobku

Popis výrobku

Zásobník se základní ochranou LSA pro použití ve vícežilových systémech datových vedení, např. v zařízení MaR a telefonních ústřednách.

• Základní ochrana

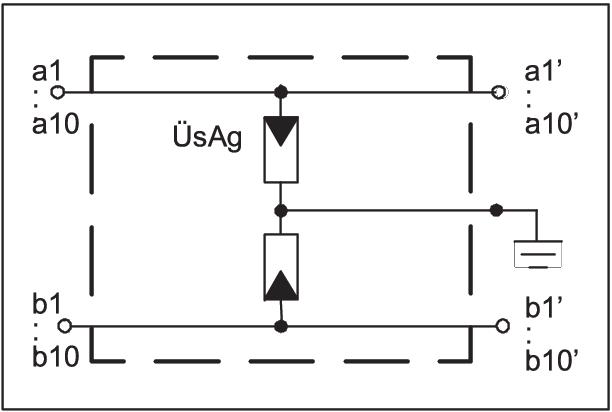

• Osazen 20 plynovými bleskojistkami
• Max. napětí: 180 V

Použití: Přímo na oddělovací nebo připojovací lištu LSA-Plus (např. OBO LSA-A-LEI (5084 00 8) nebo OBO LSA-T-LEI (5084 01 2).
Blok základní ochrany pro ochranu až 10 párů žil.

Technické údaje

Technické údaje

Celkový svodový proud (10/350)	1 kA
Celkový svodový proud (8/20)	10 kA
Druh vedení pro zařízení přepěťové ochrany	Telekomunikační vedení
Impulzní proud	0,5 kA
Izolační odpor	> 1 GΩ
Jmenovitý zatěžovací proud AC	0,7 A
Jmenovitý zatěžovací proud DC	1 A
Kapacita (žíla-zem)	< 10 pF
Kapacita (žíla-žíla)	< 10 pF
Kategorie	Typ 1 + 2 / D1 + C2
LPZ	0→2
Nejvyšší trvalé napětí AC	120 V
Nejvyšší trvalé napětí DC	180 V

Ochranná úroveň @ C1	<750 V
Odolnost proti rázovému proudu žíla – zem	C2: 10 kV / 5 kA (8/20µs)
Odolnost proti rázovému proudu žíla – žíla	C2: 10 kV / 5 kA (8/20µs)
Počet pólů	20
Provedení	Základní ochrana
Rozměr	180V
SPD dle IEC 61643-21	Třída I + II / D1 + C2
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Zástrčkový systém	Ostatní
Zkušební norma	IEC 61643-21
