Černý ocelový oblouk opatřený práškovým nástřikem, bez závitu 16

morepic-1

morepic-2

Černý ocelový oblouk opatřený práškovým nástřikem, bez závitu

Obj. č. 2046824 | EAN 4012196388066

Obj. č. / Typ

Pro jmenovitý průměr trubky

Popis výrobku

Popis výrobku

Oblouk 90° s tvarovanými spojkami, pro elektroinstalační trubky dle EN 61386-1. S vnitřní stěnou bez otřepů.

Technické údaje

Technické údaje

Barva	sytě černá; RAL 9005
Bez obsahu halogenů	Ne
Dvoudílný	Ne
Flexibilita	Ne
Kartáčovaný povrch	Ne
Leštěný povrch	Ne
Materiál	Ocel
Povrch	PES50 – polyester/epoxid
Pro jmenovitý průměr trubky	16 mm
Provedení	Zásuvné
Rozměr	Ø16mm

Rozměr m (mm)	M16
Rozměr A	43,7 mm
Rozměr B	103 mm
Rozměr D	18,6 mm
Rozměr d	16,6 mm
Rozměr I	25 mm
Rozměr R	50 mm
Rozměr t	1 mm
Se spojkou	Ano
S inspekčním otvorem a víkem	Ne
Úhel oblouku	90 °

Všechny typy

Všechny typy

Typ	Pro jmenovitý průměr trubky	Obj. č.	Množství	Nejm. prod. jedn.
SBN16 SW	16 mm	2046824	Kus	15 Kus
SBN32 SW	32 mm	2046827	Kus	20 Kus
SBN63 SW	63 mm	2046830	Kus	3 Kus

Ke stažení

Datový list SBN16 SW / 2046824 , 0.22MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

REACH Prohlášení o shodě SBN16 SW / 2046824 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě SBN16 SW / 2046824 , 0.12MB , pdf

Stáhnout

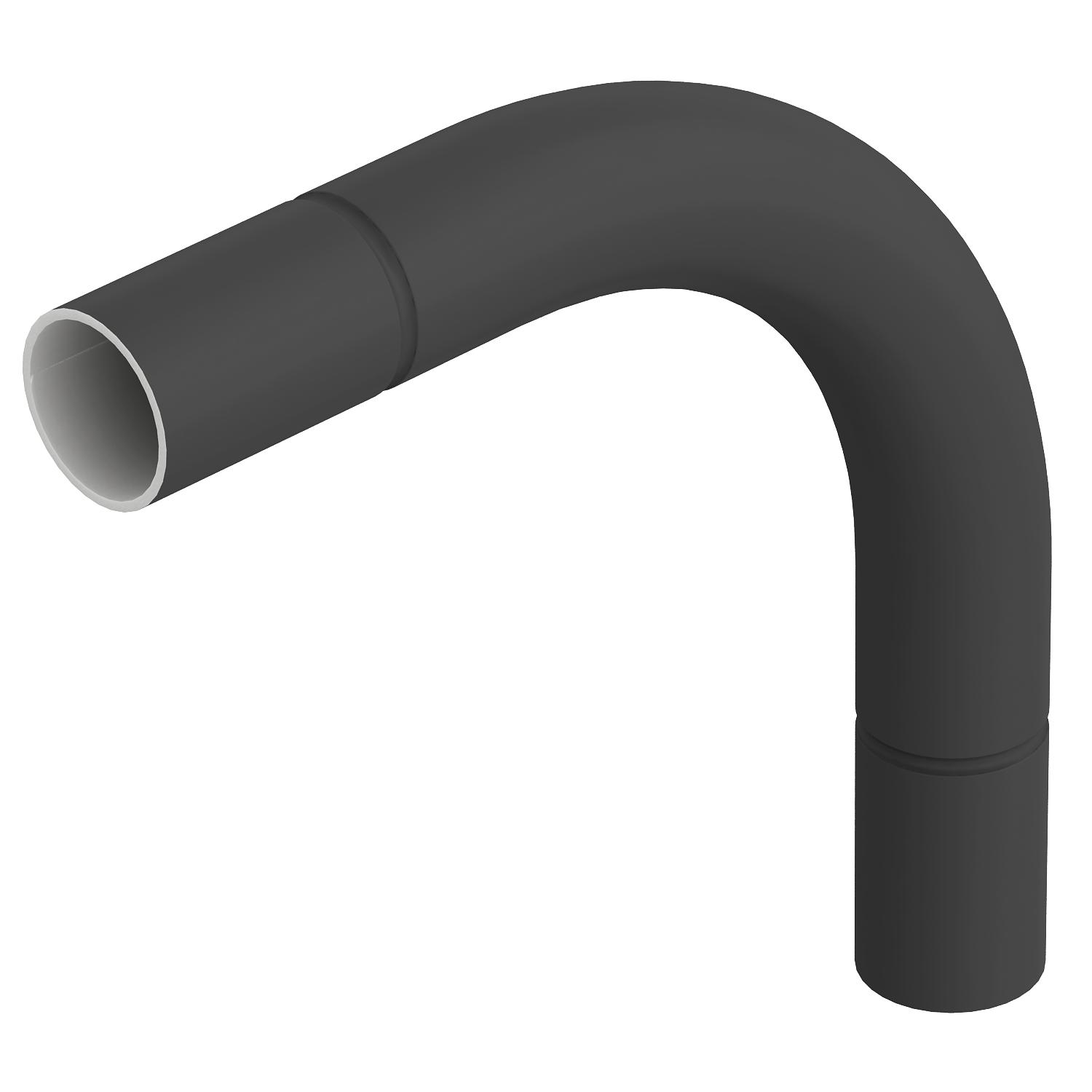

Výrobková grafika SBN16 SW / 2046824, 40.08 kB, jpg

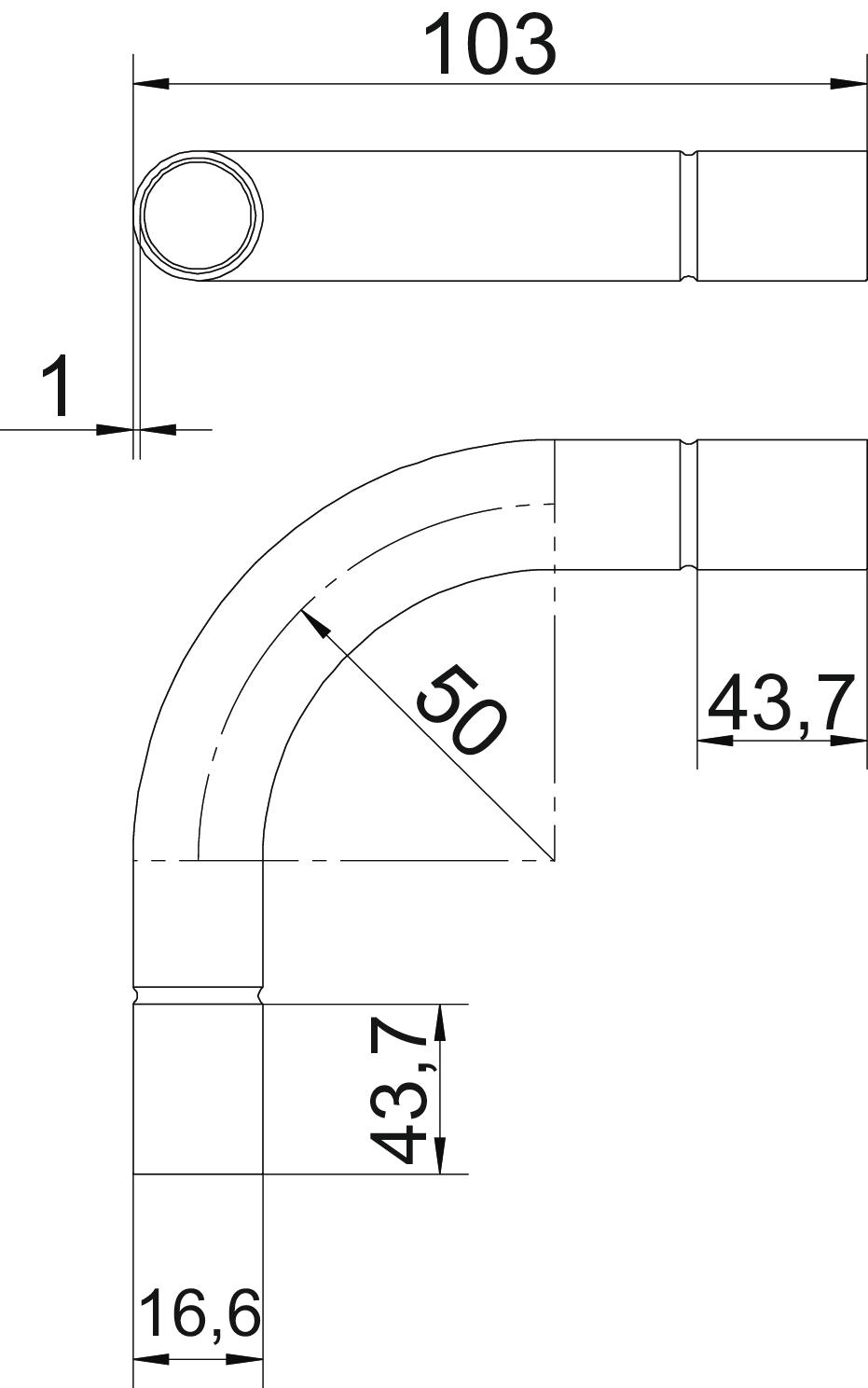

Rozměrový výkres SBN16 SW / 2046824, 53.34 kB, jpg

SBN16 SW / 2046824
