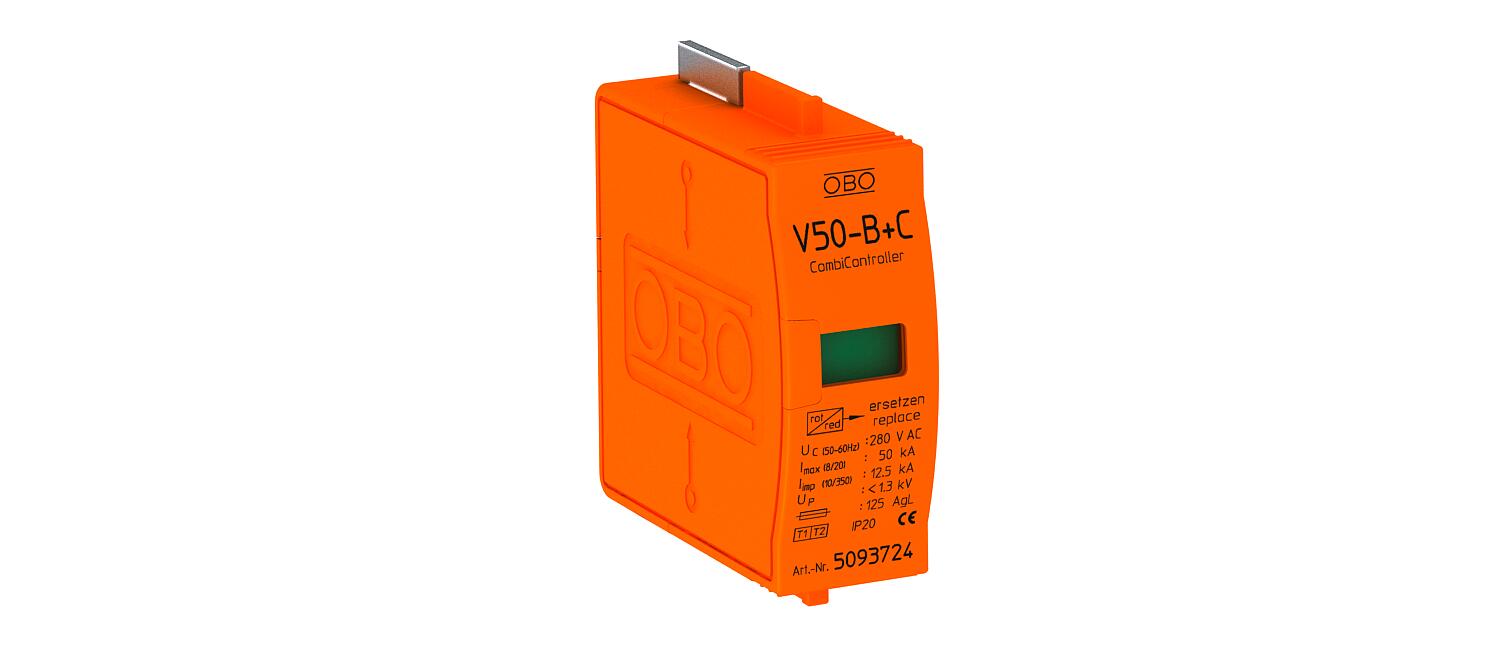

CombiController V50, vrchní díl 280 V 1 | 280 | IP20

CombiController V50, vrchní díl 280 V

Obj. č. 5093724 | EAN 4012195361954

Obj. č. / Typ	5093724 / V50-B+C 0-280

Provedení pólů	1

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Vrchní díl CombiController – kombinovaný svodič typu 1 + 2

• Zásuvný vrchní díl lze do spodního dílu zasunout bez použití nástrojů a přerušení napětí

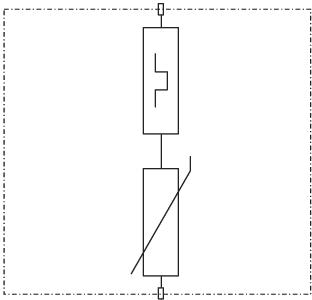

• Včetně tepelného a dynamického odpojovacího zařízení a optické indikace poruchy
• Vysoká proudová odolnost při dlouhé životnosti
Vrchní díl

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	12,5 kA
Bleskový proud (10/350) [celkem]	12,5 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jiný tvar sítě	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	30 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí AC	280 V
Nejvyšší trvalé napětí DC	350 V
Ochranná úroveň [L-N]	≤1,3
Počet pólů	1
Provedení pólů	1
Provedení	1 pólový vrchní díl
Provozní teplota, max.	80 °C

Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), min.	25 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	30 kA
Rozměr	280V
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Tvar sítě DC	Ne
Tvar sítě IT	Ne
Tvar sítě TN	Ne
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Vyfukující	Ne
Způsob montáže	na základním prvku
