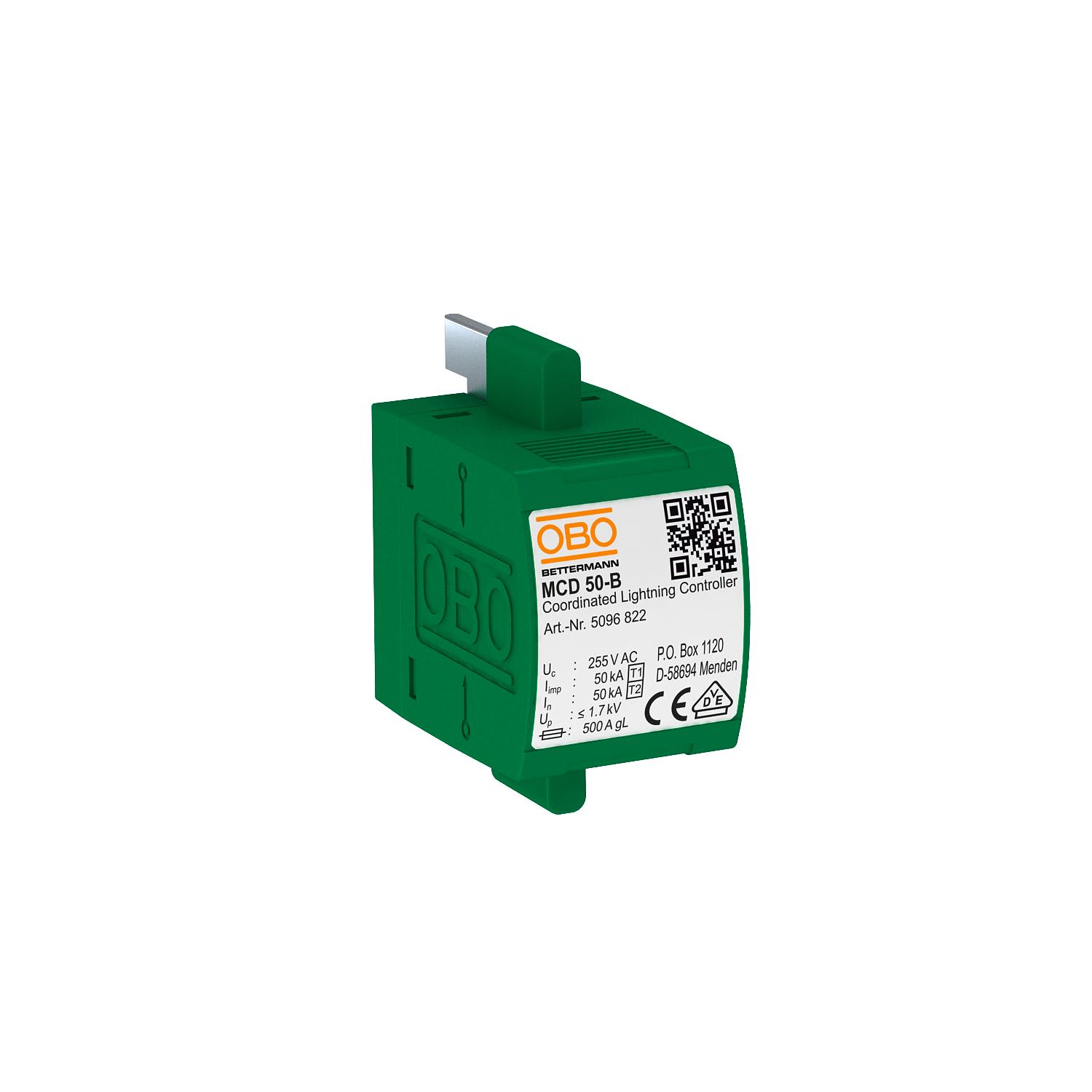

CoordinatedLightningController, vrchní díl 1 | 255 | IP20

CoordinatedLightningController, vrchní díl

Obj. č. 5096822 | EAN 4012195544517

Obj. č. / Typ	5096822 / MCD 50-B 0

Provedení pólů	1

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Kombinovaný svodič typu 1 + 2

• Schopnost svodu bleskových proudů 50 kA (10/350)
• Úroveň ochrany < 1,7 kV
• Schopnost zhášení následných proudů 10 kA
• Zapouzdřené nevyfukující jiskřiště

Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem tříd I až IV.

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	50 kA
Bleskový proud (10/350) [celkem]	50 kA
Dálková signalizace	Ne

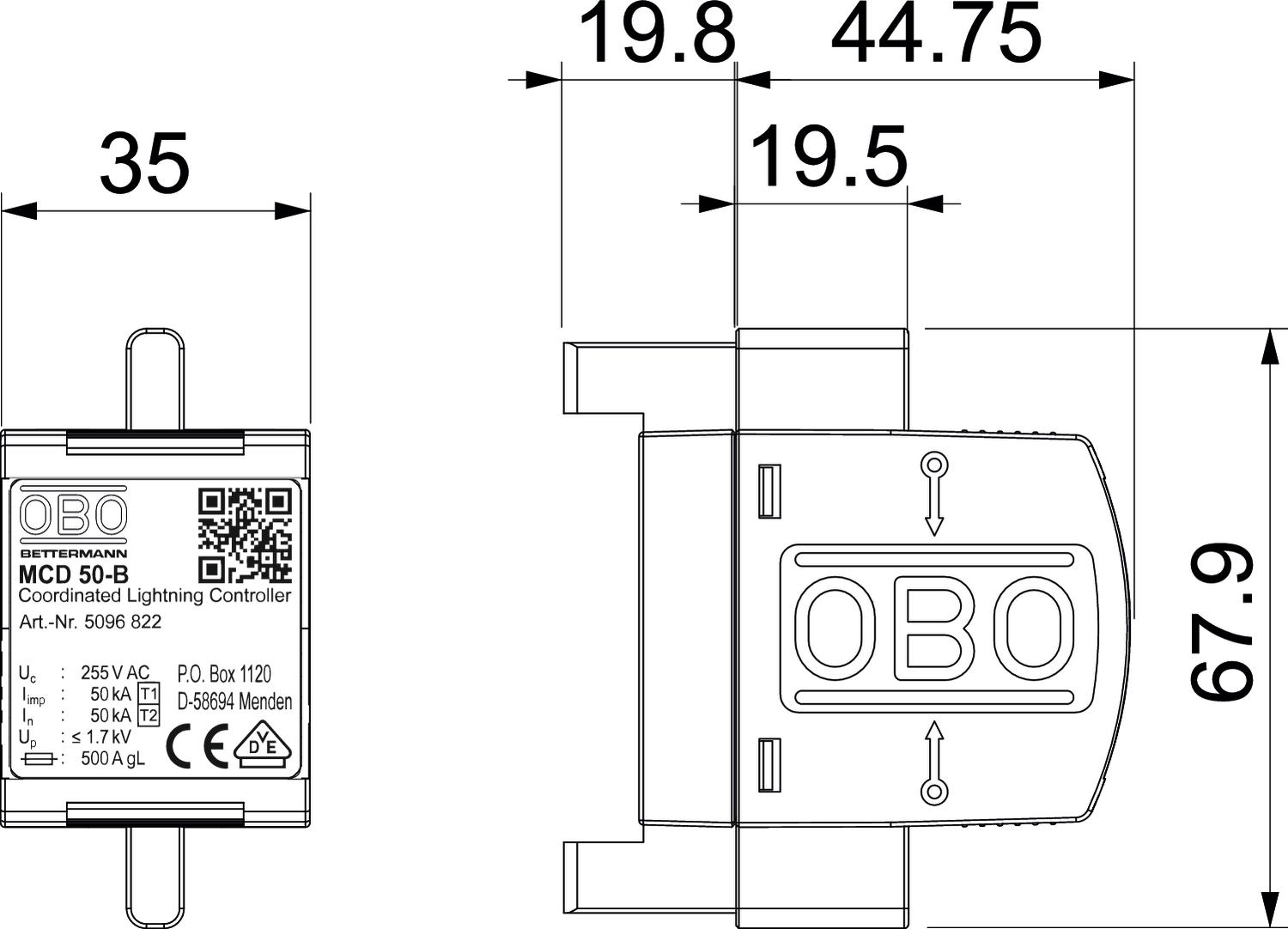

Délka	100 mm
Doba odezvy	<100 ns
Jiný tvar sítě	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	50 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	50 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	500
Maximální vstupní jištění	500 A
Nejvyšší trvalé napětí (L-N)	255 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	255 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	125 A
Ochranná úroveň [L-N]	≤1,7
Počet pólů	1
Provedení pólů	1
Provedení	1-pólový vrchní díl; 255 V
Provozní teplota, max.	85 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	50 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	10 mm²

Rázový svodový proud (8/20 µs) [celkový]	50 kA
Rozměr	255V
Schválení	VDE
Signalizace na přístroji	Žádná
Šířka	35 mm
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Tvar sítě	ostatní
Tvar sítě DC	Ne
Tvar sítě IT	Ne
Tvar sítě TN	Ano
Tvar sítě TN-C	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vyfukující	Ne
Výška	69 mm
Zkratová odolnost	10 kA
Zkratová odolnost při max. nadproudové ochraně na straně sítě	10 kA
Zkušební třída typu 1	Ano
Zkušební třída typu 2	Ano
Způsob montáže	na základním prvku
