Dělitelná kabelová vývodka, těsnicí vložka, jeden kabel, světle šedá

Obj. č. 2024942 | EAN 4012196536634

1
M20 x 1,5
Ne
Světle šedá
Popis výrobku
Popis výrobku

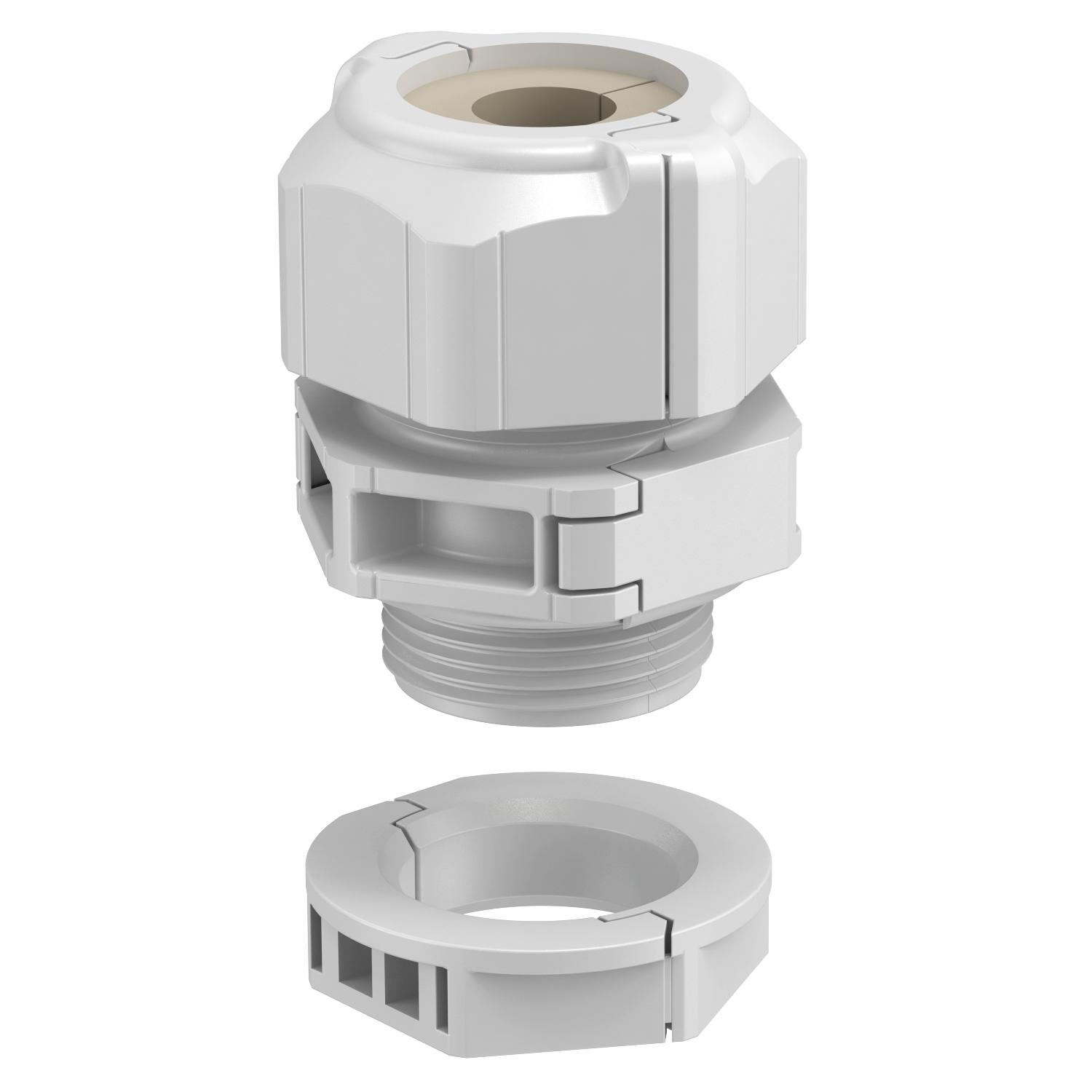

Dělitelná vývodka V-TEC TB.. zaručuje stejně jako všechny ostatní kabelové vývodky V-TEC spolehlivé utěsnění kabelů. Dělitelná kabelová vývodka umožňuje rychle a bezproblémově nainstalovat například kabely osazené konektory nebo funkční kabely.

Vývodka V-TEC TB je nepřekonatelná i při dovybavování stávající instalace a také při použití k opravám – lze ji instalovat bez demontáže předem namontovaných kabelů a bez přerušení výroby.

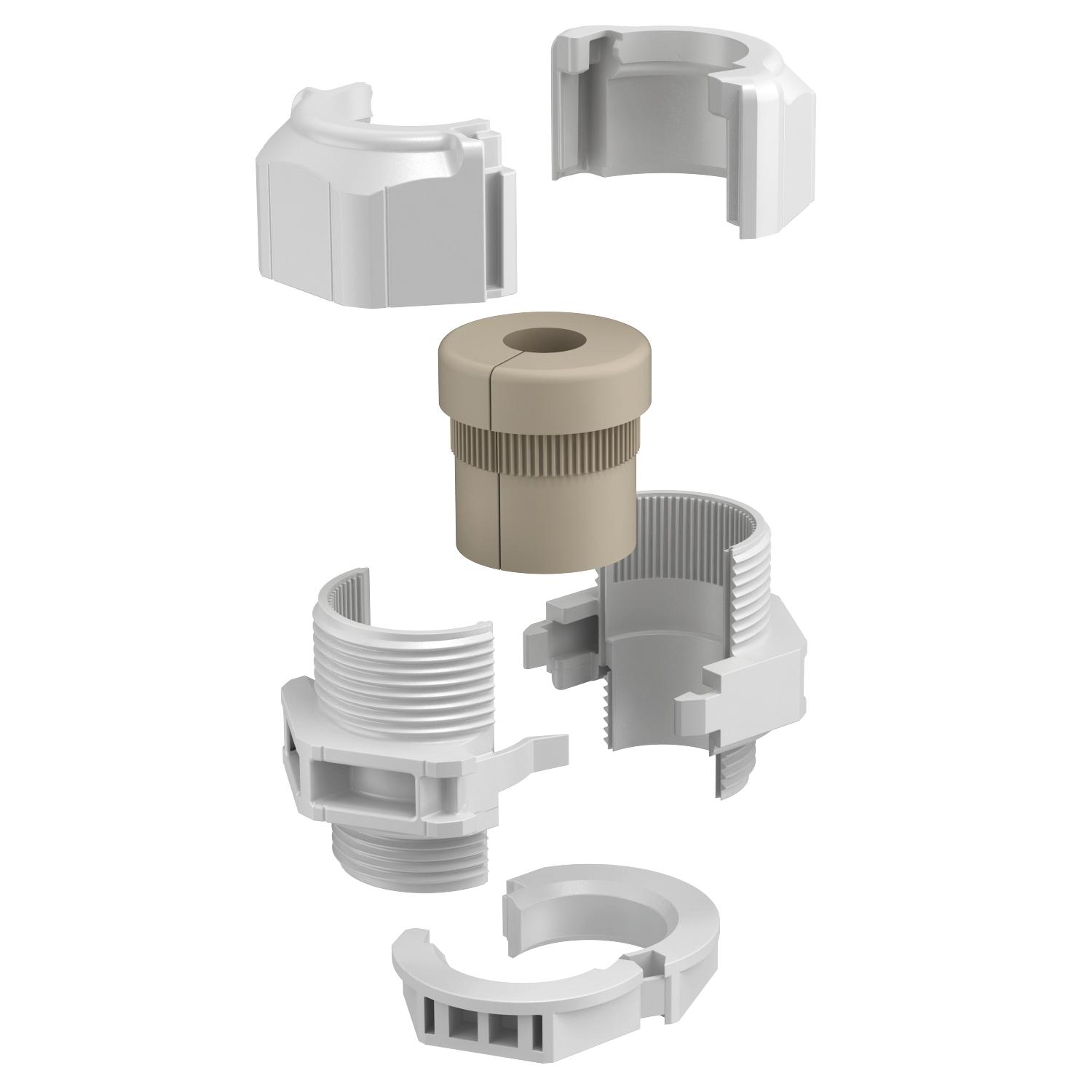

Sada šroubového spoje sestává ze šroubení, kloboučkové matice a těsnění, součástí dodávky je samozřejmě i dělená pojistná matice.
  • bez halogenů; bez chlóru, fluoru a bromu
  • odolná proti šíření plamene 650°C
  • UV odolné
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • RoHS konformní
  • Stupeň krytí IP 67
  • Závit metrický
  • Otvor M20
Technické údaje

Technické údaje

Barva Světle šedá
Bez obsahu halogenů Ano
Dělitelná vývodka Ano
Délka 30 mm
Délka závitu 10 mm
Druh těsnění Těsnící kroužek
Druh závitu metrický
Jmenovitá velikost závitu 20
Kabelová vývodka pro ploché kabely Ne
Materiál Polykarbonát
Možnost odlehčení tahu Ne
Nárazuvzdorný Ano
Nestabilní točivý moment 2 Nm
Ochrana proti ohybu Ne
ochrana proti výbuchu Ne
odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Počet vývodů 1
Pro prostředí s nebezpečím výbuchu plynu bez
Pro prostředí s nebezpečím výbuchu prachu bez
Pro zónu prostředí s nebezpečím výbuchu bez
Provedení Přímé

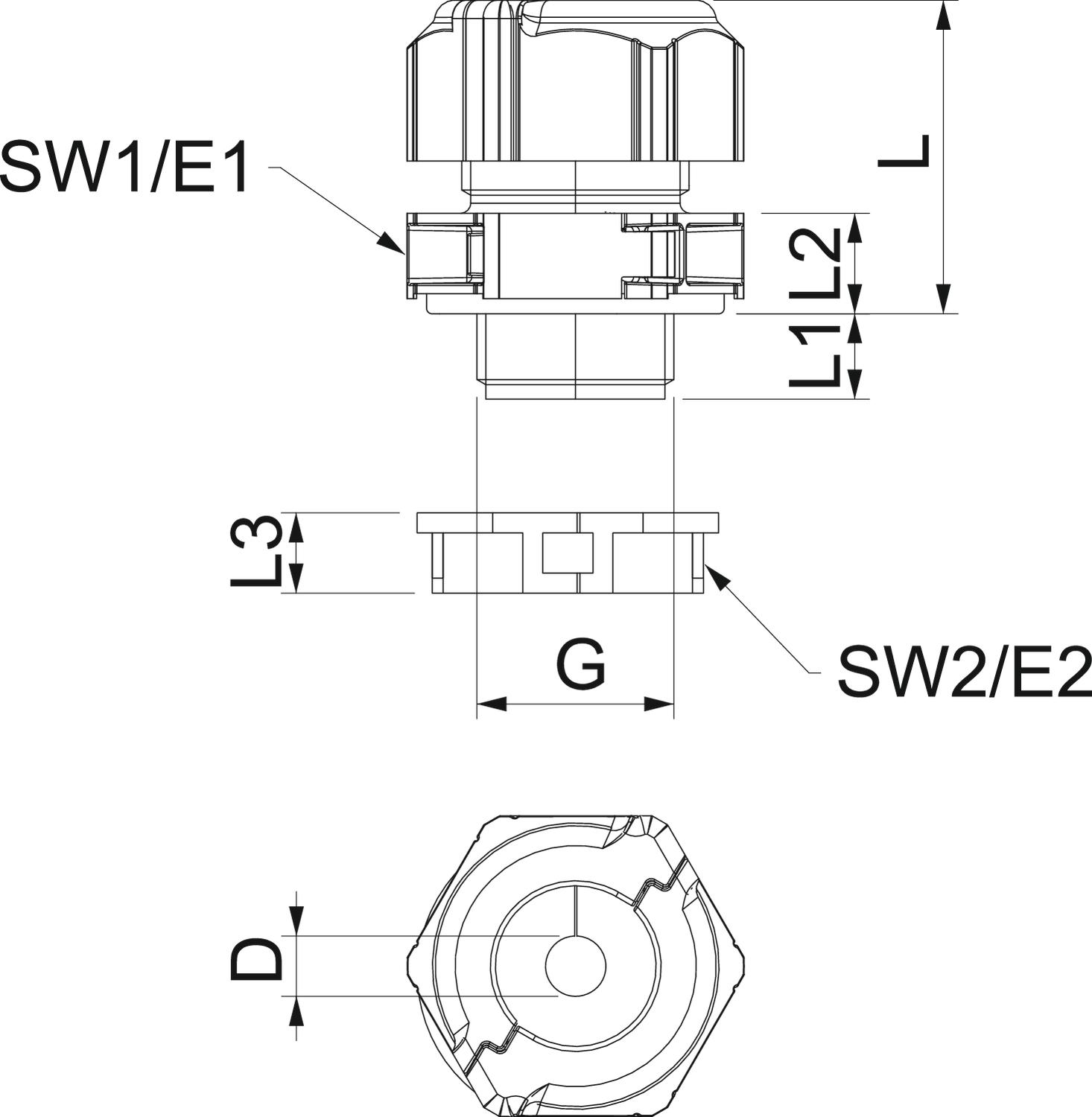

Rozměr M20
Rozměr G M20x1,5 mm
Rozměr L max. 30,5 mm
Rozměr L min. 24,5 mm
Rozměr L1 10 mm
Rozměr L2 8,5 mm
Rozměr L3 8 mm
Rozměr D 8 mm
Rozměr E1 (mm) 33,5 mm
Rozměr E2 30 mm
Rozměr L 30 mm
S pojistnou maticí Ano
Šířka 29 mm
Stoupání závitu 1,5 mm
Stupeň krytí IP67
Teplotní rozsah použití, max. 80 °C
Teplotní rozsah použití, min. -20 °C
Těsnicí oblast D, max. 8 mm
Těsnicí oblast D, min. 6 mm
Velikost klíče 1 30 mm
Velikost klíče 2 27 mm
Vícenásobná těsnicí vložka Ne
Výška 40 mm
Závit M20 x 1,5
Zpevněno skelnými vlákny Ne
Všechny typy

Všechny typy

Typ Počet vývodů Závit Vícenásobná těsnicí vložka Barva Obj. č. Množství Nejm. prod. jedn.
V-TEC TB20 06-08 1 M20 x 1,5 Ne Světle šedá 2024942
5 Kus
V-TEC TB20 08-10 1 M20 x 1,5 Ne Světle šedá 2024944
5 Kus
V-TEC TB20 09-13 1 M20 x 1,5 Ne Světle šedá 2024946
5 Kus
V-TEC TB20 11-14 1 M20 x 1,5 Ne Světle šedá 2024948
5 Kus
