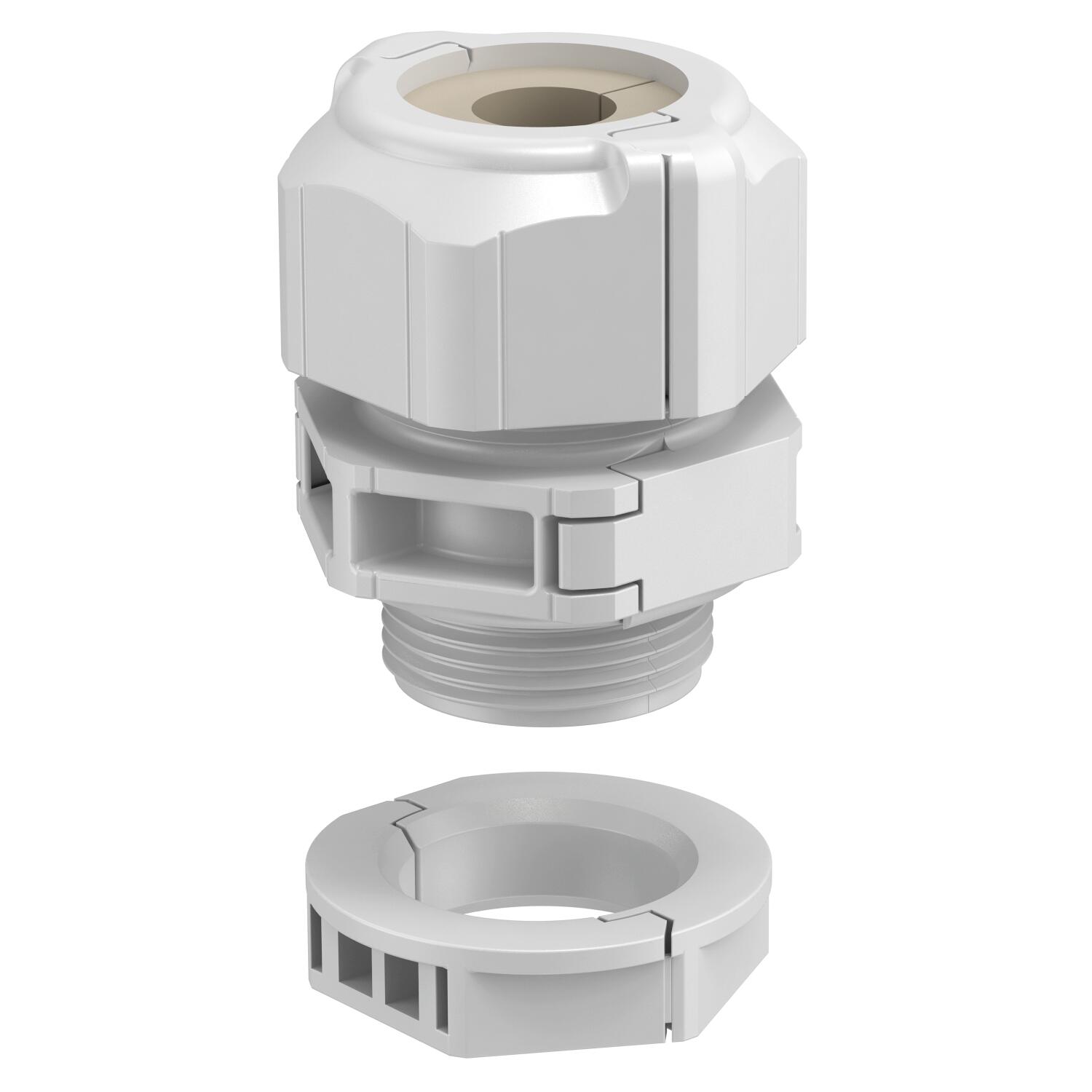

Dělitelná kabelová vývodka, těsnicí vložka, jeden kabel, světle šedá
Obj. č. 2024944 | EAN 4012196536641
- Popis výrobku
-
Popis výrobkuDělitelná vývodka V-TEC TB.. zaručuje stejně jako všechny ostatní kabelové vývodky V-TEC spolehlivé utěsnění kabelů. Dělitelná kabelová vývodka umožňuje rychle a bezproblémově nainstalovat například kabely osazené konektory nebo funkční kabely.
Vývodka V-TEC TB je nepřekonatelná i při dovybavování stávající instalace a také při použití k opravám – lze ji instalovat bez demontáže předem namontovaných kabelů a bez přerušení výroby.

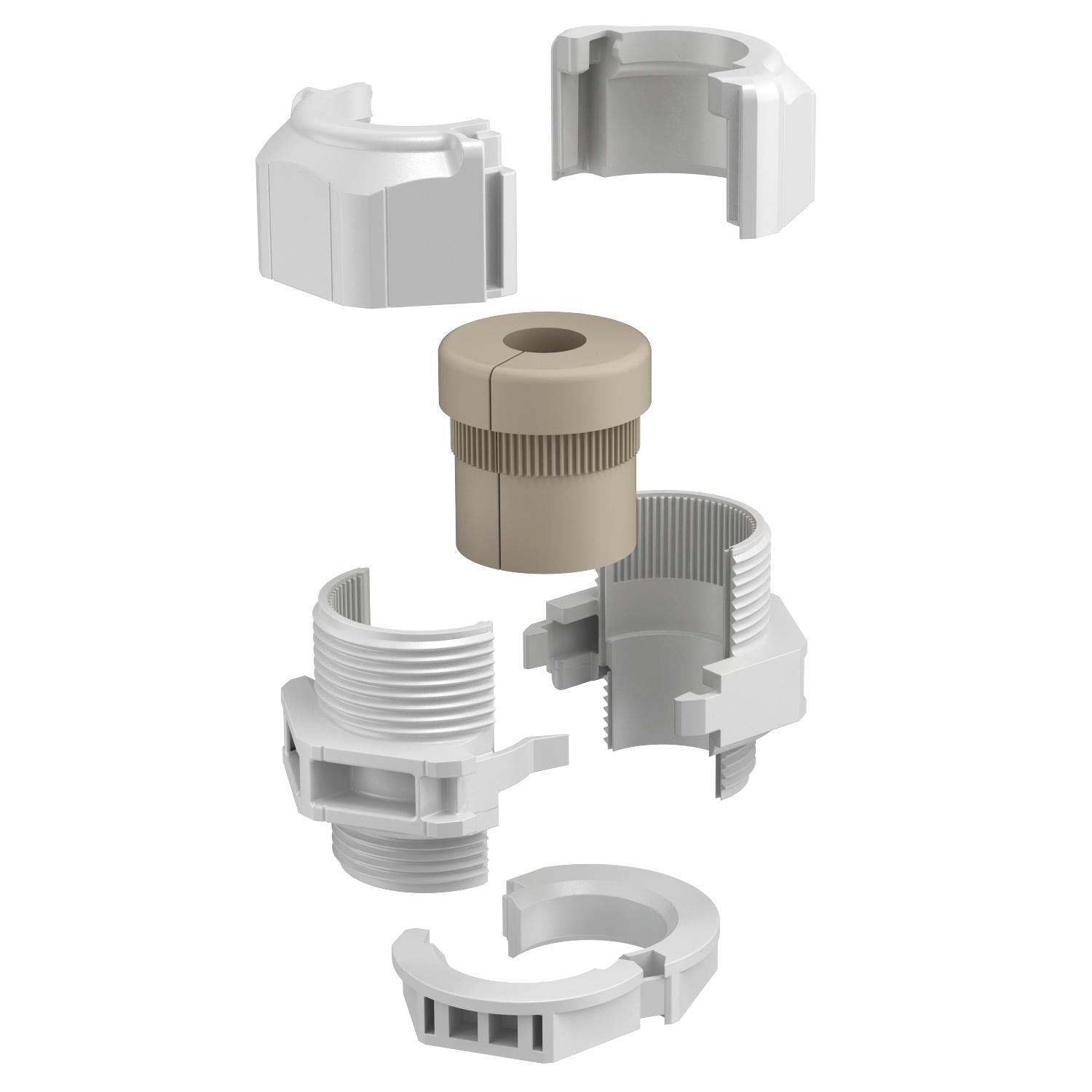

Sada šroubového spoje sestává ze šroubení, kloboučkové matice a těsnění, součástí dodávky je samozřejmě i dělená pojistná matice.
-
- Technické údaje
-
Technické údaje

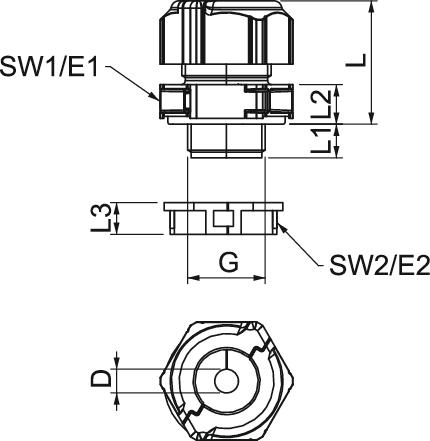

Barva Světle šedá Bez obsahu halogenů Ano Dělitelná vývodka Ano Délka 30 mm Délka závitu 10 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 20 Kabelová vývodka pro ploché kabely Ne Materiál Polykarbonát Možnost odlehčení tahu Ne Nárazuvzdorný Ano Nestabilní točivý moment 2 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Počet vývodů 1 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M20 Rozměr G M20x1,5 mm Rozměr L max. 30,5 mm Rozměr L min. 24,5 mm Rozměr L1 10 mm Rozměr L2 8,5 mm Rozměr L3 8 mm Rozměr D 10 mm Rozměr E1 (mm) 33,5 mm Rozměr E2 30 mm Rozměr L 30 mm S pojistnou maticí Ano Šířka 29 mm Stoupání závitu 1,5 mm Stupeň krytí IP67 Teplotní rozsah použití, max. 80 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 10,5 mm Těsnicí oblast D, min. 8 mm Velikost klíče 1 30 mm Velikost klíče 2 27 mm Vícenásobná těsnicí vložka Ne Výška 40 mm Závit M20 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
- Ke stažení
-
Datový list V-TEC TB20 08-10 / 2024944 , 0.26MB , pdfEU prohlášení o shodě V-TEC TB20 08-10 / 2024944 , 0.05MB , pdfREACH Prohlášení o shodě V-TEC TB20 08-10 / 2024944 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC TB20 08-10 / 2024944 , 0.12MB , pdfNávod k montáži V-TEC TB20 , 1.36MB , pdf
