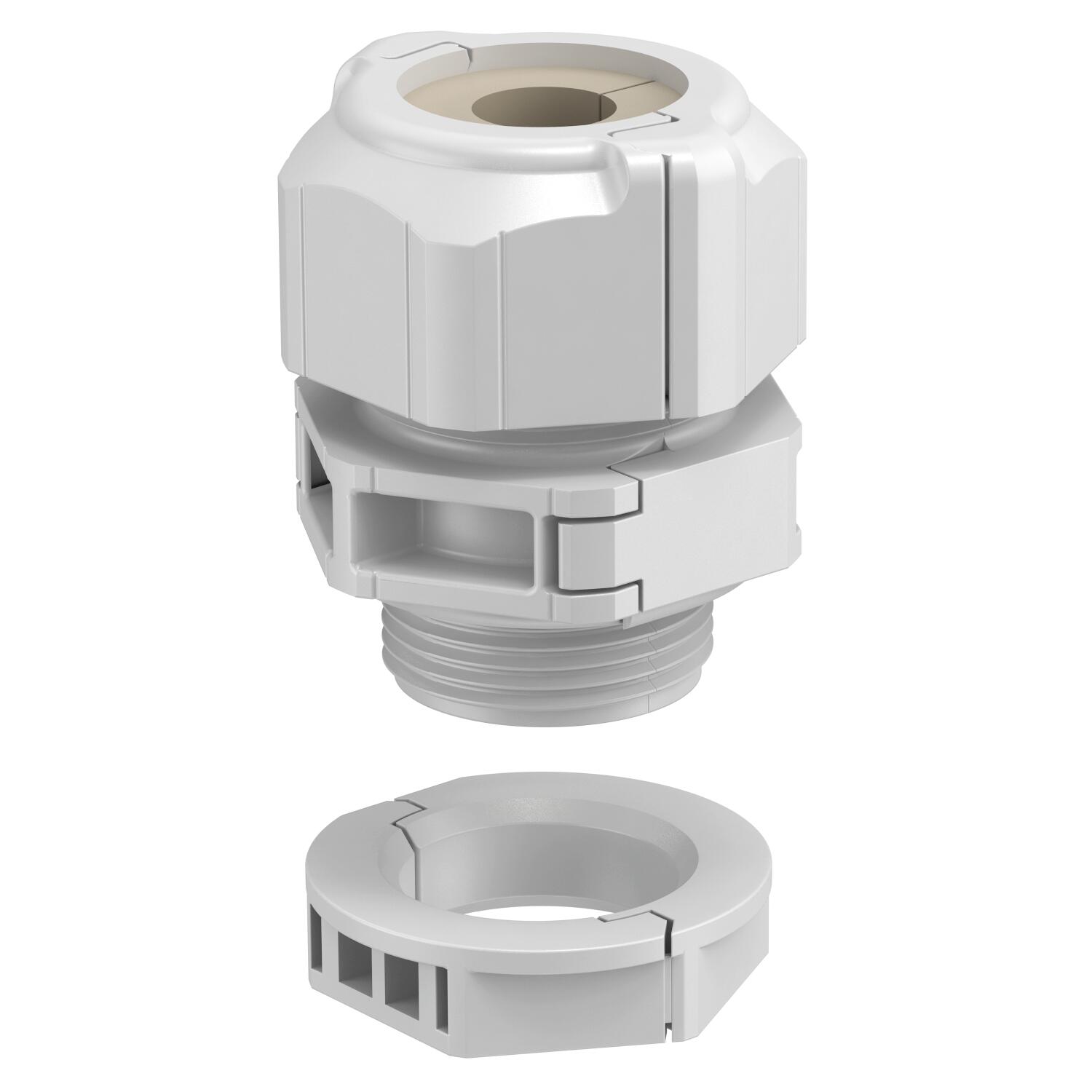

Dělitelná kabelová vývodka, těsnicí vložka, jeden kabel, světle šedá
Obj. č. 2024912 | EAN 4012196563289
- Popis výrobku
-
Popis výrobkuDělitelná vývodka V-TEC TB.. zaručuje stejně jako všechny ostatní kabelové vývodky V-TEC spolehlivé utěsnění kabelů. Dělitelná kabelová vývodka umožňuje rychle a bezproblémově nainstalovat například kabely osazené konektory nebo funkční kabely.
Vývodka V-TEC TB je nepřekonatelná i při dovybavování stávající instalace a také při použití k opravám – lze ji instalovat bez demontáže předem namontovaných kabelů a bez přerušení výroby.
Sada šroubového spoje sestává ze šroubení, kloboučkové matice a těsnění, součástí dodávky je samozřejmě i dělená pojistná matice.
-
- Technické údaje
-
Technické údaje

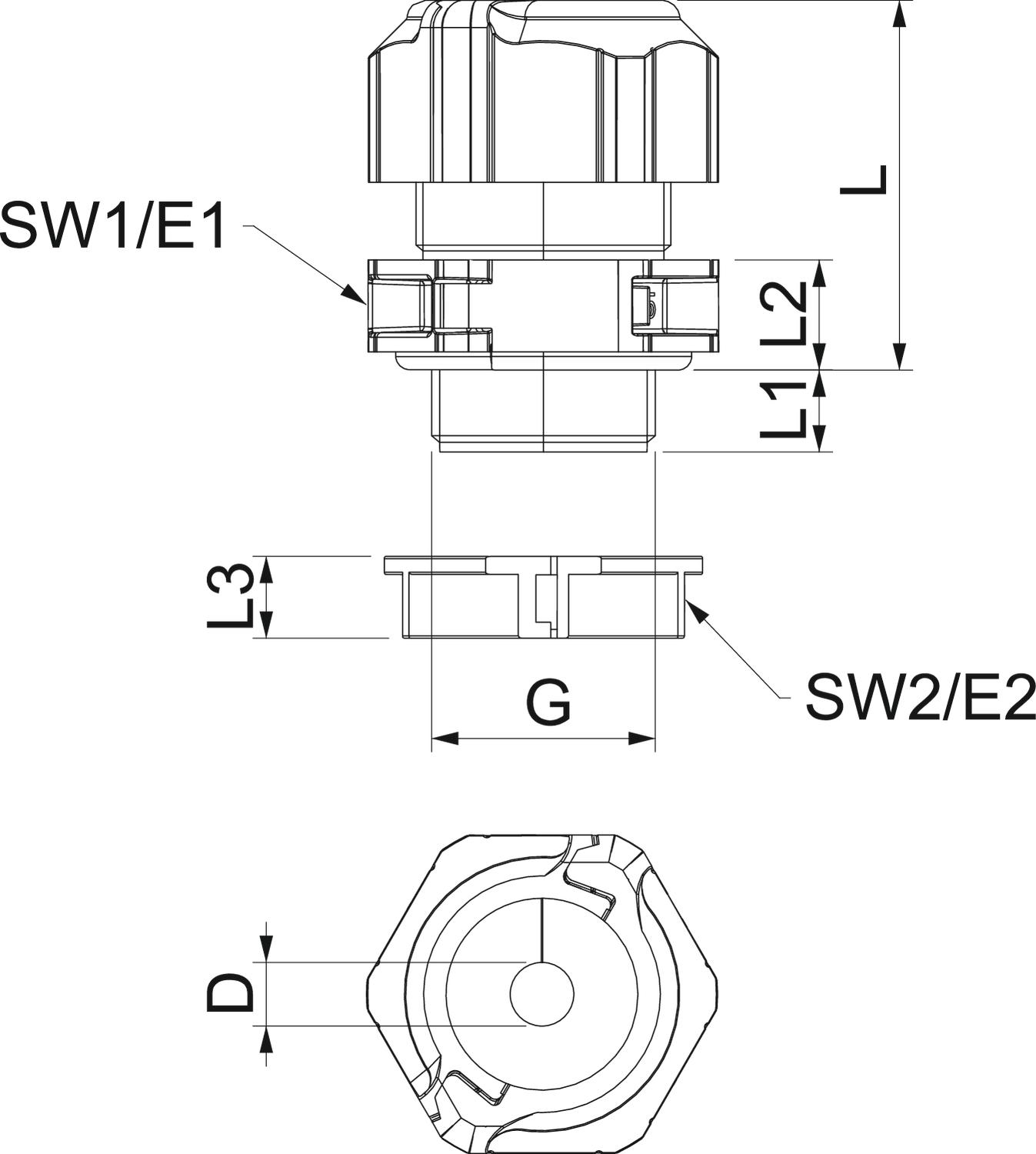

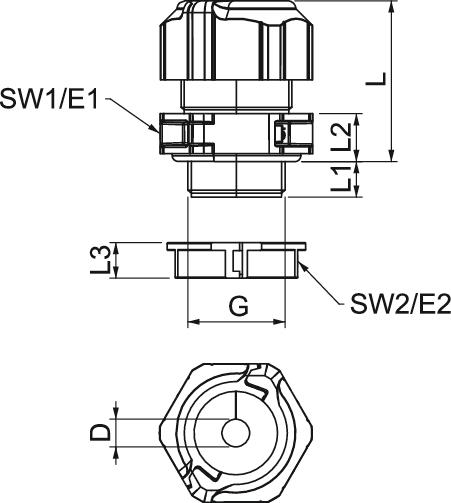

Barva Světle šedá Bez obsahu halogenů Ano Dělitelná vývodka Ano Délka 35 mm Délka závitu 11 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 25 Kabelová vývodka pro ploché kabely Ne Materiál Polykarbonát Možnost odlehčení tahu Ne Nárazuvzdorný Ano Nestabilní točivý moment 4 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Počet vývodů 1 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M25 Rozměr G M25x1,5 mm Rozměr L max. 40 mm Rozměr L min. 31,5 mm Rozměr L1 11 mm Rozměr L2 10 mm Rozměr L3 9 mm Rozměr D 9 mm Rozměr E1 (mm) 38,5 mm Rozměr E2 33,8 mm Rozměr L 41 mm S pojistnou maticí Ano Šířka 38,5 mm Stoupání závitu 1,5 mm Stupeň krytí IP67 Teplotní rozsah použití, max. 80 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 7 mm Těsnicí oblast D, min. 5 mm Velikost klíče 1 35 mm Velikost klíče 2 31 mm Vícenásobná těsnicí vložka Ne Výška 50 mm Závit M25 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list V-TEC TB25 05-07 / 2024912 , 0.24MB , pdfEU prohlášení o shodě V-TEC TB25 05-07 / 2024912 , 0.05MB , pdfREACH Prohlášení o shodě V-TEC TB25 05-07 / 2024912 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC TB25 05-07 / 2024912 , 0.12MB , pdfNávod k montáži Návod k montáži V-TEC TB , 1.34MB , pdf
