Dělitelná kabelová vývodka, těsnicí vložka, vícenásobná, světle šedá
Obj. č. 2024984 | EAN 4012196536917
- Popis výrobku
-

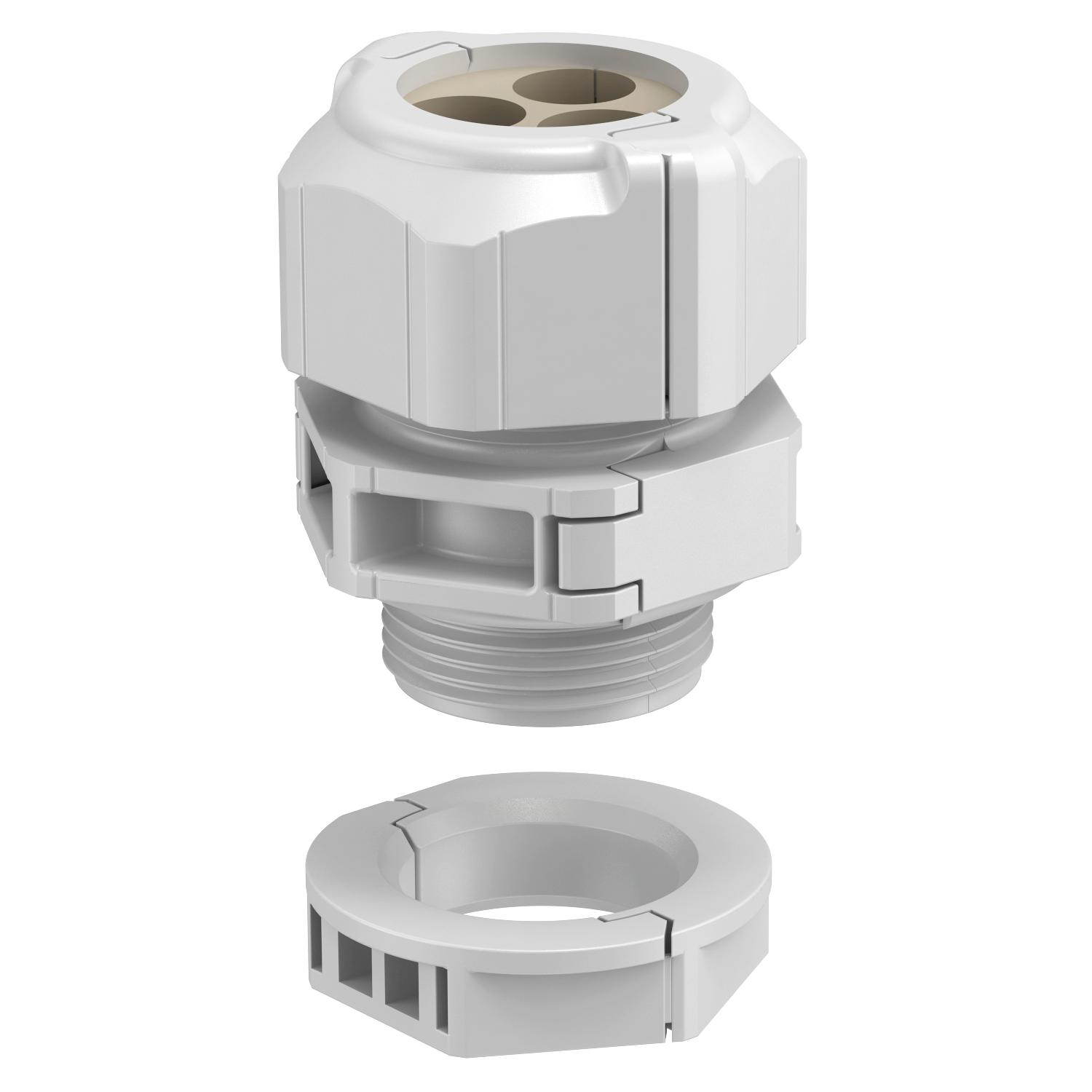

Popis výrobkuDělitelná vývodka V-TEC TB.. zaručuje stejně jako všechny ostatní kabelové vývodky V-TEC spolehlivé utěsnění kabelů. Dělitelná kabelová vývodka umožňuje rychle a bezproblémově nainstalovat například kabely osazené konektory nebo funkční kabely.
Vývodka V-TEC TB je nepřekonatelná i při dovybavování stávající instalace a také při použití k opravám – lze ji instalovat bez demontáže předem namontovaných kabelů a bez přerušení výroby.
Sada šroubového spoje sestává ze šroubení, kloboučkové matice a těsnění, součástí dodávky je samozřejmě i dělená pojistná matice.
Další vícenásobné těsnicí vložky na dotázání.
-
- Technické údaje
-
Technické údaje

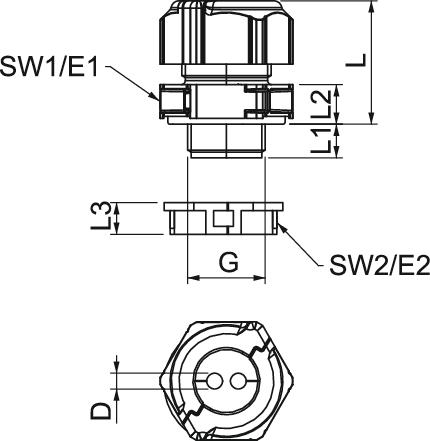

Barva Světle šedá Bez obsahu halogenů Ano Dělitelná vývodka Ano Délka 46 mm Délka závitu 14 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 32 Kabelová vývodka pro ploché kabely Ne Materiál Polykarbonát Možnost odlehčení tahu Ne Nárazuvzdorný Ano Nestabilní točivý moment 8 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Počet vývodů 2 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M32 Rozměr G M32x1,5 mm Rozměr L max. 41 mm Rozměr L min. 32 mm Rozměr L1 14 mm Rozměr L2 10 mm Rozměr L3 12 mm Rozměr šestihranu přes hrany 45 mm Rozměr D 11 mm Rozměr E1 (mm) 51,5 mm Rozměr E2 45 mm Rozměr L 41 mm S pojistnou maticí Ano Šířka 51,5 mm Stoupání závitu 1,5 mm Stupeň krytí IP67 Teplotní rozsah použití, max. 80 °C Teplotní rozsah použití, min. -20 °C Velikost klíče 1 46 mm Velikost klíče 2 40 mm Vícenásobná těsnicí vložka Ano Výška 53,5 mm Závit M32 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
- Ke stažení
-
Datový list V-TEC TB32 2x11 / 2024984 , 0.26MB , pdfREACH Prohlášení o shodě V-TEC TB32 2x11 / 2024984 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC TB32 2x11 / 2024984 , 0.12MB , pdfNávod k montáži V-TEC TB32 , 1.37MB , pdf
