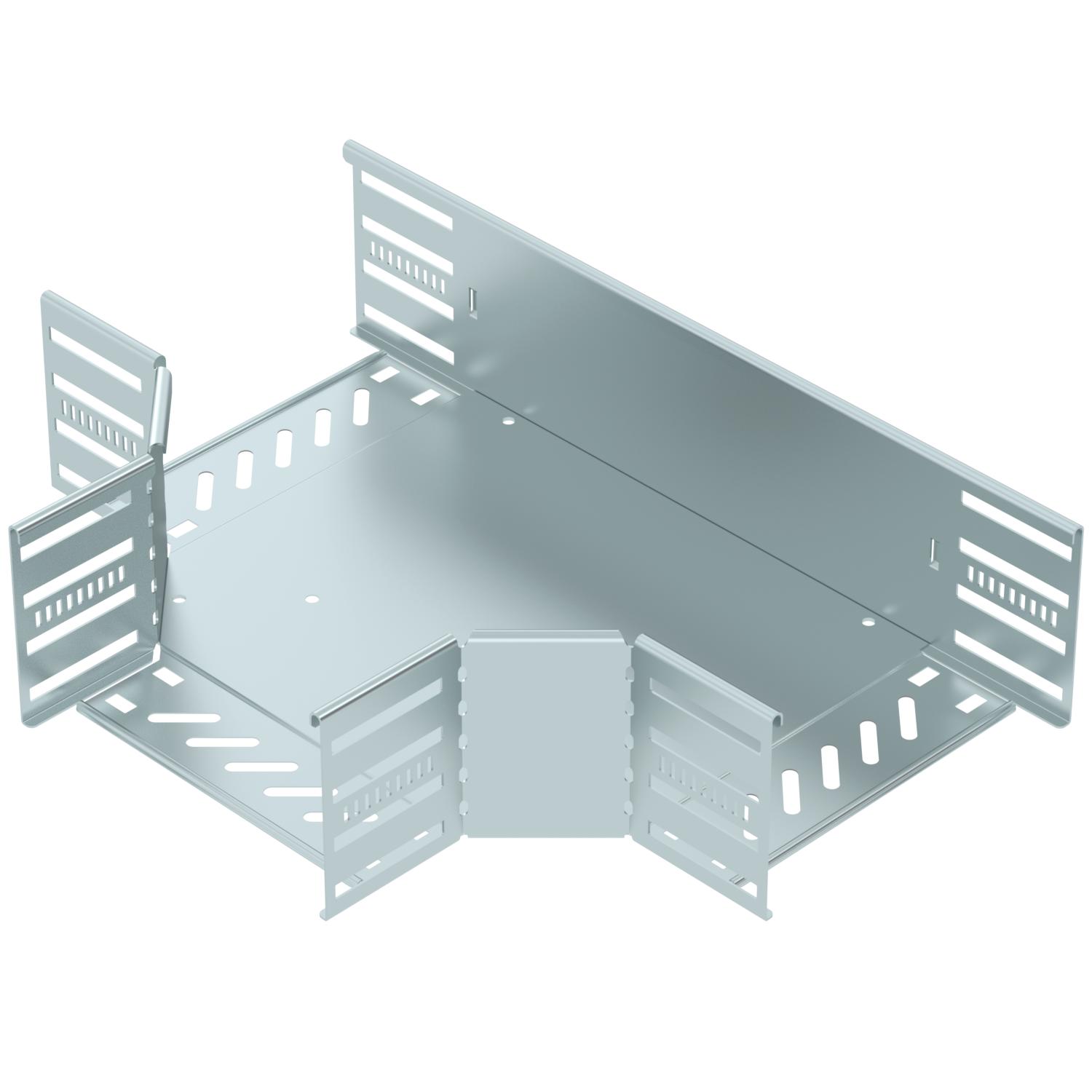

Díl T 110 FS
Obj. č. 6038304 | EAN 4012197347079
- Popis výrobku
-

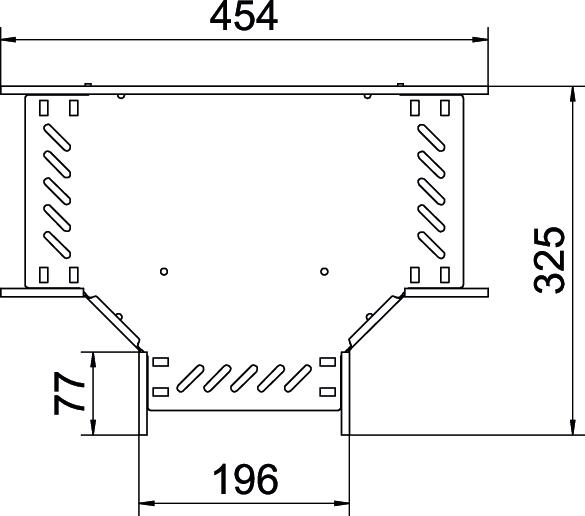

Popis výrobkuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva modrobílá Doporučený počet šroubů 30 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Díl T vodorovný Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x200 Rozměr B 200 mm Rozmístění otvorů NATO Ne Šířka 200 mm Šířka odbočení 200 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka plechu 0,8 mm Výška 110 mm Zachování funkčnosti Ne - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

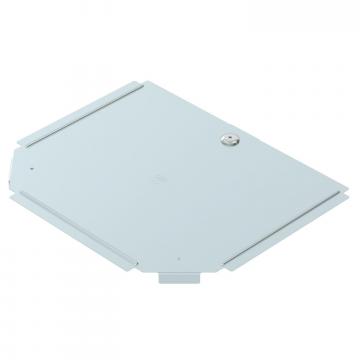

Víko dílu T FS
RTD 200 FS 6038604 1 Kus - Ke stažení
-
Datový list RT 120 FS / 6038304 , 0.20MB , pdfEU prohlášení o shodě RT 120 FS / 6038304 , 0.17MB , pdfUK - Prohlášení shody RT 120 FS / 6038304 , 0.14MB , pdfREACH Prohlášení o shodě RT 120 FS / 6038304 , 0.12MB , pdfRoHS Prohlášení o shodě RT 120 FS / 6038304 , 0.13MB , pdfNávod k montáži Rastbare Kabelrinnensysteme Magic , 11.70MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
