Díl T 110 FS
Obj. č. 6038308 | EAN 4012197347130
- Popis výrobku
-

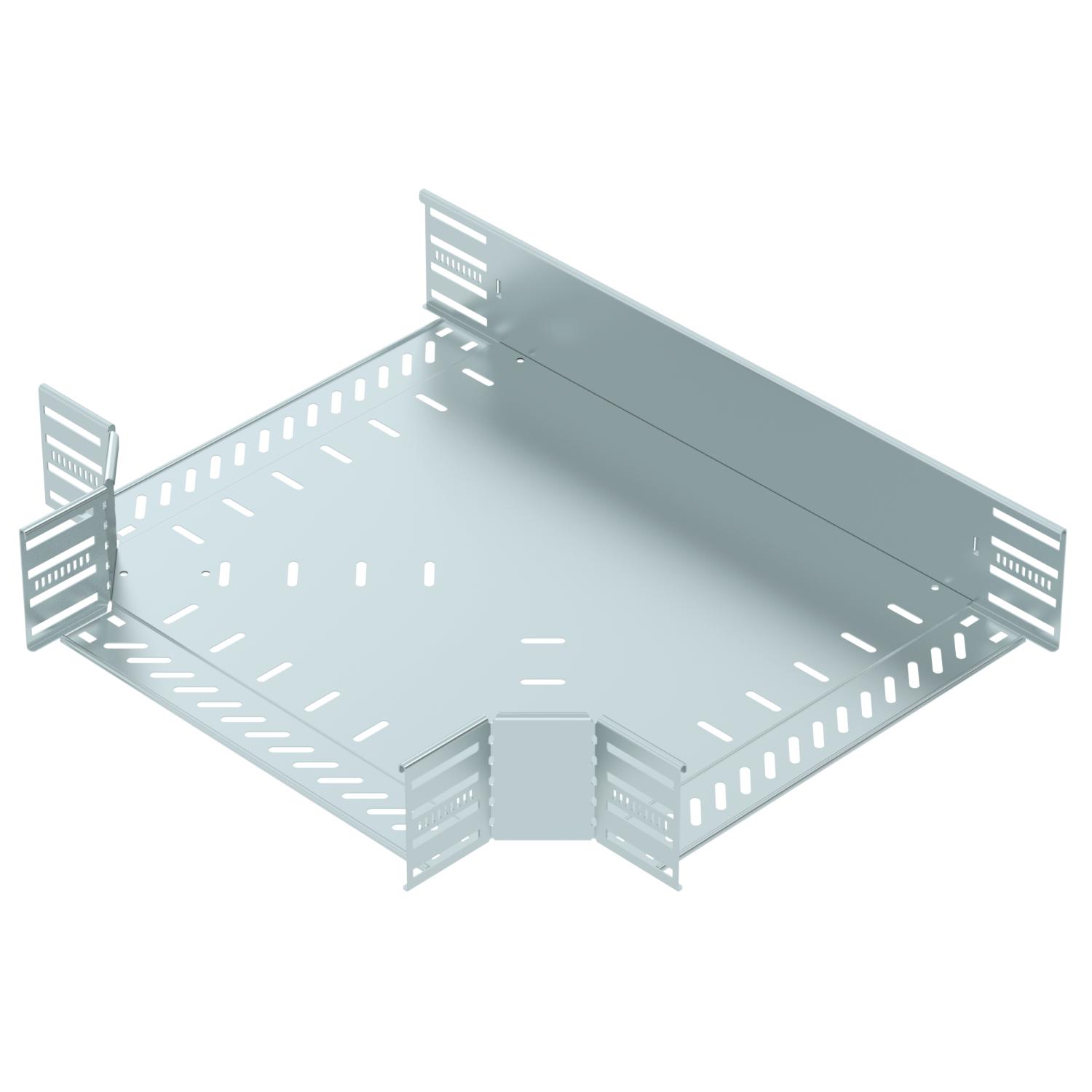

Popis výrobkuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

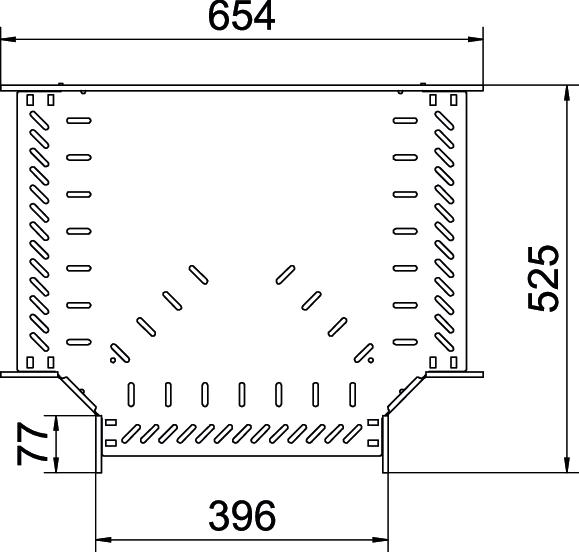

Barva pozinkováno Doporučený počet šroubů 33 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Díl T vodorovný Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x400 Rozměr B 400 mm Rozmístění otvorů NATO Ne Šířka 400 mm Šířka odbočení 400 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka plechu 1 mm Výška 110 mm Zachování funkčnosti Ne - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

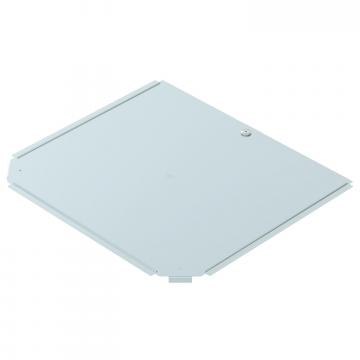

Víko dílu T FS
RTD 400 FS 6038608 1 Kus - Ke stažení
-
Datový list RT 140 FS / 6038308 , 0.19MB , pdfEU prohlášení o shodě RT 140 FS / 6038308 , 0.12MB , pdfUK - Prohlášení shody RT 140 FS / 6038308 , 0.14MB , pdfREACH Prohlášení o shodě RT 140 FS / 6038308 , 0.12MB , pdfRoHS Prohlášení o shodě RT 140 FS / 6038308 , 0.13MB , pdfNávod k montáži Latchable Magic cable tray systems , 11.70MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
