Díl T 110 FT
Obj. č. 6038328 | EAN 4012197347826
- Popis výrobku
-
Popis výrobku

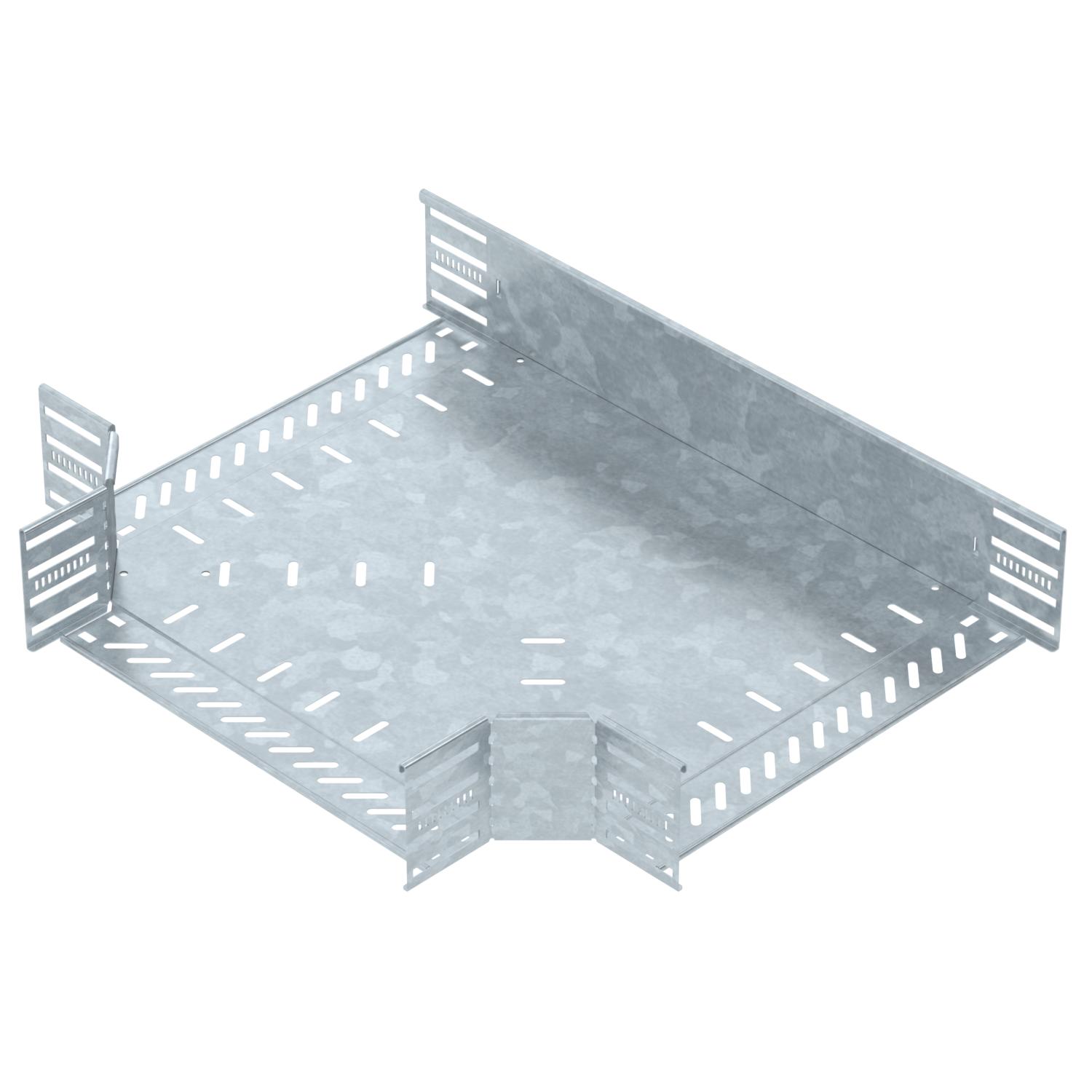

Díl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

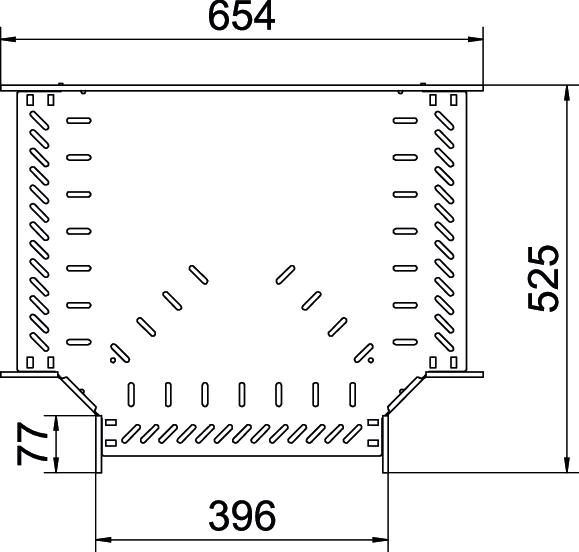

Doporučený počet šroubů 33 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Díl T vodorovný Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x400 Rozměr B 400 mm Rozmístění otvorů NATO Ne Šířka 400 mm Šířka odbočení 400 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka plechu 1 mm Výška 110 mm Zachování funkčnosti Ne - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RT 140 FT / 6038328 , 0.20MB , pdfProhlášení o shodě RT 140 FT / 6038328 , 0.17MB , pdfUK - Prohlášení shody RT 140 FT / 6038328 , 0.14MB , pdfREACH Prohlášení o shodě RT 140 FT / 6038328 , 0.12MB , pdfRoHS Prohlášení o shodě RT 140 FT / 6038328 , 0.13MB , pdfNávod k montáži Rastbare Kabelrinnensysteme Magic , 11.70MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
