Díl T 60 FT
Obj. č. 6038130 | EAN 4012197347314
- Popis výrobku
-

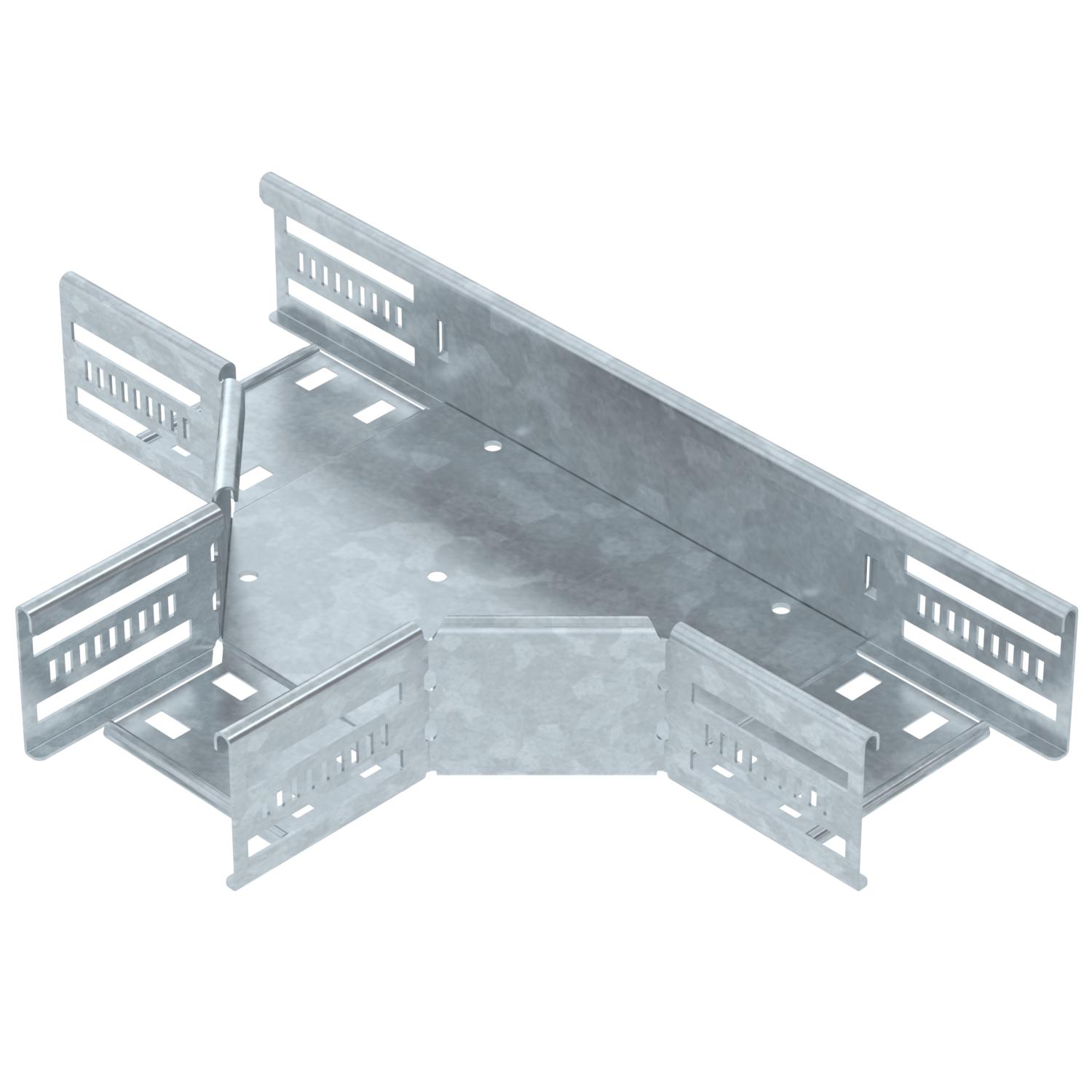

Popis výrobkuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva modrobílá Doporučený počet šroubů 15 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Díl T vodorovný Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 60x100 Rozměr B 100 mm Rozmístění otvorů NATO Ne Šířka 100 mm Šířka odbočení 100 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka plechu 0,8 mm Výška 60 mm Zachování funkčnosti Ano - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RT 610 FT / 6038130 , 0.20MB , pdfEU prohlášení o shodě RT 610 FT / 6038130 , 0.17MB , pdfUK - Prohlášení shody RT 610 FT / 6038130 , 0.14MB , pdfREACH Prohlášení o shodě RT 610 FT / 6038130 , 0.12MB , pdfRoHS Prohlášení o shodě RT 610 FT / 6038130 , 0.13MB , pdfPomůcka pro výběr Auswahlhilfe Kabelrinnen, schraubbar , 2.17MB , pdfPomůcka pro výběr Auswahlhilfe Kabelrinnen, Magic , 0.25MB , pdfNávod k montáži Rastbare Kabelrinnensysteme Magic , 11.70MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
