Díl T 60 FT
Obj. č. 6038136 | EAN 4012197347406
- Popis výrobku
-

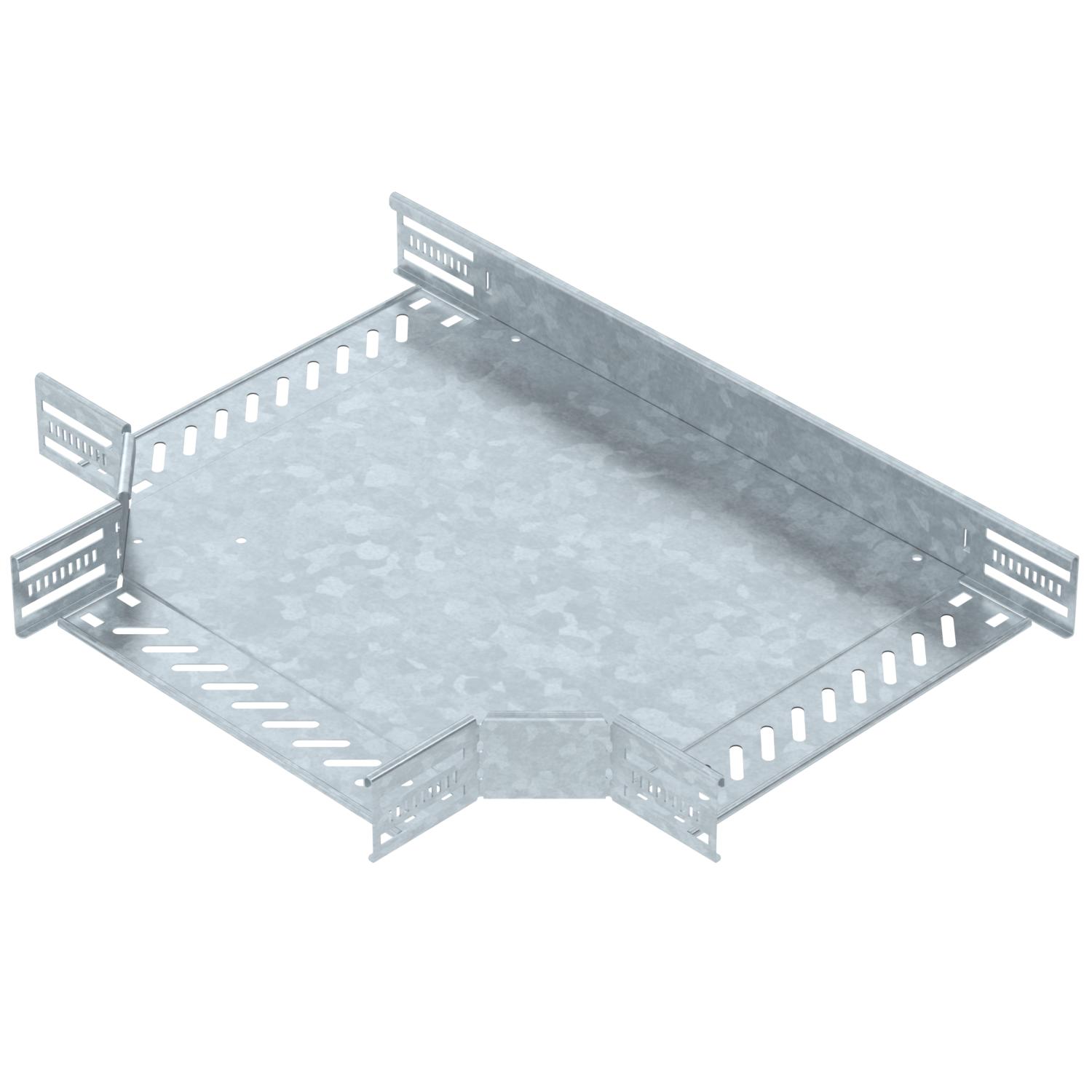

Popis výrobkuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Doporučený počet šroubů 21 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Díl T vodorovný Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 60x300 Rozměr B 300 mm Rozmístění otvorů NATO Ne Šířka 300 mm Šířka odbočení 300 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka plechu 1 mm Výška 60 mm Zachování funkčnosti Ano - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko dílu T DD
RTD 300 DD 6038646 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RT 630 FT / 6038136 , 0.20MB , pdfEU prohlášení o shodě RT 630 FT / 6038136 , 0.12MB , pdfUK - Prohlášení shody RT 630 FT / 6038136 , 0.14MB , pdfREACH Prohlášení o shodě RT 630 FT / 6038136 , 0.12MB , pdfRoHS Prohlášení o shodě RT 630 FT / 6038136 , 0.13MB , pdfPomůcka pro výběr Selection aid cable trays, screwable , 2.17MB , pdfPomůcka pro výběr Selection aid for cable trays, Magic , 0.23MB , pdfNávod k montáži Latchable Magic cable tray systems , 11.70MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
