Distanční příchytka 733 V4A 1,5 | | 17 | 20 | Nerez ocel, materiál 1.4571 |

Distanční příchytka 733 V4A

Obj. č. 1362914 | EAN 4012196600298

Obj. č. / Typ

Tloušťka materiálu	1,5 mm

Upínací rozsah D, min.

Upínací rozsah D, max.

Materiál	Nerez ocel, materiál 1.4571

Popis výrobku

Popis výrobku

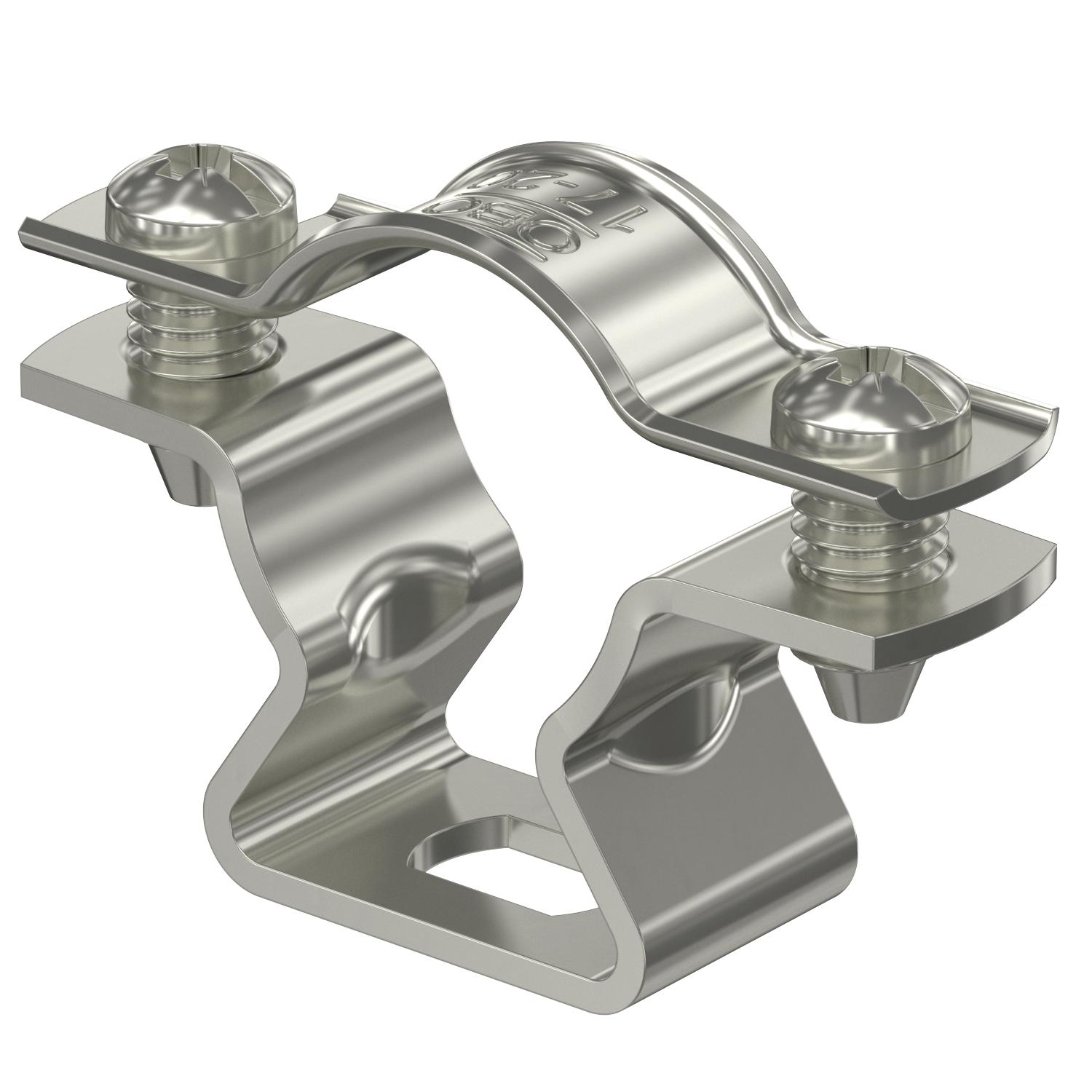

Distanční příchytka k montáži trubek a kabelů na stěnu, strop a podlahu. Se samojistným vrchním dílem. Upevnění pomocí podélného prolisu.

Schváleno pro zachování funkce podle DIN 4102 část 12, třídy zachování funkce E 30 až E 90.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Materiál	Nerez ocel, materiál 1.4571
Odolná proti ultrafialovému záření	Ano
Plastové opláštění	Ne
Počet kabelů/trubek	1
pro průměr	17 - 20
Provedení	uzavřený
Rozměr	17-20mm
Rozměr d max.	20 mm
Rozměr d min.	17 mm

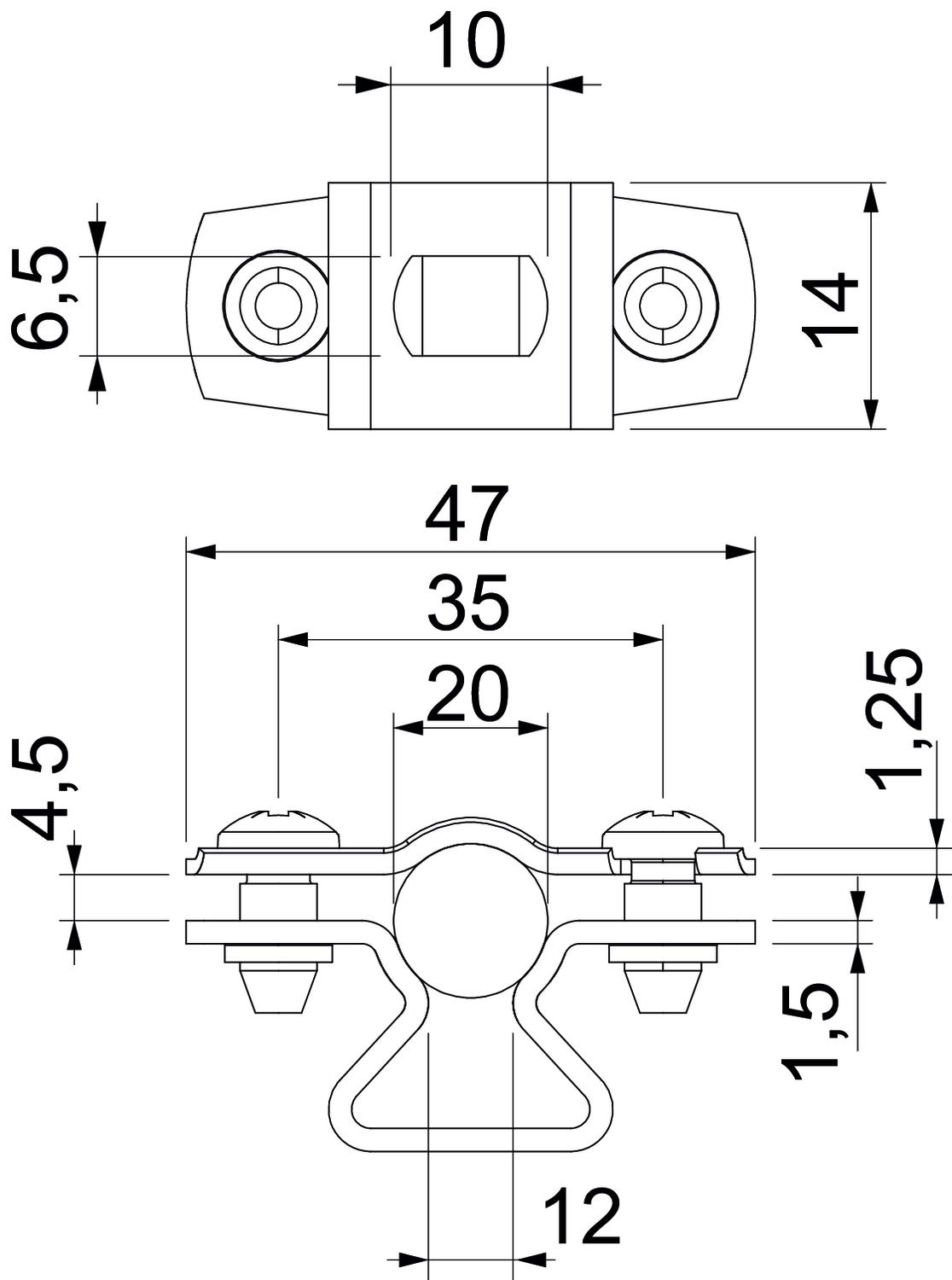

Rozměr t1 (mm)	1,25
Rozměr t2 (mm)	1,5
Rozměr A	47 mm

Rozměr B	35 mm
Rozměr b	14 mm
Rozměr D	20 mm
Rozměr L	10 mm
Rozměr s	12 mm
Rozměr x	4,5 mm
Tloušťka materiálu	1,5 mm
Upínací rozsah D, max.	20 mm
Upínací rozsah D, min.	17 mm
Vhodné pro oblast protipožární ochrany	Ano
Vzdálenost od stěny	Ano
Způsob upevnění	Otvor pro šroub

Všechny typy

Všechny typy

Typ	Tloušťka materiálu	Upínací rozsah D, min.	Upínací rozsah D, max.	Materiál	Obj. č.	Množství	Nejm. prod. jedn.
ASL 733 10 A4	1,5 mm	8 mm	10 mm	Nerez ocel, materiál 1.4571	1362904	Kus	25 Kus
ASL 733 12 A4	1,5 mm	10 mm	12 mm	Nerez ocel, materiál 1.4571	1362906	Kus	25 Kus
ASL 733 14 A4	1,5 mm	12 mm	14 mm	Nerez ocel, materiál 1.4571	1362908	Kus	25 Kus
ASL 733 17 A4	1,5 mm	14 mm	17 mm	Nerez ocel, materiál 1.4571	1362912	Kus	25 Kus
ASL 733 20 A4	1,5 mm	17 mm	20 mm	Nerez ocel, materiál 1.4571	1362914	Kus	25 Kus
ASL 733 25 A4	1,5 mm	20 mm	25 mm	Nerez ocel, materiál 1.4571	1362918	Kus	25 Kus
ASL 733 30 A4	1,5 mm	25 mm	30 mm	Nerez ocel, materiál 1.4571	1362922	Kus	20 Kus
ASL 733 36 A4	1,5 mm	30 mm	36 mm	Nerez ocel, materiál 1.4571	1362926	Kus	20 Kus
ASL 733 44 A4	1,5 mm	36 mm	44 mm	Nerez ocel, materiál 1.4571	1362930	Kus	20 Kus
ASL 733 53 A4	1,5 mm	44 mm	53 mm	Nerez ocel, materiál 1.4571	1362934	Kus	20 Kus
ASL 733 63 A4	1,5 mm	53 mm	63 mm	Nerez ocel, materiál 1.4571	1362938	Kus	20 Kus
