Distanční příchytka ASG 732 G 1,5 | | 53 | 63 | Ocel | Galvanicky pozinkováno

Distanční příchytka ASG 732 G

Obj. č. 1362444 | EAN 4012196599714

Obj. č. / Typ

Tloušťka materiálu

Upínací rozsah D, min.

Upínací rozsah D, max.

Materiál	Ocel

Povrch	Galvanicky pozinkováno

Popis výrobku

Popis výrobku

Distanční příchytka k montáži trubek a kabelů na stěnu, strop a podlahu. Se samojistným vrchním dílem. Upevnění pomocí nálisku s vnitřním závitem.

Schváleno pro zachování funkce podle DIN 4102 část 12, třídy zachování funkce E 30 až E 90.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Materiál	Ocel
Odolná proti ultrafialovému záření	Ano
Plastové opláštění	Ne
Počet kabelů/trubek	1
Povrch	Galvanicky pozinkováno
pro průměr	53 - 63
Provedení	uzavřený
Rozměr	53-63mm
Rozměr d max.	63 mm
Rozměr d min.	53 mm

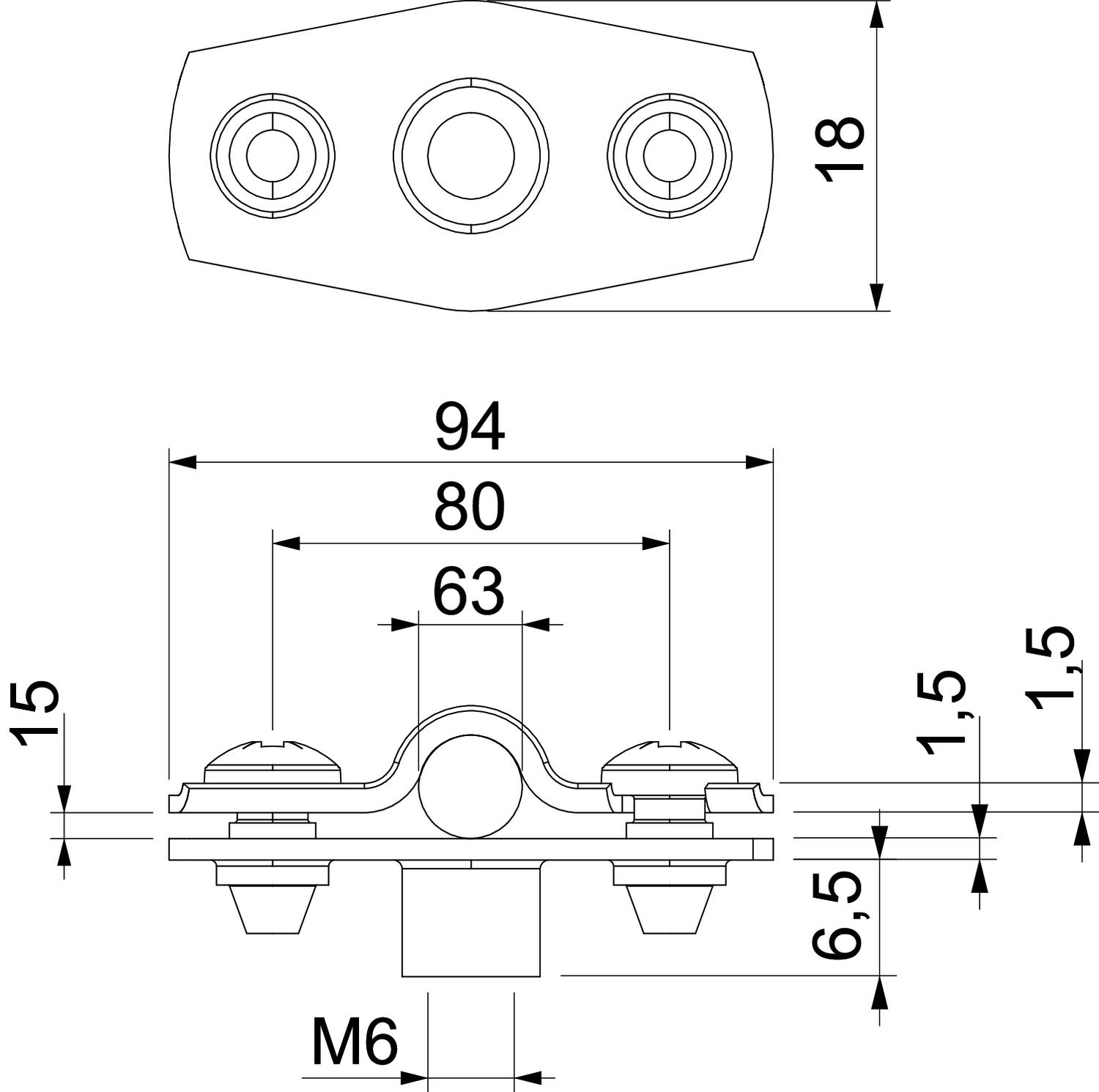

Rozměr H1	6,5 mm
Rozměr t1 (mm)	1,5

Rozměr t2 (mm)	1,5
Rozměr A	94 mm
Rozměr b	18 mm
Rozměr B	80 mm
Rozměr D	63 mm
Rozměr x	15 mm
Tloušťka materiálu	1,5 mm
Upínací rozsah D, max.	63 mm
Upínací rozsah D, min.	53 mm
Vhodné pro oblast protipožární ochrany	Ano
Vzdálenost od stěny	Ano
Způsob upevnění	Připojovací závit

Všechny typy

Všechny typy

Typ	Tloušťka materiálu	Upínací rozsah D, min.	Upínací rozsah D, max.	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
ASG 732 6 G	1,25 mm	5 mm	6 mm	Ocel	Galvanicky pozinkováno	1362404	Kus	25 Kus
ASG 732 7 G	1,25 mm	6 mm	7 mm	Ocel	Galvanicky pozinkováno	1362406	Kus	25 Kus
ASG 732 8 G	1,25 mm	7 mm	8 mm	Ocel	Galvanicky pozinkováno	1362408	Kus	25 Kus
ASG 732 10 G	1,25 mm	8 mm	10 mm	Ocel	Galvanicky pozinkováno	1362410	Kus	25 Kus
ASG 732 12 G	1,25 mm	10 mm	12 mm	Ocel	Galvanicky pozinkováno	1362412	Kus	25 Kus
ASG 732 14 G	1,25 mm	12 mm	14 mm	Ocel	Galvanicky pozinkováno	1362414	Kus	25 Kus
ASG 732 17 G	1,25 mm	14 mm	17 mm	Ocel	Galvanicky pozinkováno	1362417	Kus	25 Kus
ASG 732 20 G	1,25 mm	17 mm	20 mm	Ocel	Galvanicky pozinkováno	1362420	Kus	25 Kus
ASG 732 25 G	1,25 mm	20 mm	25 mm	Ocel	Galvanicky pozinkováno	1362424	Kus	25 Kus
ASG 732 30 G	1,5 mm	25 mm	30 mm	Ocel	Galvanicky pozinkováno	1362428	Kus	20 Kus
ASG 732 36 G	1,5 mm	30 mm	36 mm	Ocel	Galvanicky pozinkováno	1362432	Kus	20 Kus
ASG 732 44 G	1,5 mm	36 mm	44 mm	Ocel	Galvanicky pozinkováno	1362436	Kus	20 Kus
ASG 732 53 G	1,5 mm	44 mm	53 mm	Ocel	Galvanicky pozinkováno	1362440	Kus	20 Kus
ASG 732 63 G	1,5 mm	53 mm	63 mm	Ocel	Galvanicky pozinkováno	1362444	Kus	20 Kus
