Držák vedení, svislý, pro protipožární kanály PYROLINE®, výška 60 mm 60 | 90 | 41

morepic-1

morepic-2

Držák vedení, svislý, pro protipožární kanály PYROLINE®, výška 60 mm

Obj. č. 7215292 | EAN 4012196839629

Obj. č. / Typ

Délka

Šířka

Výška

Popis výrobku

Popis výrobku

Univerzální držák vedení pro svislou instalaci kabelů a vedení do protipožárních kanálů PYROLINE® Con z lehčeného betonu zesíleného skelnými vlákny a PYROLINE® Rapid z ocelového plechu s vnitřní povrchovou úpravou. Držáky se nasazují na hlavu povoleného upevňovacího šroubu, kterým se pak napevno přišroubují. Vedení lze upevnit k rameni držáku nebo podélným otvorům pomocí kabelových pásků. To zajišťuje spolehlivé zachycení hmotnosti kabelů. Instalujte nejméně 2 držáky vedení na každý metr.

Technické údaje

Technické údaje

Barva	pozinkováno
Délka	60 mm
Druh příslušenství	ostatní
Materiál	Ocel
Povrch	pásově zinkováno
Rozměr	60x20
Rozměr H	61 mm

Rozměr B	21 mm
Rozměr b	8 mm
Rozměr I	60 mm
Rozměr L	90 mm
Šířka	90 mm
Výška	41 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Obj. č.	Množství	Nejm. prod. jedn.
LHS 20	90 mm	60 mm	21 mm	7215288	Kus	10 Kus
LHS 40	60 mm	90 mm	41 mm	7215290	Kus	10 Kus
LHS 60	60 mm	90 mm	41 mm	7215292	Kus	10 Kus

Ke stažení

Datový list LHS 60 / 7215292 , 0.19MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura Brožura – Odborníci , 2.10MB , pdf

Brožura False ceiling installations , 2.70MB , pdf

Leták Držák vedení pro odlehčení tahu v protipožárních kanálech , 0.23MB , pdf

Katalog Fire protection ducts , 8.99MB , pdf

Návod k montáži Fire protection duct PYROLINE® Con BSK , 15.10MB , pdf

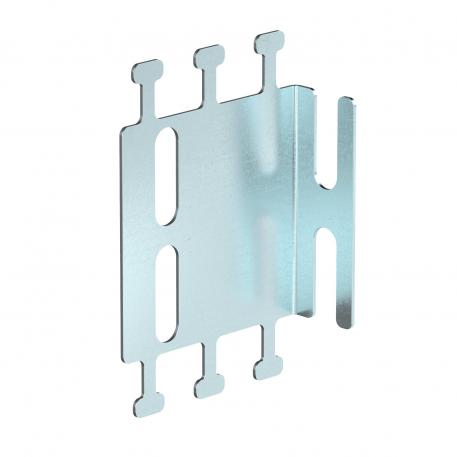

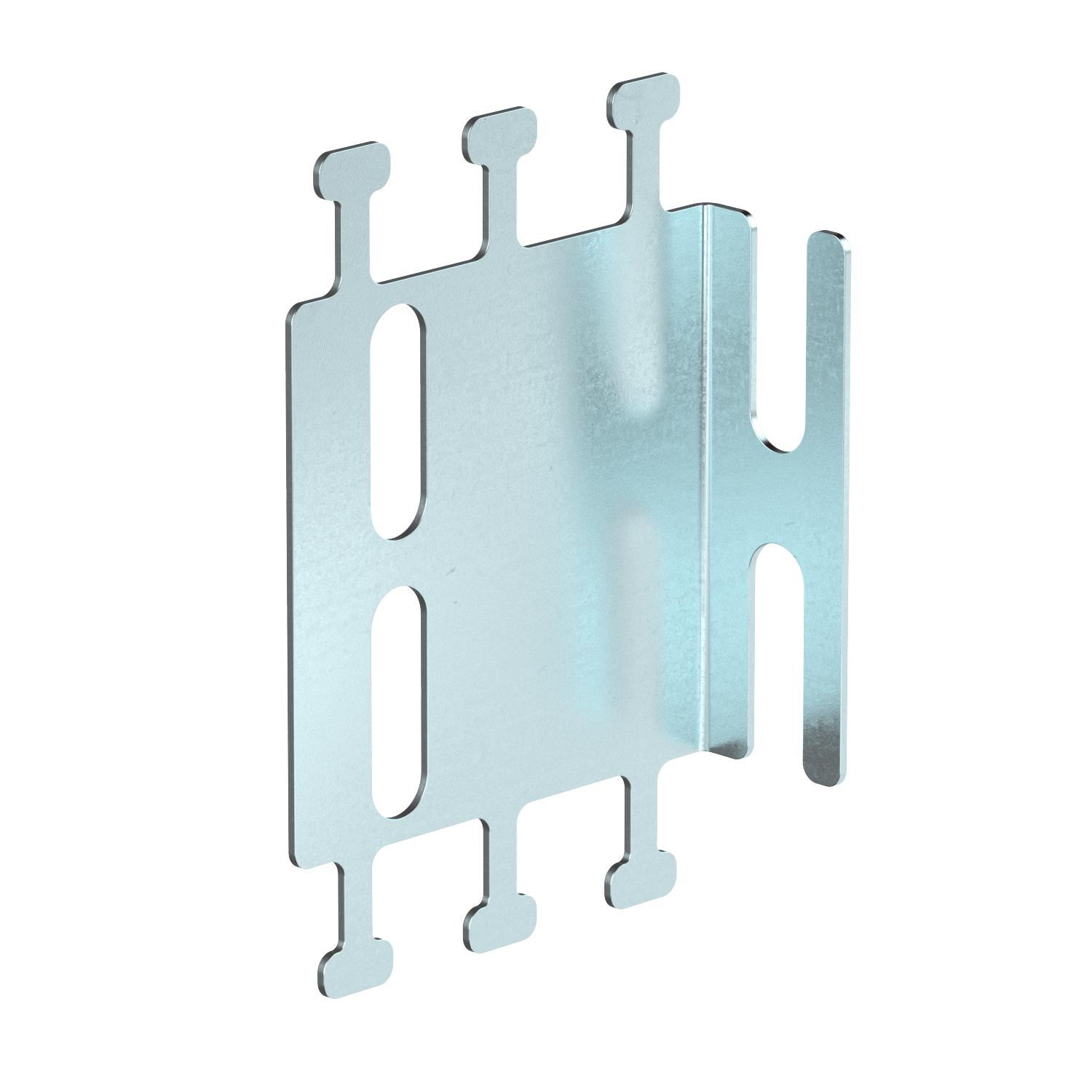

Výrobková grafika LHS 60 / 7215292, 80.24 kB, jpg

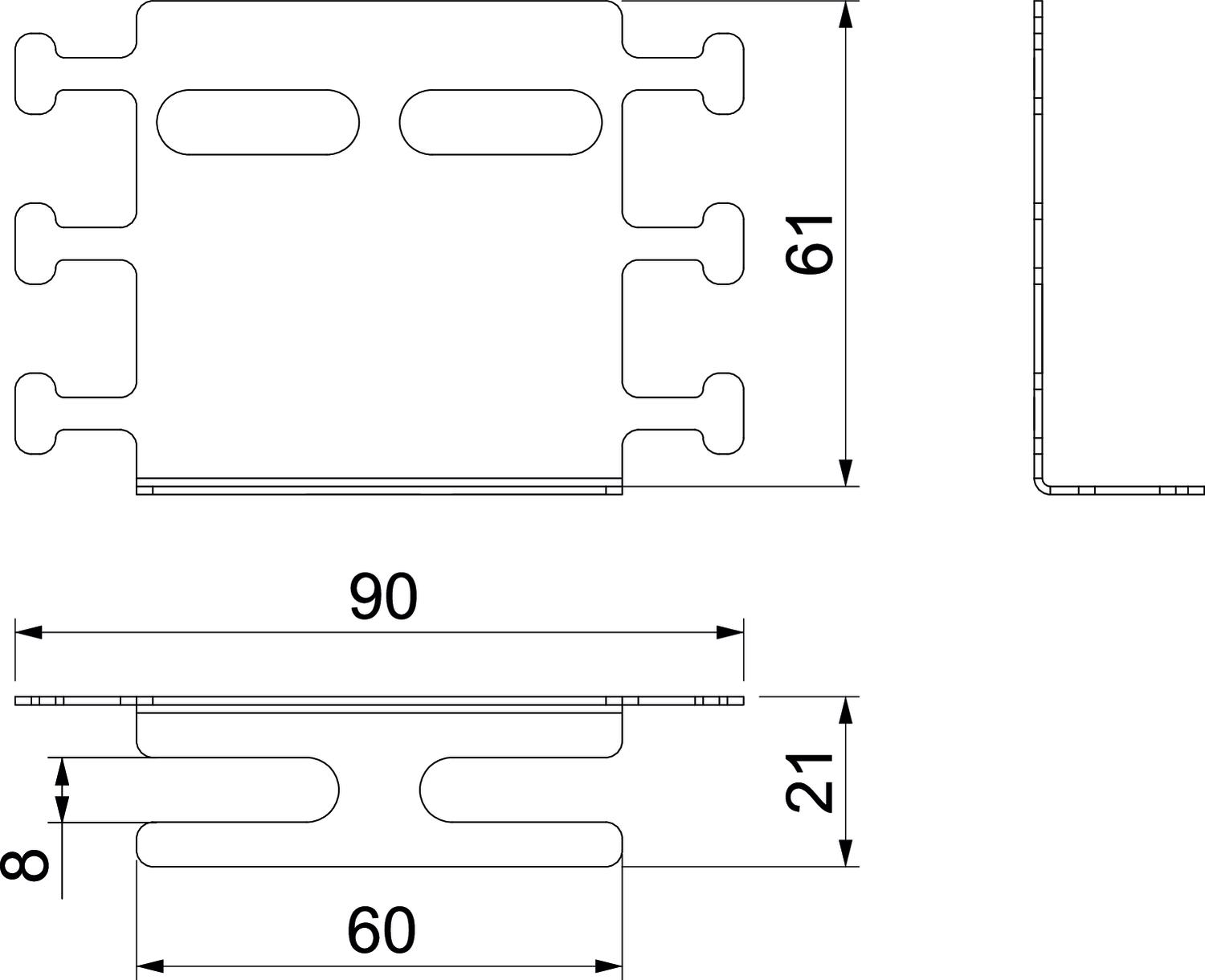

Rozměrový výkres LHS 60 / 7215292, 63.33 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
