FireBox T100 s násuvnými těsnicími průchodkami, dvojité svorky
Obj. č. 7205746 | EAN 4012196812370
- Popis výrobku
-

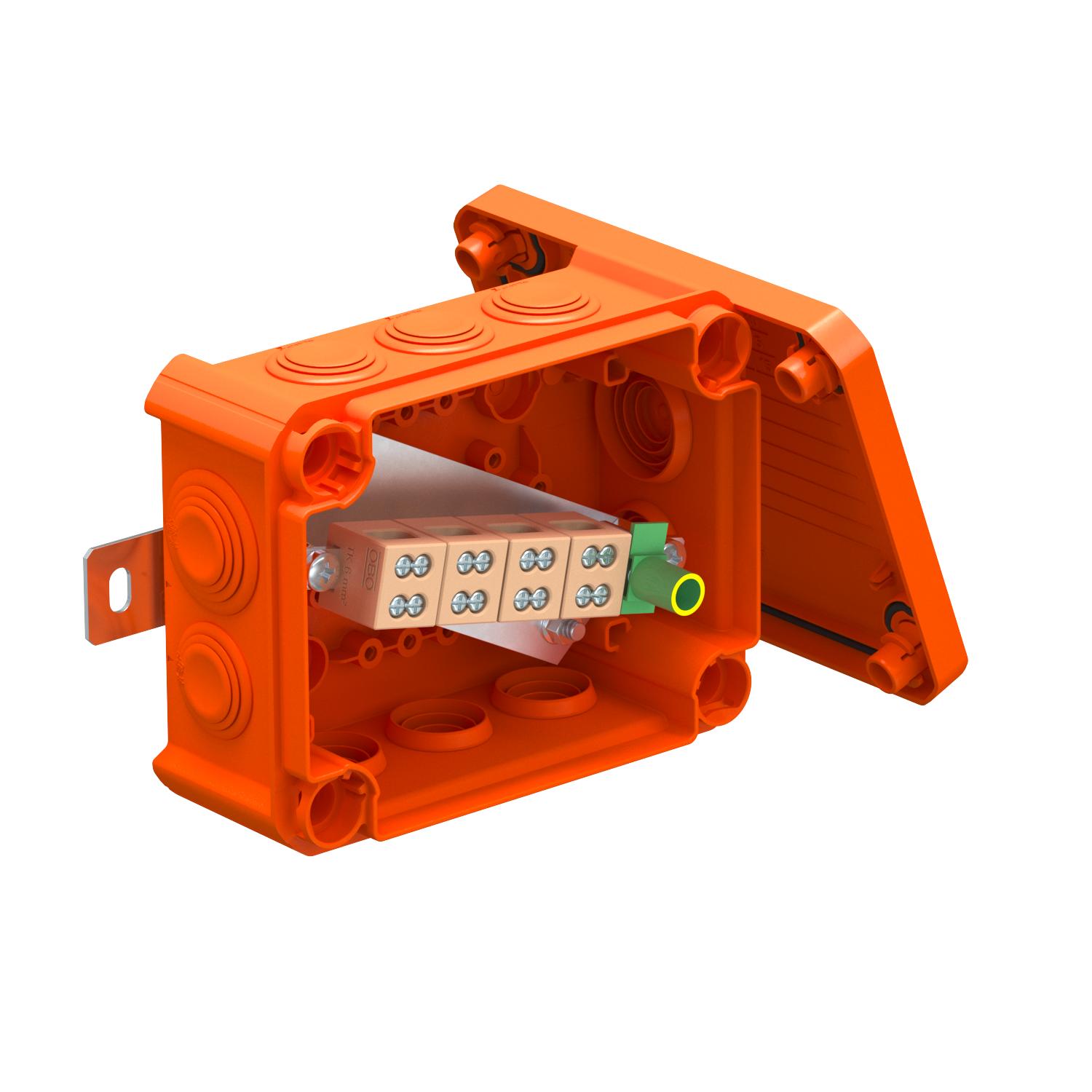

Popis výrobkuOdbočná krabice s keramickými dvojitými svorkami a měkkým násuvným těsněním. Dostatečný zapojovací prostor díky úhlopříčně umístěné přípojné jednotce s kompletně předmontovanými keramickými svorkami odolnými proti vysokým teplotám. Zelenožlutě označená ochranná svorka Upevnění k dobře přístupným vnějším jazýčkům. Schválená pro zachování elektrické funkčnosti kabelových zařízení podle DIN 4102-12, resp. ČSN 73 0895 s třídou až E90, resp. P90-R. Keramické svorky jsou testovány podle normy EN 60998-2-1:2004.
Včetně 2 šroubových kotev MMSplus P 6x35
-
- Technické údaje
-
Technické údaje

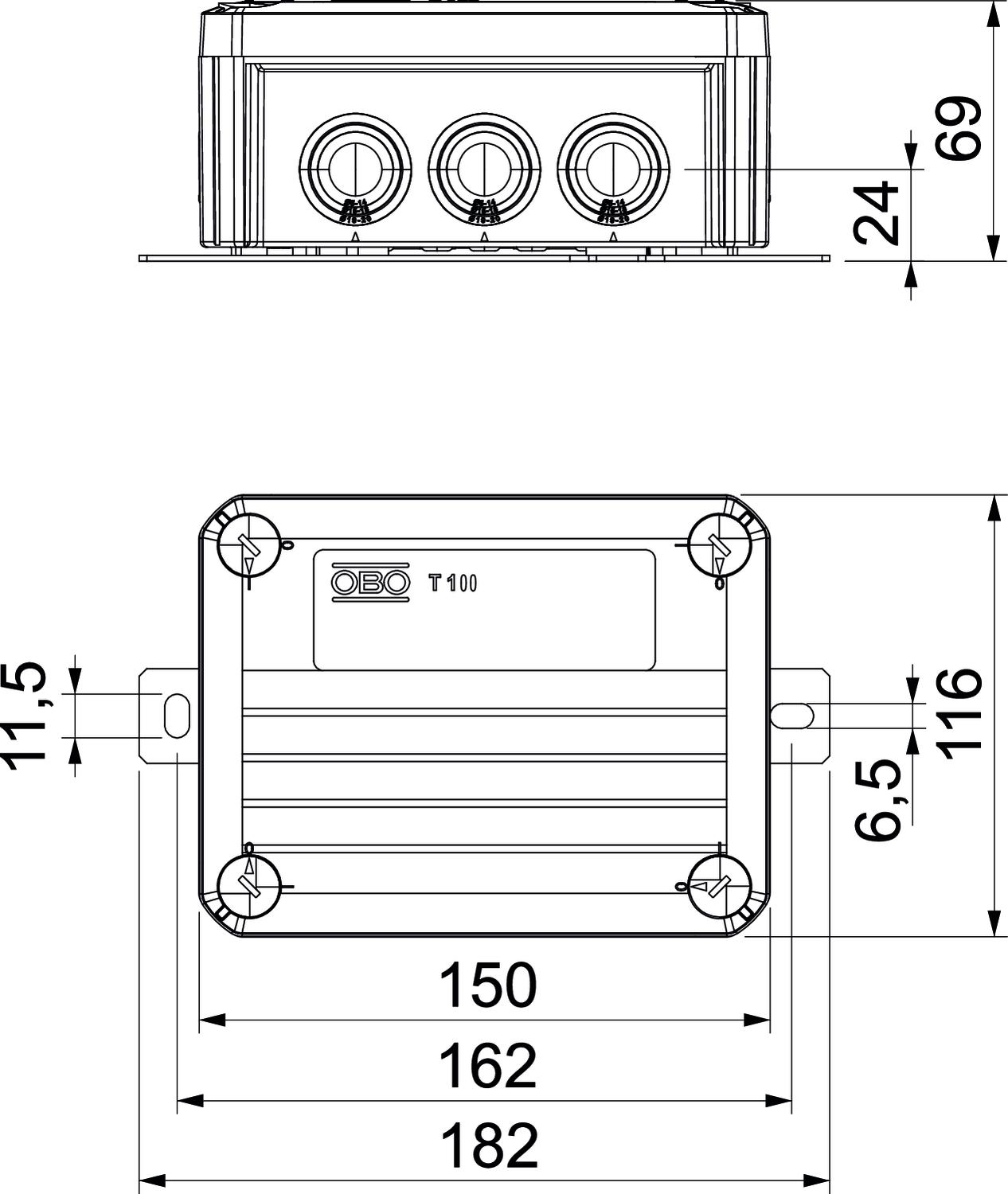

Barva pastelová oranžová; RAL 2003 Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 2,0011 kg CO₂e / 1 Kus Délka 150 mm Druh průchodky pouzdra Stupňovitá membrána s možností odříznutí Dvojité svorky 4 Jmenovité izolační napětí Ui 690 V Jmenovité napětí 660 V Jmenovitý průřez, min. 6 mm² Materiál Polypropylén Možnost řazení Ne Nárazuvzdorný Ne Ochranná svorka 1 Odolné proti povětrnostním vlivům Ne Osazení Svorka Plombovatelné Ne Počet svorek 5 Počet vstupů 10 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení zkoušené pro prostředí s nebezpečím výbuchu Ne Rozměr 150x116x67 Rozměr H 67 mm Rozměr L1 162 mm Rozměr L2 182 mm Rozměr B 116 mm Rozměr L 150 mm S víčkem Ano Se stíněním Ne Šířka 116 mm Stupeň krytí IP66 Transparentní víko Ne Tvar Hranaté Upevnění víka šroubovaný Vnitřní rozměry 136x102x57 mm Vrchní díl netransparentní Vstup zezadu Ne Výška 67 mm Vývody 8 × M25
2 × M32
Zachování funkčnosti E 90 - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Držák pojistek pro FireBox řady T
TE-FH 520 7205570 1 Kus
Keramická svorka, jednoduchá
TK 06 7205702 5 Kus
Keramická svorka, dvojitá
TK 06-2 7205703 5 Kus
Násuvné těsnění pro FireBox řady T
EDK 25 OR 7205675 10 Kus
Násuvné těsnění pro FireBox řady T
EDK 32 OR 7205677 10 Kus
Identifikační štítek pro kabelovou trasu
KS-E DE 7205423 10 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Montážní deska pro FireBox řady T, přední strana
MP-T6-F 7205790 1 Kus - Ke stažení
-
Datový list T100ED 06-2A / 7205746 , 0.34MB , pdfBrožura FireBox, řada T , 2.10MB , pdfEU prohlášení o shodě T100ED 06-2A / 7205746 , 0.13MB , pdfREACH Prohlášení o shodě T100ED 06-2A / 7205746 , 0.13MB , pdfRoHS Prohlášení o shodě T100ED 06-2A / 7205746 , 0.12MB , pdfNávod k montáži Firebox , 3.18MB , pdf
