FireBox T100, uzavřená, prázdná 136x102x57 | | IP66 | | pastelová oranžová; RAL 2003

FireBox T100, uzavřená, prázdná

Obj. č. 7205780 | EAN 4012196820238

Obj. č. / Typ

Vnitřní rozměry

Stupeň krytí	IP66

Barva	pastelová oranžová; RAL 2003

Popis výrobku

Popis výrobku

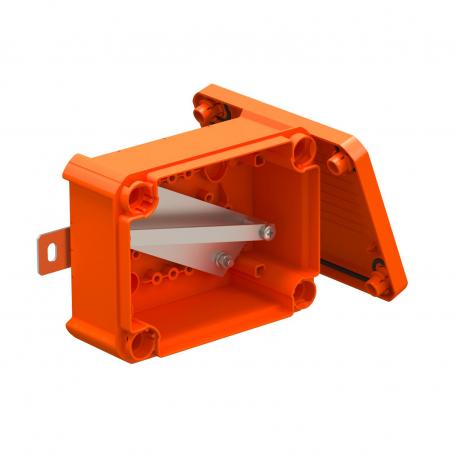

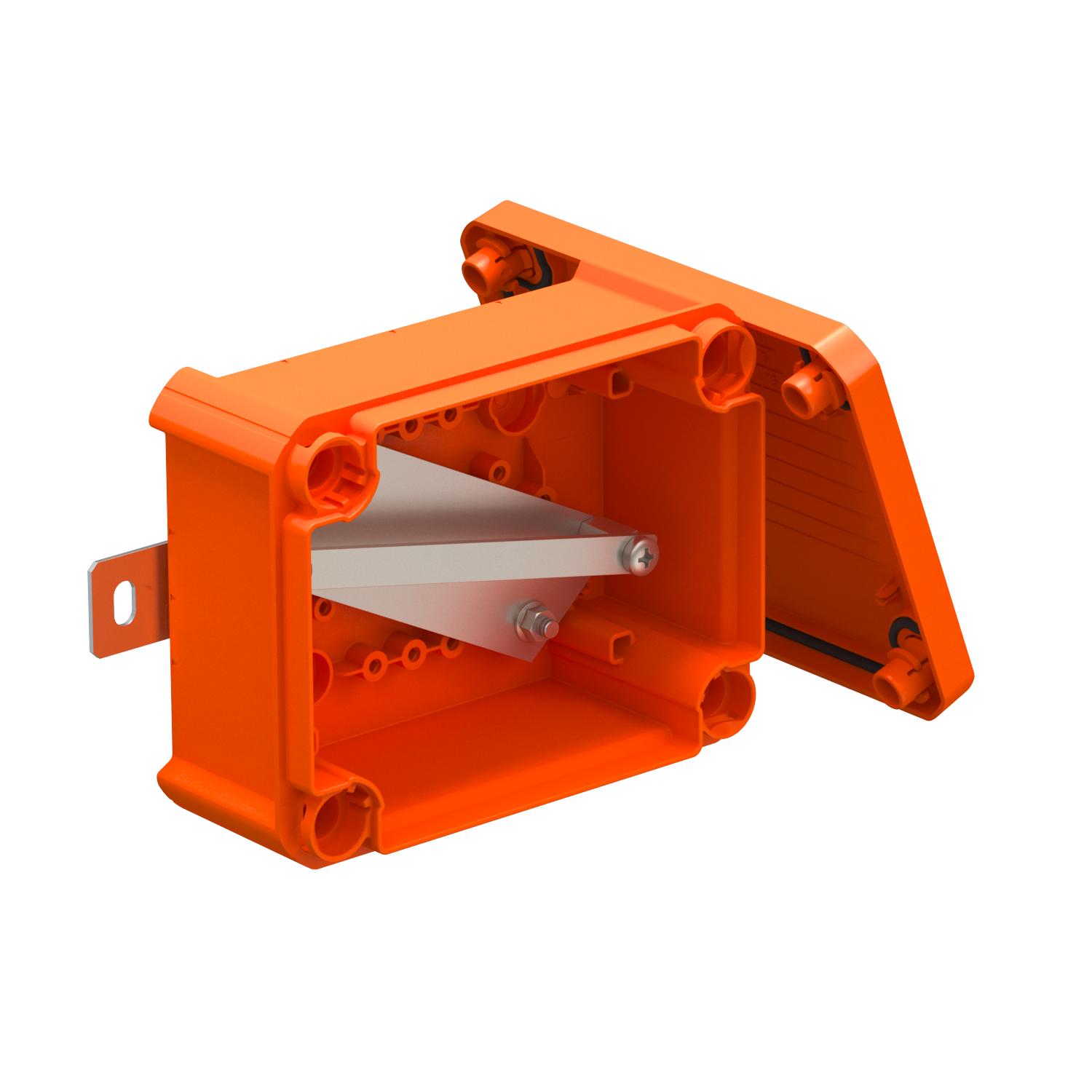

Neosazená propojovací a odbočná krabice pro volné osazení keramickými svorkami a kabelovými vývodkami. Rozměr A udává dostupnou délku nosné lišty pro zapojovací svorky. Dostatečný zapojovací prostor díky úhlopříčně umístěné nosné liště. Upevnění k dobře přístupným vnějším jazýčkům z ušlechtilé oceli. Schválená pro zachování elektrické funkčnosti kabelových zařízení podle DIN 4102-12, resp. ČSN 73 0895 s třídou až E90, resp. P90-R.

Technické údaje

Technické údaje

Barva	pastelová oranžová; RAL 2003
Bez obsahu halogenů	Ano
Délka	150 mm
Jmenovitý průřez, max.	6 mm²
Jmenovitý průřez, min.	0,5 mm²
Materiál	Polypropylén
Osazení	Nosná lišta
Plombovatelné	Ne

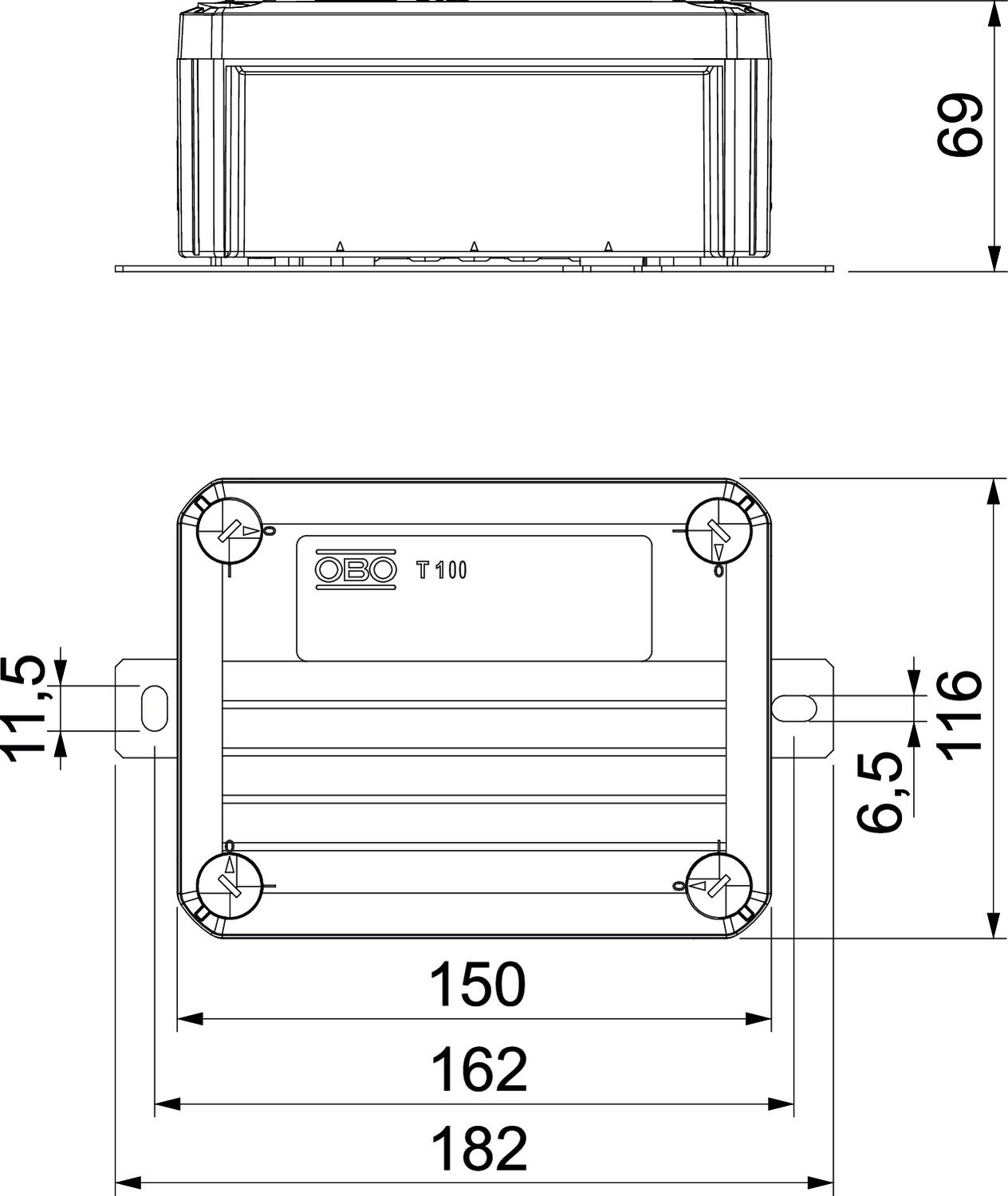

Rozměr	150x116x67
Rozměr H	67 mm
Rozměr L1	162 mm
Rozměr L2	182 mm
Rozměr A	101 mm

Rozměr B	116 mm
Rozměr L	150 mm
S víčkem	Ano
Se stíněním	Ne
Šířka	116 mm
Stupeň krytí	IP66
Upevnění víka	šroubovaný
Vnitřní rozměry	136x102x57 mm
Vrchní díl	netransparentní
Vstup zezadu	Ne
Výška	67 mm
Zachování funkčnosti	E 90

Všechny typy

Všechny typy

Typ	Vnitřní rozměry	Stupeň krytí	Barva	Obj. č.	Množství	Nejm. prod. jedn.
T100E 0VA	136x102x57 mm	IP66	pastelová oranžová; RAL 2003	7205780	Kus	1 Kus
T160E 0VA	176x135x67 mm	IP66	pastelová oranžová; RAL 2003	7205782	Kus	1 Kus
T250E 0VA	225x173x86 mm	IP66	pastelová oranžová; RAL 2003	7205784	Kus	1 Kus
T350E 0VA	267x182x110 mm	IP66	pastelová oranžová; RAL 2003	7205786	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Keramická svorka	TK 04	7205700	Kus	5 Kus
Keramická svorka, jednoduchá	TK 06	7205702	Kus	5 Kus
Keramická svorka, dvojitá	TK 06-2	7205703	Kus	5 Kus
Držák pojistek pro FireBox řady T	TE-FH 520	7205570	Kus	1 Kus
Kabelová vývodka, sada s pojistnou maticí	V-TEC VM16+ OR	7205657	Kus	10 Kus

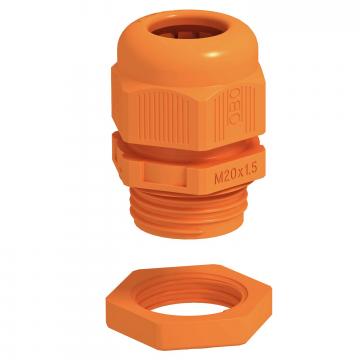

Kabelová vývodka, sada s pojistnou maticí	V-TEC VM20+ OR	7205660	Kus	10 Kus
Kabelová vývodka, sada s pojistnou maticí	V-TEC VM25+ OR	7205663	Kus	10 Kus
Identifikační štítek pro kabelovou trasu	KS-E DE	7205423	Kus	10 Kus
