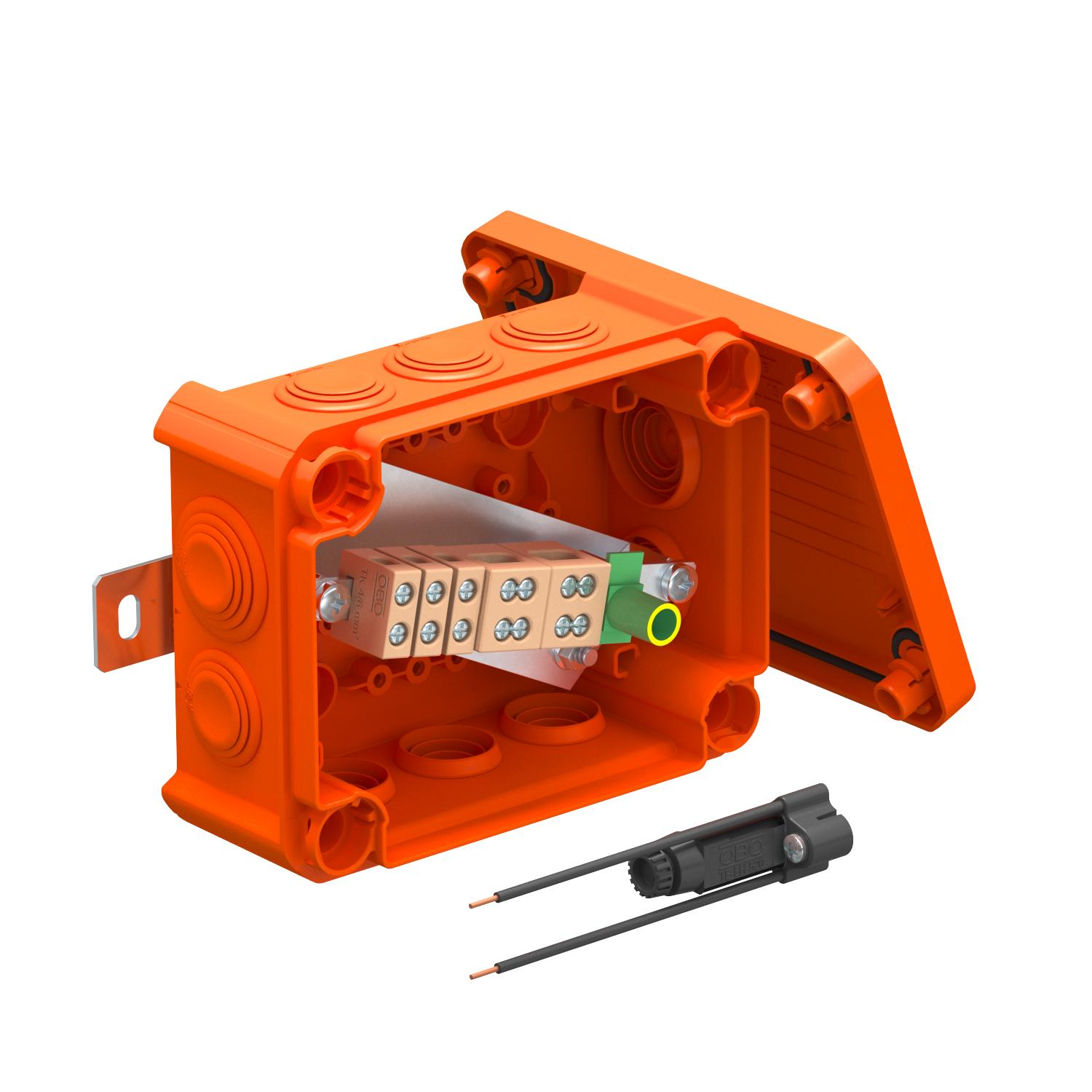

FireBox T100ED s vnějším upevněním a držákem pojistek 136x102x57 | 10 | IP66 | pastelová oranžová; RAL 2003

FireBox T100ED s vnějším upevněním a držákem pojistek

Obj. č. 7205752 | EAN 4012196812288

Obj. č. / Typ

Vnitřní rozměry

Počet vstupů

Stupeň krytí	IP66

Barva	pastelová oranžová; RAL 2003

Popis výrobku

Popis výrobku

Odbočná krabice s držákem pojistek a měkkým násuvným těsněním. Dostatečný zapojovací prostor díky úhlopříčně umístěné přípojné jednotce s kompletně předmontovanými keramickými svorkami odolnými proti vysokým teplotám. Zelenožlutě označená ochranná svorka Upevnění k dobře přístupným vnějším jazýčkům. Schválená pro zachování elektrické funkčnosti kabelových zařízení podle DIN 4102-12, resp. ČSN 73 0895 s třídou až E90, resp. P90-R. Keramické svorky jsou testovány podle normy EN 60998-2-1:2004.

Včetně 2 šroubových kotev MMSplus P 6x35

Technické údaje

Technické údaje

Barva	pastelová oranžová; RAL 2003
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	2,1902 kg CO₂e / 1 Kus
Délka	150 mm
Druh průchodky pouzdra	Stupňovitá membrána s možností odříznutí
Dvojité svorky	2
Jednotlivá svorka	3
Jmenovité izolační napětí Ui	690 V
Jmenovité napětí	660 V
Jmenovitý průřez, min.	6 mm²
Materiál	Polypropylén
Možnost řazení	Ne
Nárazuvzdorný	Ne
Ochranná svorka	1
Odolné proti povětrnostním vlivům	Ne
Osazení	Svorka
Plombovatelné	Ne
Počet svorek	6
Počet vstupů	10
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez

Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

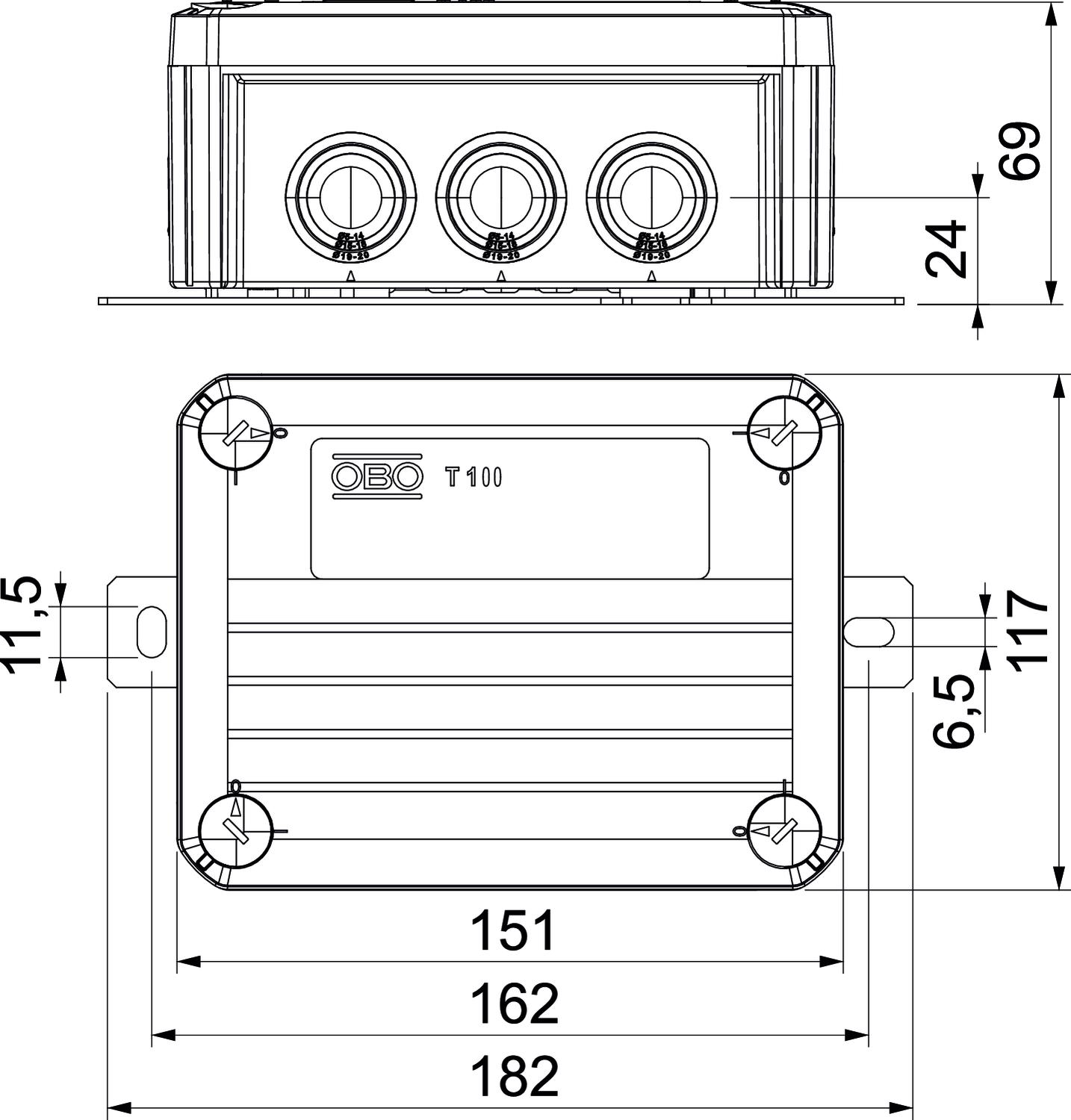

Rozměr	150x116x67
Rozměr H	67 mm
Rozměr L1	162 mm
Rozměr L2	182 mm
Rozměr B	116 mm
Rozměr L	150 mm
S víčkem	Ano
Se stíněním	Ne
Šířka	116 mm
Stupeň krytí	IP66
Transparentní víko	Ne
Tvar	Hranaté
Upevnění víka	šroubovaný
Vnitřní rozměry	136x102x57 mm
Vrchní díl	netransparentní
Vstup zezadu	Ne
Výška	67 mm
Vývody	8 × M25 2 × M32
Zachování funkčnosti	E 90

Všechny typy

Všechny typy

Typ	Vnitřní rozměry	Počet vstupů	Stupeň krytí	Barva	Obj. č.	Množství	Nejm. prod. jedn.
T100ED 06AF	136x102x57 mm	10	IP66	pastelová oranžová; RAL 2003	7205752	Kus	1 Kus
T160ED 10AF	176x135x67 mm	12	IP66	pastelová oranžová; RAL 2003	7205754	Kus	1 Kus
T250ED 16AF	225x173x86 mm	-	IP66	pastelová oranžová; RAL 2003	7205756	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

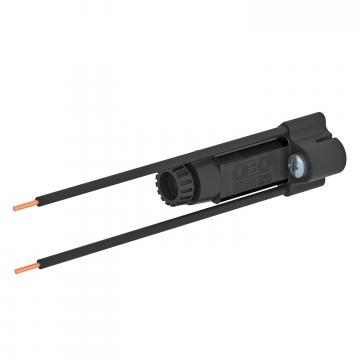

Držák pojistek pro FireBox řady T	TE-FH 520	7205570	Kus	1 Kus

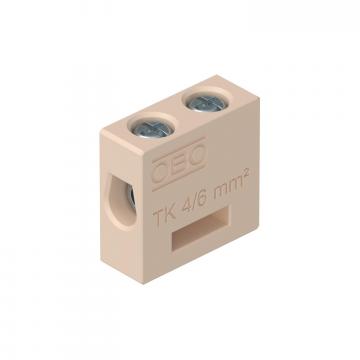

Keramická svorka, jednoduchá	TK 06	7205702	Kus	5 Kus

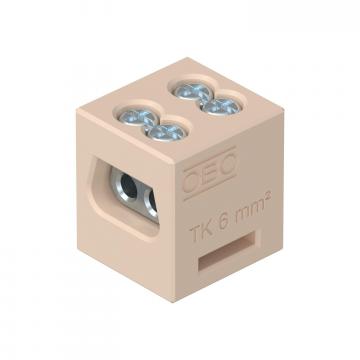

Keramická svorka, dvojitá	TK 06-2	7205703	Kus	5 Kus
Násuvné těsnění pro FireBox řady T	EDK 25 OR	7205675	Kus	10 Kus

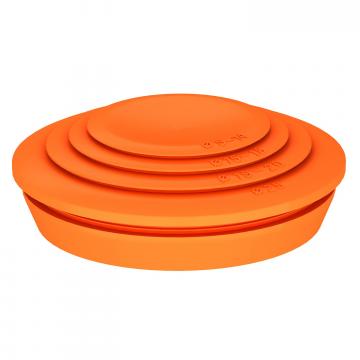

Násuvné těsnění pro FireBox řady T	EDK 32 OR	7205677	Kus	10 Kus
Identifikační štítek pro kabelovou trasu	KS-E DE	7205423	Kus	10 Kus
