Poznámka: Výroba tohoto výrobku bude ukončena.
Náhradu naleznete zde: 7205742 / FireBox T160 s násuvnými těsnicími průchodkami, jednotlivé svorky

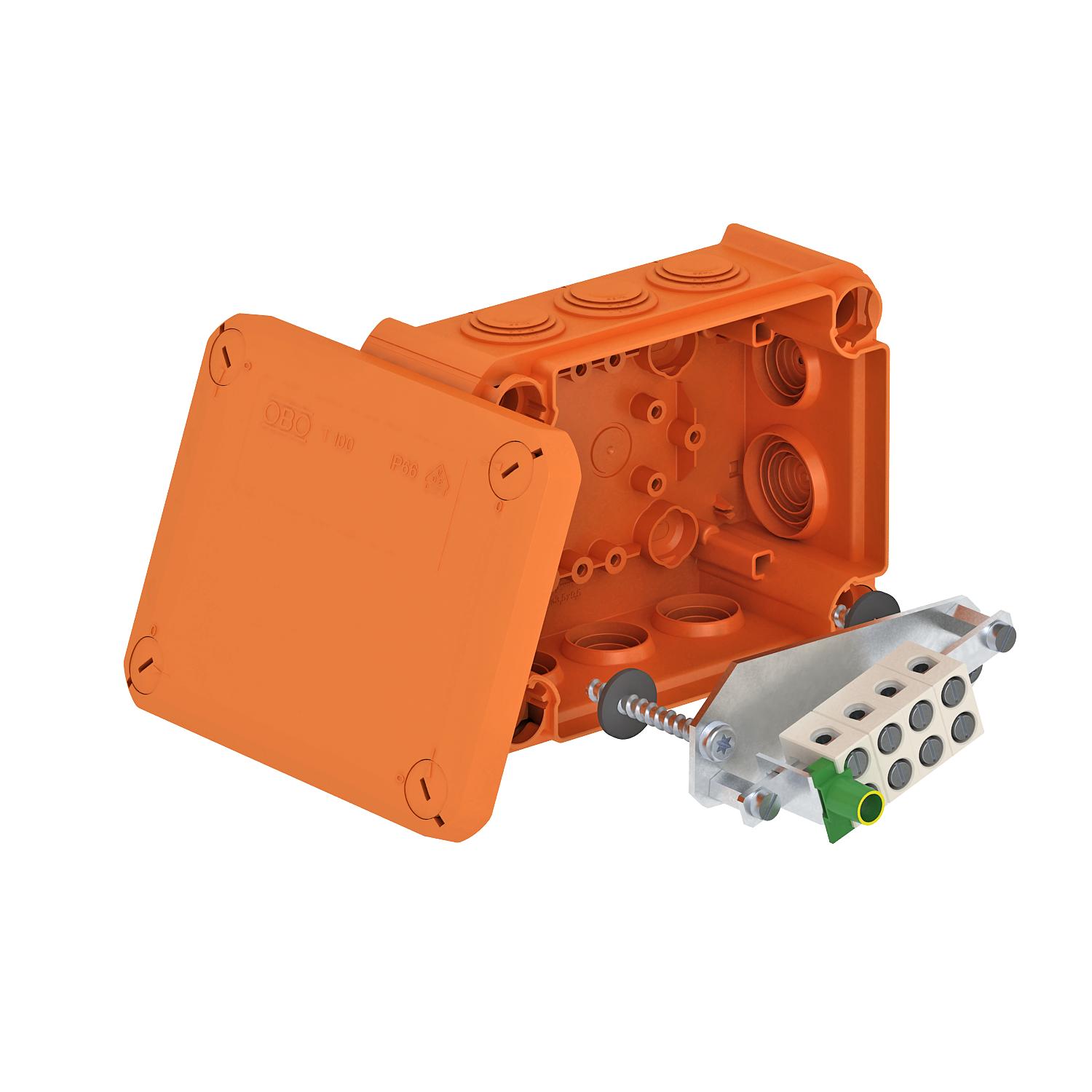

FireBox T100ED s vnitřním upevněním
Obj. č. 7205533 | EAN 4012195993087
- Popis výrobku
-
Popis výrobkuBezhalogenová odbočná krabice s předem namontovaným měkkým násuvným těsněním, schválena pro zachování elektrické funkčnosti dle DIN 4102, část 12.
Doba zachování funkčnosti až 90 minut.
Barva: Oranžová pastelová.
Včetně předem smontované připojovací jednotky vyrobené ze speciální keramiky odolné vůči vysokým teplotám a označeného terminálu ochranného vodiče. Dodávka s 2 protipožárními šroubovými kotvami MMS 6×50 pro upevnění bez potřeby použití hmoždinek.
Jmenovitý průřez napájecího kabelu: max. 10 mm². Maximálně dva pevné měděné vodiče 4 mm² na každém svorkovém místě.
Vysoký stupeň krytí IP66, třída odolnosti proti mechanickým rázům IK08.
Podrobnosti o typech kabelů a jejich výrobcích naleznete v odpovídajícím schválení.
-
- Technické údaje
-
Technické údaje

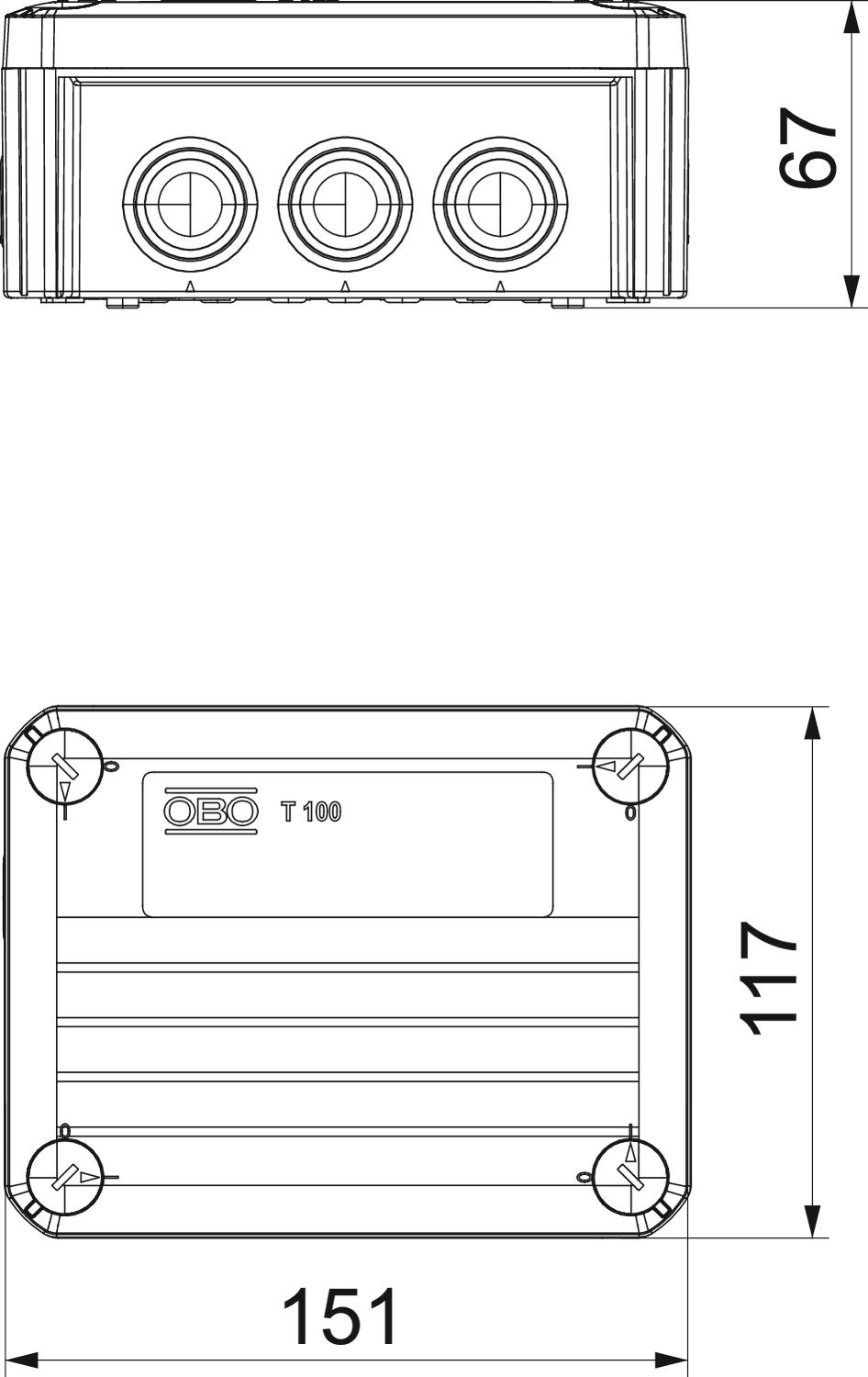

Barva pastelová oranžová; RAL 2003 Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 1,5309 kg CO₂e / 1 Kus Délka 150 mm Druh průchodky pouzdra Stupňovitá membrána s možností odříznutí Jmenovité izolační napětí Ui 690 V Jmenovité napětí 660 V Jmenovitý průřez, min. 10 mm² Materiál Polypropylén Možnost řazení Ne Nárazuvzdorný Ne Odolné proti povětrnostním vlivům Ne Osazení Svorka Plombovatelné Ne Počet svorek 5 Počet vstupů 10 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení zkoušené pro prostředí s nebezpečím výbuchu Ne Rozměr 150x116x67 S víčkem Ano Se stíněním Ne Šířka 116 mm Stupeň krytí IP66 Transparentní víko Ne Tvar Hranaté Upevnění víka šroubovaný Vnitřní rozměry 136x102x57 mm Vrchní díl netransparentní Vstup zezadu Ne Výška 67 mm Vývody 8 × M25
2 × M32
Zachování funkčnosti E 90 - Všechny typy
- Ke stažení
-
Datový list T 100 ED 10-5 / 7205533 , 0.37MB , pdfBrožura FireBox, řada T , 2.10MB , pdfEU prohlášení o shodě T 100 ED 10-5 / 7205533 , 0.13MB , pdfREACH Prohlášení o shodě T 100 ED 10-5 / 7205533 , 0.12MB , pdfRoHS Prohlášení o shodě T 100 ED 10-5 / 7205533 , 0.12MB , pdf
