FireBox T250 s násuvnými těsnicími průchodkami, dvojité svorky
Obj. č. 7205750 | EAN 4012196812271
- Popis výrobku
-

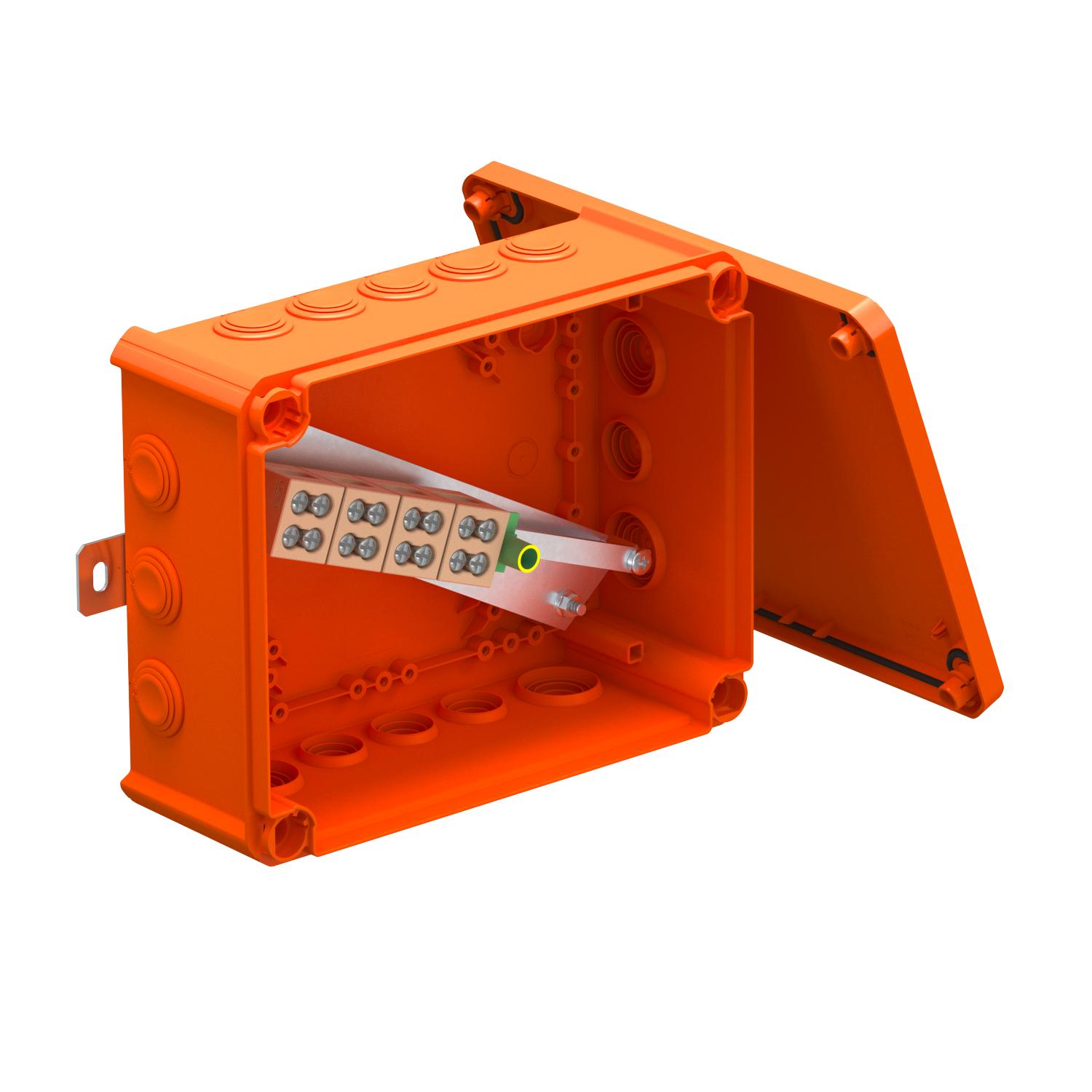

Popis výrobkuOdbočná krabice s keramickými dvojitými svorkami a měkkým násuvným těsněním. Dostatečný zapojovací prostor díky úhlopříčně umístěné přípojné jednotce s kompletně předmontovanými keramickými svorkami odolnými proti vysokým teplotám. Zelenožlutě označená ochranná svorka Upevnění k dobře přístupným vnějším jazýčkům. Schválená pro zachování elektrické funkčnosti kabelových zařízení podle DIN 4102-12, resp. ČSN 73 0895 s třídou až E90, resp. P90-R. Keramické svorky jsou testovány podle normy EN 60998-2-1:2004.
Včetně 2 šroubových kotev MMSplus P 6x35
-
- Technické údaje
-
Technické údaje

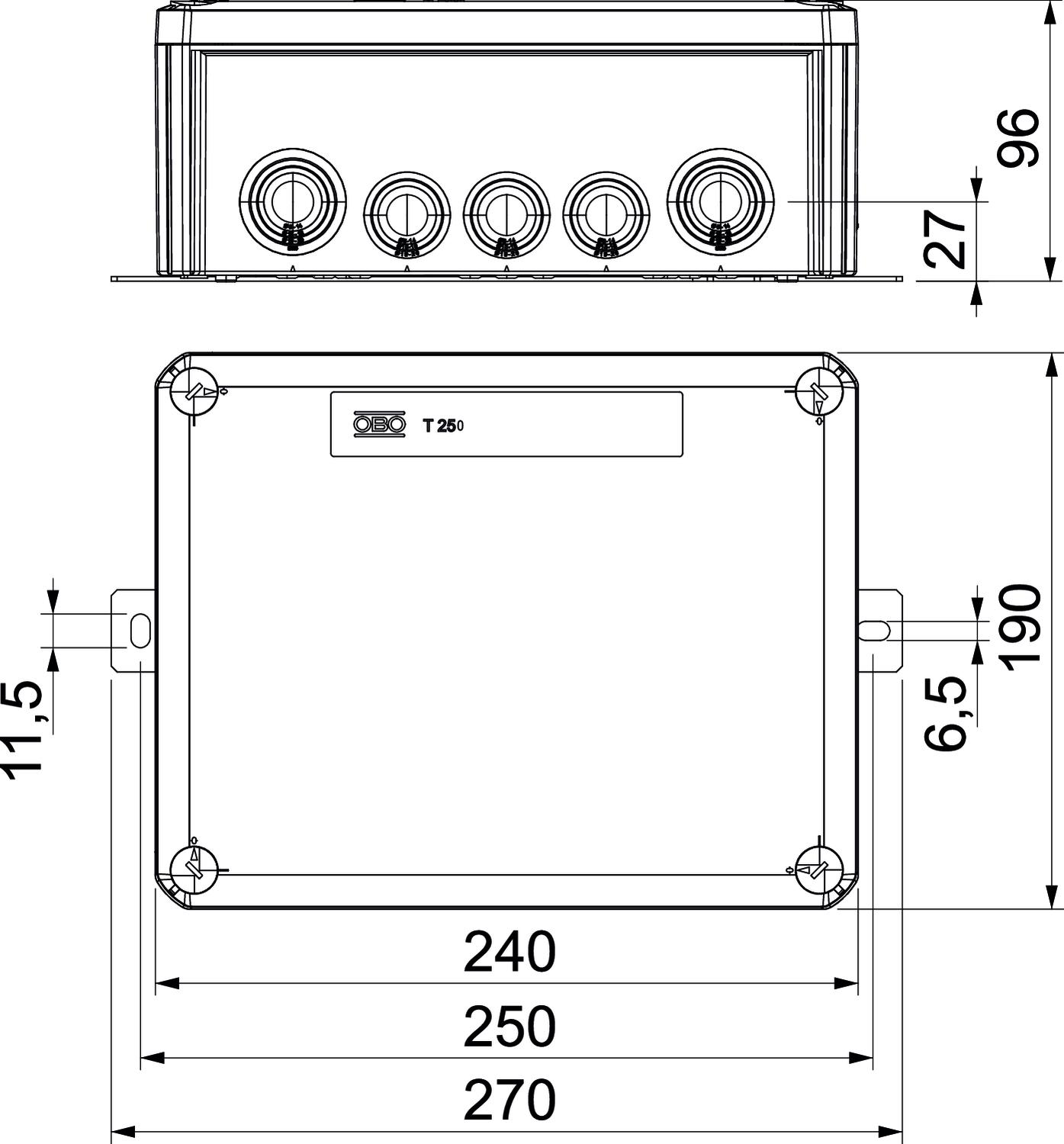

Barva pastelová oranžová; RAL 2003 Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 3,4705 kg CO₂e / 1 Kus Druh průchodky pouzdra Stupňovitá membrána s možností odříznutí Dvojité svorky 4 Jmenovité napětí 660 V Jmenovitý průřez, min. 16 mm² Materiál Polypropylén Možnost řazení Ne Nárazuvzdorný Ne Ochranná svorka 1 Odolné proti povětrnostním vlivům Ne Osazení Svorka Plombovatelné Ne Počet svorek 5 Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení zkoušené pro prostředí s nebezpečím výbuchu Ne Rozměr 240x190x95 Rozměr H 95 mm Rozměr L1 250 mm Rozměr L2 270 mm Rozměr B 190 mm Rozměr L 240 mm S víčkem Ano Se stíněním Ne Stupeň krytí IP66 Transparentní víko Ne Tvar Hranaté Upevnění víka šroubovaný Vnitřní rozměry 225x173x86 mm Vrchní díl netransparentní Vstup zezadu Ne Vývody 9 × M25
7 × M32
Zachování funkčnosti E 90 - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Držák pojistek pro FireBox řady T
TE-FH 520 7205570 1 Kus
Keramická svorka, jednoduchá
TK 16 7205706 5 Kus
Keramická svorka, dvojitá
TK 16-2 7205707 5 Kus
Násuvné těsnění pro FireBox řady T
EDK 25 OR 7205675 10 Kus
Násuvné těsnění pro FireBox řady T
EDK 32 OR 7205677 10 Kus
Identifikační štítek pro kabelovou trasu
KS-E DE 7205423 10 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Montážní deska pro FireBox řady T, přední strana
MP-T6-F 7205790 1 Kus - Ke stažení
-
Datový list T250ED 16-2A / 7205750 , 0.26MB , pdfBrožura FireBox, řada T , 2.10MB , pdfEU prohlášení o shodě T250ED 16-2A / 7205750 , 0.13MB , pdfREACH Prohlášení o shodě T250ED 16-2A / 7205750 , 0.13MB , pdfRoHS Prohlášení o shodě T250ED 16-2A / 7205750 , 0.12MB , pdfNávod k montáži Firebox , 3.18MB , pdf
