FireBox T250 s násuvnými těsnicími průchodkami, jednotlivé svorky 225x173x86 | | IP66 | pastelová oranžová; RAL 2003

FireBox T250 s násuvnými těsnicími průchodkami, jednotlivé svorky

Obj. č. 7205744 | EAN 4012196812349

Obj. č. / Typ

Vnitřní rozměry

Počet vstupů

Stupeň krytí	IP66

Barva	pastelová oranžová; RAL 2003

Popis výrobku

Popis výrobku

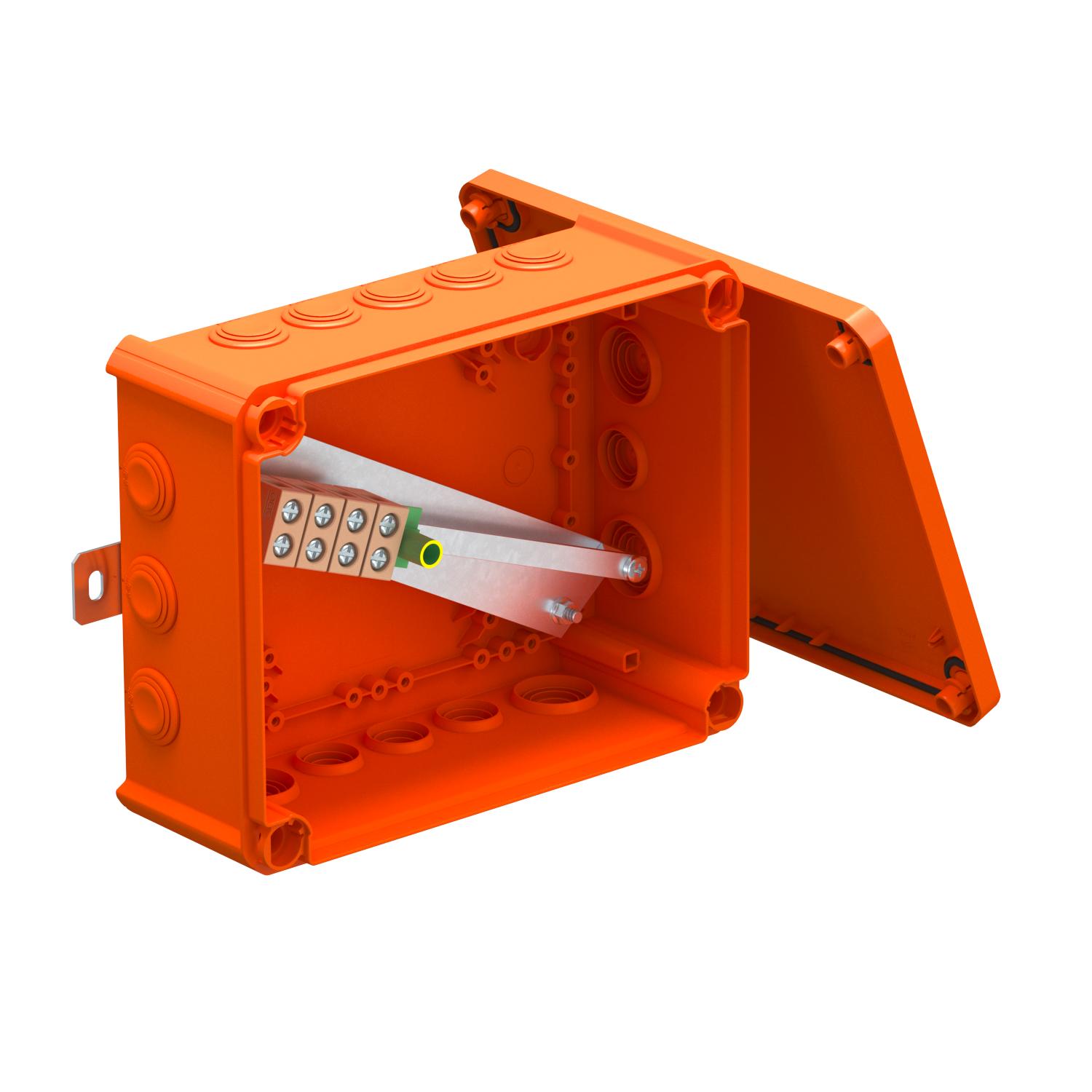

Propojovací krabice s měkkým násuvným těsněním. Dostatečný zapojovací prostor díky úhlopříčně umístěné přípojné jednotce s kompletně předmontovanými keramickými svorkami odolnými proti vysokým teplotám. Zelenožlutě označená ochranná svorka Upevnění k dobře přístupným vnějším jazýčkům. Schválená pro zachování elektrické funkčnosti kabelových zařízení podle DIN 4102-12, resp. ČSN 73 0895 s třídou až E90, resp. P90-R. Keramické svorky jsou testovány podle normy EN 60998-2-1:2004.

Včetně 2 šroubových kotev MMSplus P 6x35

Technické údaje

Technické údaje

Barva	pastelová oranžová; RAL 2003
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	3,3001 kg CO₂e / 1 Kus
Délka	240 mm
Druh průchodky pouzdra	Stupňovitá membrána s možností odříznutí
Jednotlivá svorka	4
Jmenovité napětí	660 V
Jmenovitý průřez, min.	16 mm²
Materiál	Polypropylén
Možnost řazení	Ne
Nárazuvzdorný	Ne
Ochranná svorka	1
Odolné proti povětrnostním vlivům	Ne
Osazení	Svorka
Plombovatelné	Ne
Počet svorek	5
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

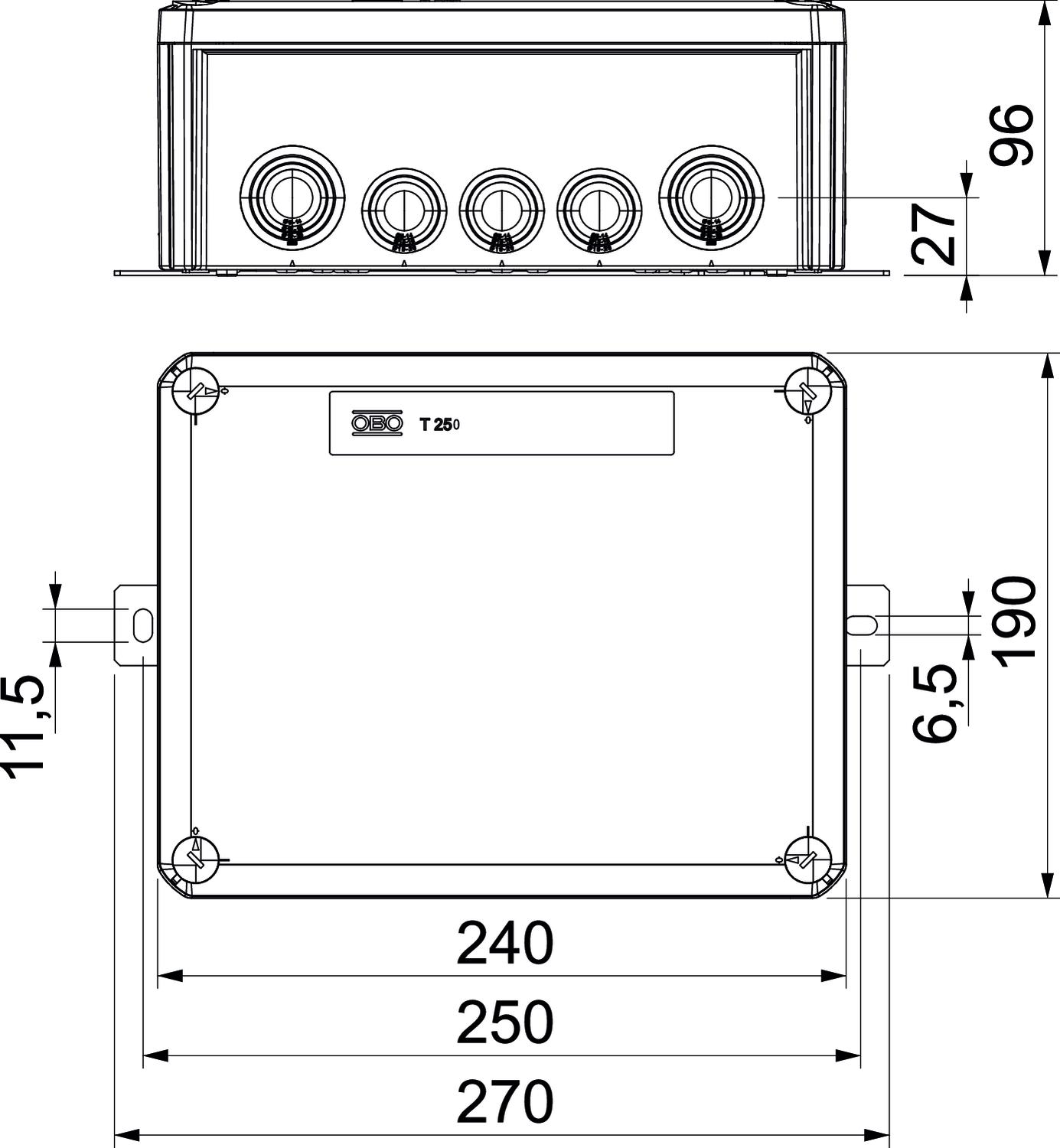

Rozměr	240x190x95
Rozměr H	95 mm
Rozměr L1	250 mm
Rozměr L2	270 mm
Rozměr B	190 mm
Rozměr L	240 mm
S víčkem	Ano
Se stíněním	Ne
Šířka	190 mm
Stupeň krytí	IP66
Transparentní víko	Ne
Tvar	Hranaté
Upevnění víka	šroubovaný
Vnitřní rozměry	225x173x86 mm
Vrchní díl	netransparentní
Vstup zezadu	Ne
Výška	95 mm
Vývody	9 × M25 7 × M32
Zachování funkčnosti	E 90

Všechny typy

Všechny typy

Typ	Vnitřní rozměry	Počet vstupů	Stupeň krytí	Barva	Obj. č.	Množství	Nejm. prod. jedn.
T100ED 06A	136x102x57 mm	10	IP66	pastelová oranžová; RAL 2003	7205740	Kus	1 Kus
T160ED 10A	176x135x67 mm	12	IP66	pastelová oranžová; RAL 2003	7205742	Kus	1 Kus
T250ED 16A	225x173x86 mm	-	IP66	pastelová oranžová; RAL 2003	7205744	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Držák pojistek pro FireBox řady T	TE-FH 520	7205570	Kus	1 Kus
Keramická svorka, jednoduchá	TK 16	7205706	Kus	5 Kus
Keramická svorka, dvojitá	TK 16-2	7205707	Kus	5 Kus
Násuvné těsnění pro FireBox řady T	EDK 25 OR	7205675	Kus	10 Kus
Násuvné těsnění pro FireBox řady T	EDK 32 OR	7205677	Kus	10 Kus
Identifikační štítek pro kabelovou trasu	KS-E DE	7205423	Kus	10 Kus
