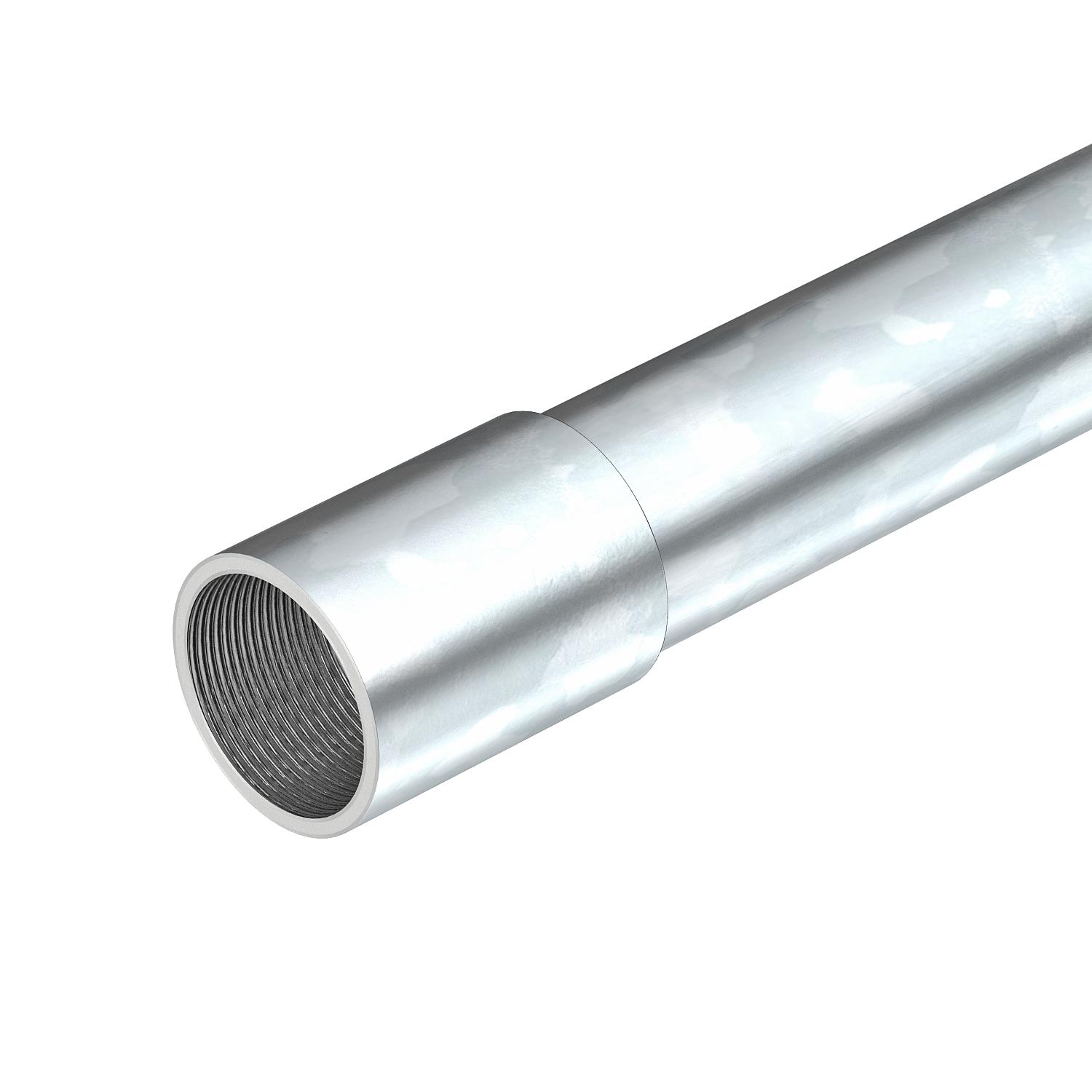

Galvanicky zinkovaná ocelová trubka, se závitem

Obj. č. 2046866 | EAN 4012195924906

3000 mm
Popis výrobku
Popis výrobku
Elektroinstalační trubka dle EN 61386-1, se závitovými konci dle EN 60423, pro mechanickou ochranu kabelů a vedení.
S vnitřní stěnou bez otřepů. Třída antikorozní ochrany 2 (střední). Na každou trubku je již našroubována spojka.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Závit metrický
  • Třída zachování funkčnosti E30 resp. P30-R resp. PS30
  • Třída zachování funkčnosti E90 resp. P90-R resp. PS90
Technické údaje

Rozměry

Délka 3000 mm
Instalace do betonu Ano
Instalace do dutých stěn Ano
Instalace do země Ne
Instalace na dřevo Ano
Instalace ve venkovním prostoru Ne
Kartáčovaný povrch Ne
Klasifikační kód 55571
Leštěný povrch Ne
Materiál Ocel
Na omítku Ano
Pod omítku Ano
Podlahová instalace (mazanina) Ano
Podlahová instalace (živice, horký asfalt) Ano
Povrch Galvanicky pozinkováno
Přípojka 1, instalační trubka Spojka
Přípojka 2, instalační trubka Vnější závit (metrický)
Provedení trubek pevné se závitem

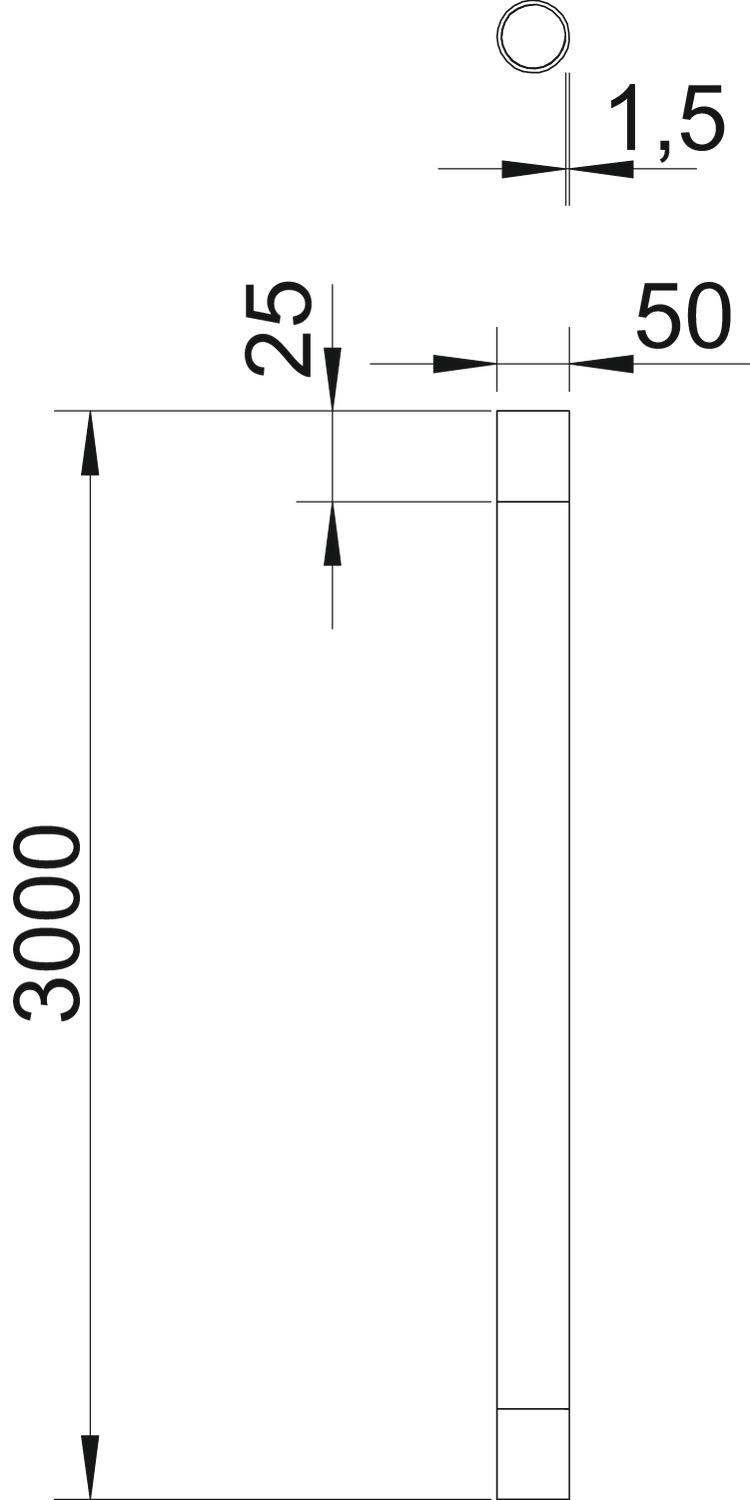

Rozměr M50x1,5,3000
Rozměr m (mm) M50
Rozměr D 50 mm
Rozměr I 25 mm
Rozměr L 3000 mm
Rozměr t 1,5 mm
Stroje a instalace zařízení Ne
Teplotní rozsah použití, max. 400 °C
Teplotní rozsah použití, min. -45 °C
Vnější průměr 50 mm
Závit M50x1,5
Všechny typy

Všechny typy

Typ Rozměr D Rozměr L Rozměr t Závit Obj. č. Množství Nejm. prod. jedn.
SM16W G 16 mm 3000 mm 1,3 mm M16x1,5 2046861
30 m
SM20W G 20 mm 3000 mm 1,5 mm M20x1,5 2046862
30 m
SM25W G 25 mm 3000 mm 1,5 mm M25x1,5 2046863
30 m
SM32W G 32 mm 3000 mm 1,5 mm M32x1,5 2046864
21 m
SM40W G 40 mm 3000 mm 1,5 mm M40x1,5 2046865
15 m
SM50W G 50 mm 3000 mm 1,5 mm M50x1,5 2046866
15 m
SM63W G 63 mm 3000 mm 1,7 mm M63x1,5 2046867
9 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Galvanicky zinkovaný ocelový oblouk, se závitem Galvanicky zinkovaný ocelový oblouk, se závitem SBNM50 G 2046783
5 Kus

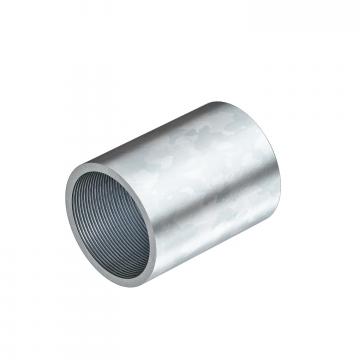

Galvanicky zinkovaná ocelová spojka, se závitem Galvanicky zinkovaná ocelová spojka, se závitem SVM50W G 2046880
10 Kus

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Distanční příchytka ASL 733 G Distanční příchytka ASL 733 G ASL 733 53 G 1362784
20 Kus

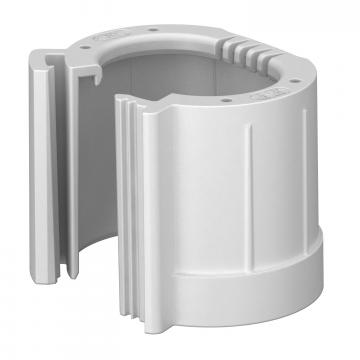

Trubková koncovka, dělitelná, metrická, světle šedá Trubková koncovka, dělitelná, metrická, světle šedá 129 TB M50 2047890
30 Kus
