Galvanicky zinkovaný ocelový oblouk, se závitem
Obj. č. 2046778 | EAN 4012196388165
- Popis výrobku
-

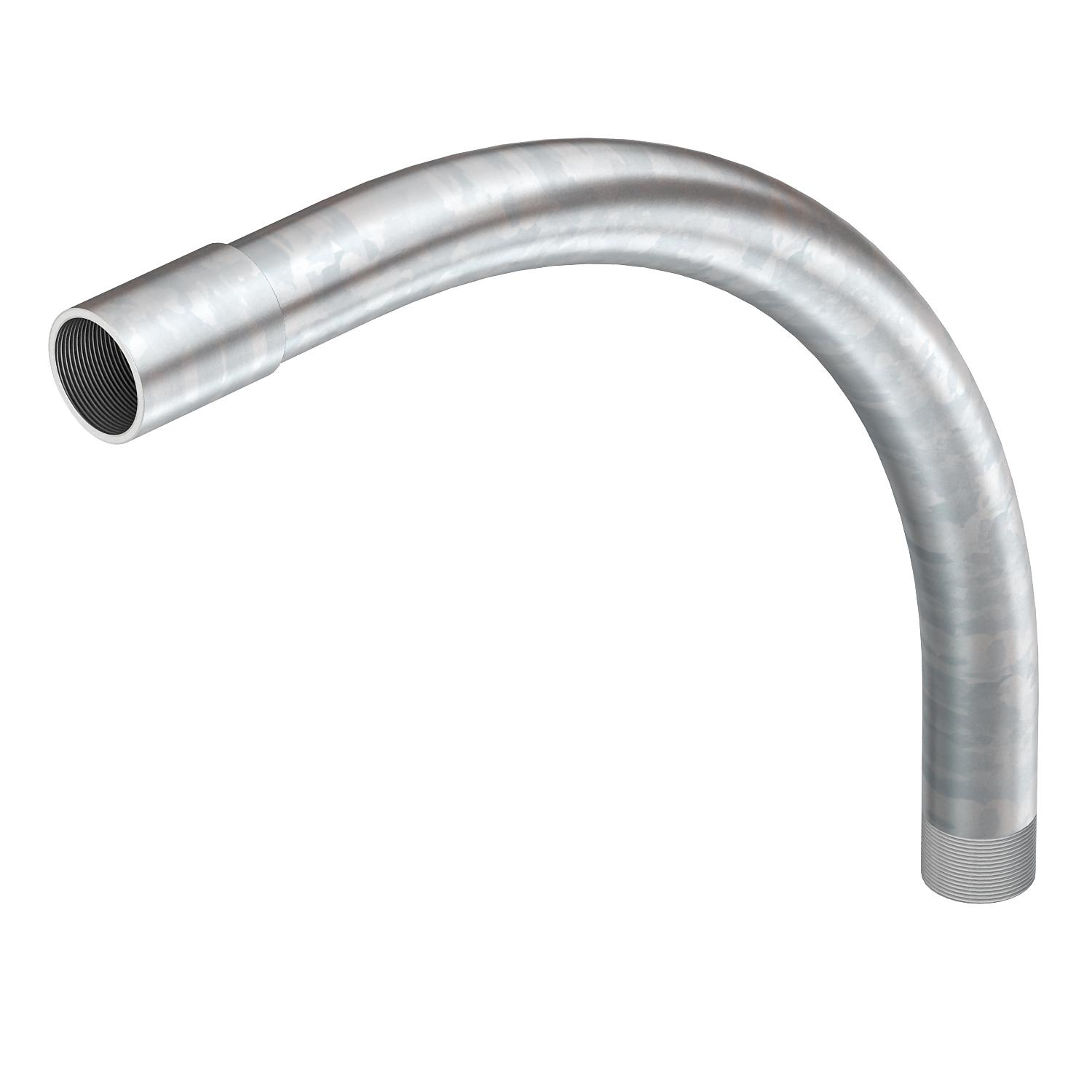

Popis výrobkuOblouk 90° pro elektroinstalační trubky dle EN 61386-1 se závitovými konci dle ČSN EN 60423. S vnitřní stěnou bez otřepů.
Na každý trubkový oblouk je již našroubovaná spojka.
-
- Technické údaje
-
Technické údaje

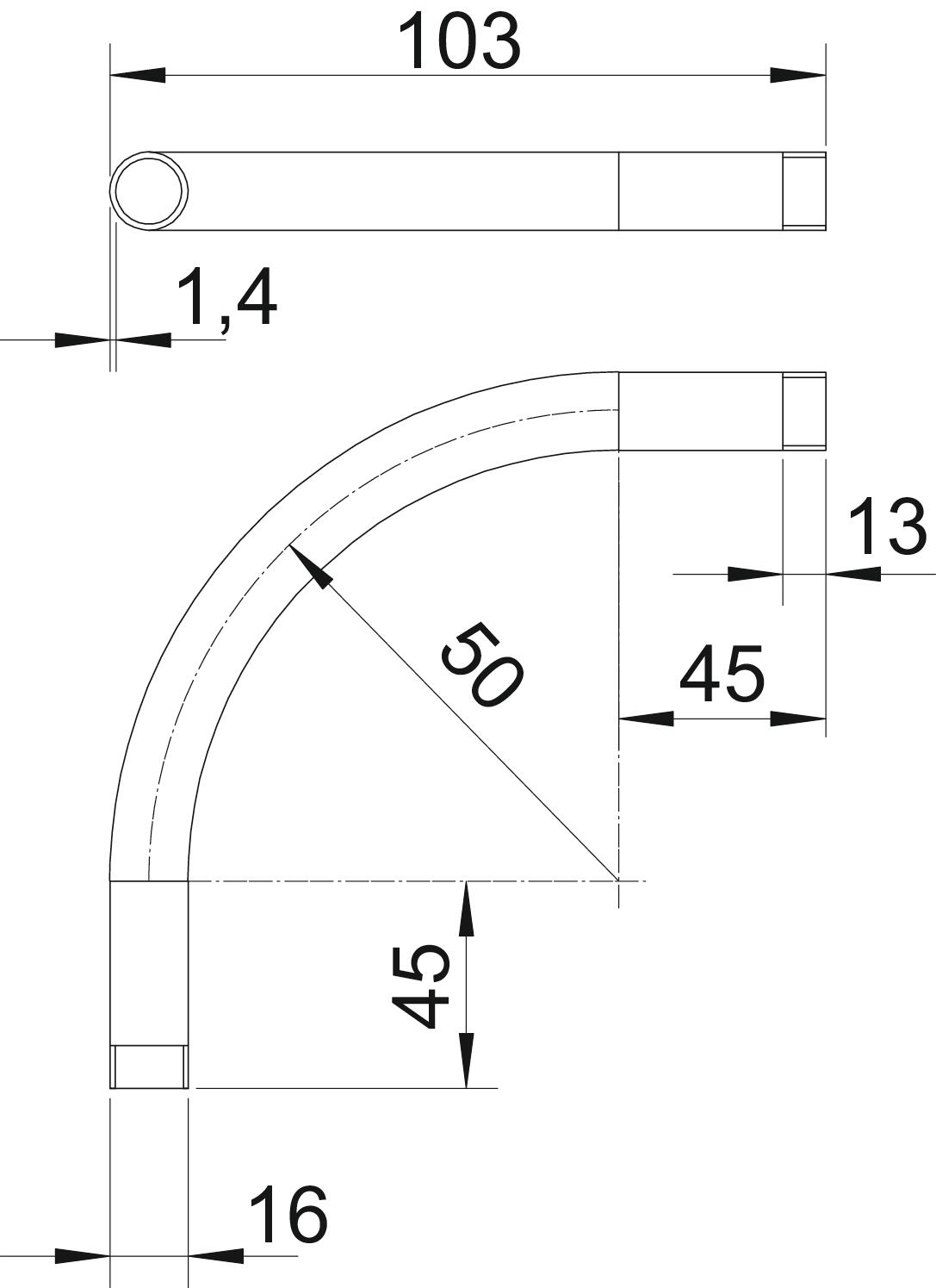

Bez obsahu halogenů Ne Dvoudílný Ne Flexibilita Ne Kartáčovaný povrch Ne Leštěný povrch Ne Materiál Ocel Povrch Galvanicky pozinkováno Pro jmenovitý průměr trubky 16 mm Provedení Závit Rozměr M16x1,5 Rozměr m (mm) M16 Rozměr A 45 mm Rozměr B 103 mm Rozměr D 16 mm Rozměr I 13 mm Rozměr R 50 mm Rozměr t 1,4 mm Se spojkou Ano S inspekčním otvorem a víkem Ne Úhel oblouku 90 ° Závit M16x1,5 - Všechny typy
- Ke stažení
-
Datový list SBNM16 G / 2046778 , 0.27MB , pdfEU prohlášení o shodě SBNM16 G / 2046778 , 0.06MB , pdfREACH Prohlášení o shodě SBNM16 G / 2046778 , 0.12MB , pdfRoHS Prohlášení o shodě SBNM16 G / 2046778 , 0.12MB , pdf
