Hliníková spojka, bez závitu 27,6 | 25,2 |

morepic-1

morepic-2

Hliníková spojka, bez závitu

Obj. č. 2046024 | EAN 4012195926023

Obj. č. / Typ

Rozměr D

Rozměr d

Popis výrobku

Popis výrobku

Díl příslušenství: zásuvná spojka, pro spojení mezi elektroinstalačními trubkami. S vnitřní stěnou bez otřepů.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ano
Délka	60 mm
Dvoudílný	Ne
Kartáčovaný povrch	Ne
Leštěný povrch	Ne
Materiál	Hliník
Pro průměr trubky	25 mm
Provedení	Zásuvné
Rozměr	Ø25mm
Rozměr m (mm)	25

Rozměr D	27,6 mm
Rozměr d	25,2 mm
Rozměr I	30 mm
Rozměr L	60 mm
Rozměr t	1,2 mm
S inspekčním otvorem a víkem	Ne
Teplotní rozsah použití, max.	250 °C
Teplotní rozsah použití, min.	-45 °C
Velikost	25

Všechny typy

Všechny typy

Typ	Rozměr D	Rozměr d	Obj. č.	Množství	Nejm. prod. jedn.
SV16W ALU	18,6 mm	16,2 mm	2046022	Kus	50 Kus
SV20W ALU	22,6 mm	20,2 mm	2046023	Kus	50 Kus
SV25W ALU	27,6 mm	25,2 mm	2046024	Kus	50 Kus
SV32W ALU	34,6 mm	32,2 mm	2046025	Kus	50 Kus
SV40W ALU	43 mm	40,2 mm	2046026	Kus	20 Kus
SV50W ALU	53 mm	50,2 mm	2046027	Kus	20 Kus
SV63W ALU	66,2 mm	63,2 mm	2046028	Kus	20 Kus

Ke stažení

Datový list SV25W ALU / 2046024 , 0.16MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU prohlášení o shodě SV25W ALU / 2046024 , 0.06MB , pdf

Stáhnout

REACH Prohlášení o shodě SV25W ALU / 2046024 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě SV25W ALU / 2046024 , 0.12MB , pdf

Stáhnout

Schvalovací značka Souhlas s použitím značky VDE pro systém pevných elektroinstalačních trubek SM..W ALU , 0.17MB , pdf

Stáhnout

Schvalovací značka Souhlas s použitím značky VDE pro systém pevných elektroinstalačních trubek S..W ALU , 0.17MB , pdf

Stáhnout

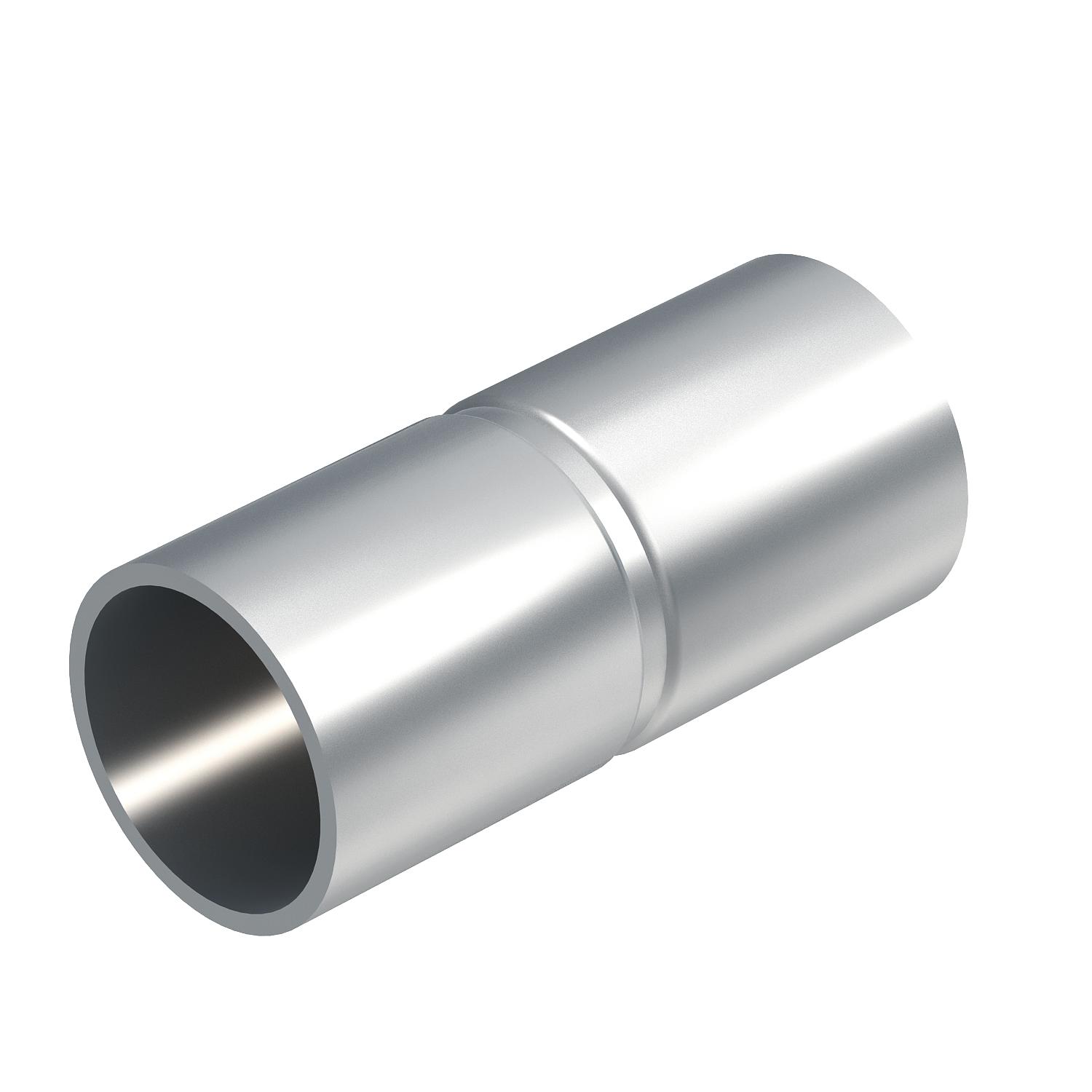

Výrobková grafika SV25W ALU / 2046024, 60.88 kB, jpg

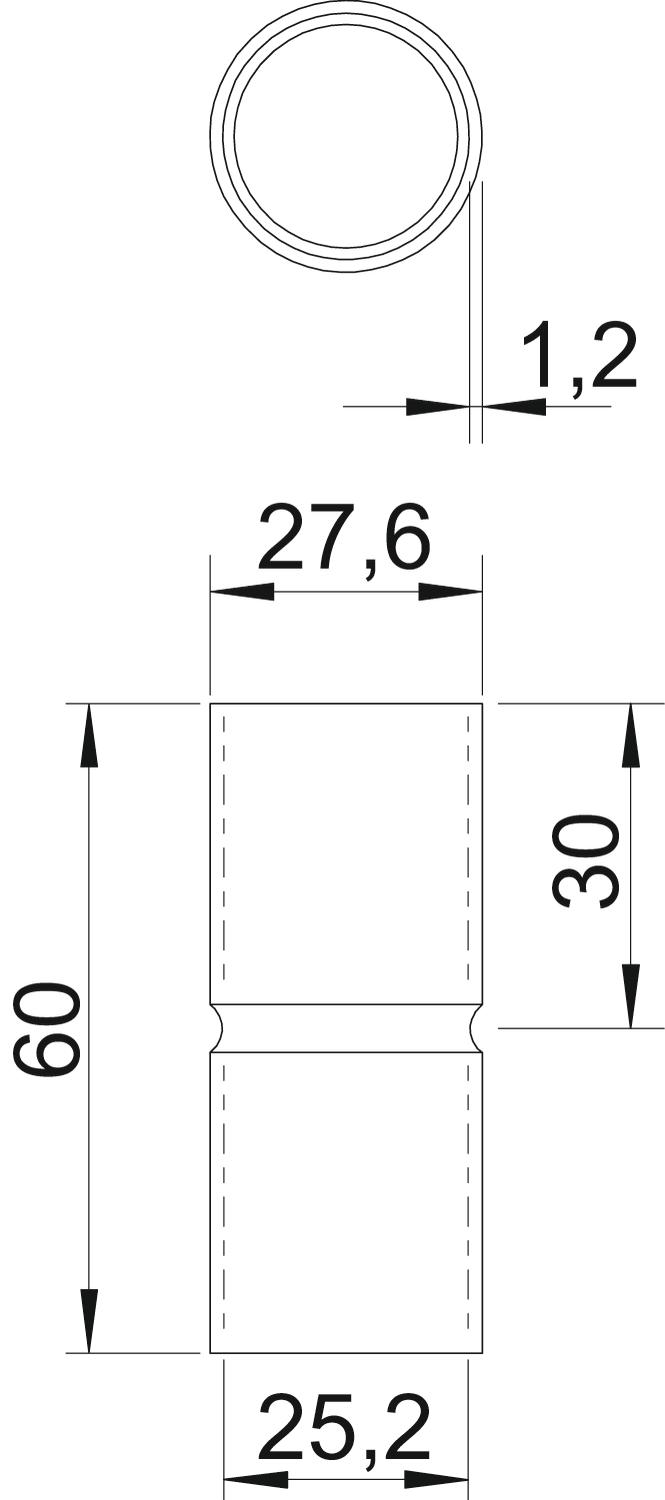

Rozměrový výkres SV25W ALU / 2046024, 46.74 kB, jpg

SV25W ALU / 2046024

2046024_KSTP1.stp, 17.26 kB
