Hliníková spojka, se závitem 66,5 | 63 | M63x1,5

morepic-1

morepic-2

Hliníková spojka, se závitem

Obj. č. 2046058 | EAN 4012195926313

Obj. č. / Typ

Rozměr D

Rozměr d

Závit

Popis výrobku

Popis výrobku

Díl příslušenství: trubková spojka se závitem dle EN 60423, pro spojení mezi elektroinstalačními trubkami a 90° oblouky.

Technické údaje

Technické údaje

Bez obsahu halogenů	Ne
Délka	55 mm
Dvoudílný	Ne
Kartáčovaný povrch	Ne
Leštěný povrch	Ne
Materiál	Hliník
Pro průměr trubky	63 mm
Provedení	Závit
Rozměr	M63x1,5
Rozměr m (mm)	M63

Rozměr d	63 mm
Rozměr D	66,5 mm
Rozměr L	55 mm
Rozměr t	2,8 mm
S inspekčním otvorem a víkem	Ne
Teplotní rozsah použití, max.	250 °C
Teplotní rozsah použití, min.	-45 °C
Velikost	63
Závit	M63x1,5

Všechny typy

Všechny typy

Typ	Rozměr D	Rozměr d	Závit	Obj. č.	Množství	Nejm. prod. jedn.
SVM16W ALU	18,5 mm	16 mm	M16x1,5	2046052	Kus	50 Kus
SVM20W ALU	22,5 mm	20 mm	M20x1,5	2046053	Kus	50 Kus
SVM25W ALU	28 mm	25 mm	M25x1,5	2046054	Kus	50 Kus
SVM32W ALU	35 mm	32 mm	M32x1,5	2046055	Kus	50 Kus
SVM40W ALU	43,5 mm	40 mm	M40x1,5	2046056	Kus	20 Kus
SVM50W ALU	53,5 mm	50 mm	M50x1,5	2046057	Kus	20 Kus
SVM63W ALU	66,5 mm	63 mm	M63x1,5	2046058	Kus	20 Kus

Ke stažení

Datový list SVM63W ALU / 2046058 , 0.18MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU prohlášení o shodě SVM63W ALU / 2046058 , 0.06MB , pdf

Stáhnout

REACH Prohlášení o shodě SVM63W ALU / 2046058 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě SVM63W ALU / 2046058 , 0.12MB , pdf

Stáhnout

Schvalovací značka Souhlas s použitím značky VDE pro systém pevných elektroinstalačních trubek SM..W ALU , 0.17MB , pdf

Stáhnout

Schvalovací značka Souhlas s použitím značky VDE pro systém pevných elektroinstalačních trubek S..W ALU , 0.17MB , pdf

Stáhnout

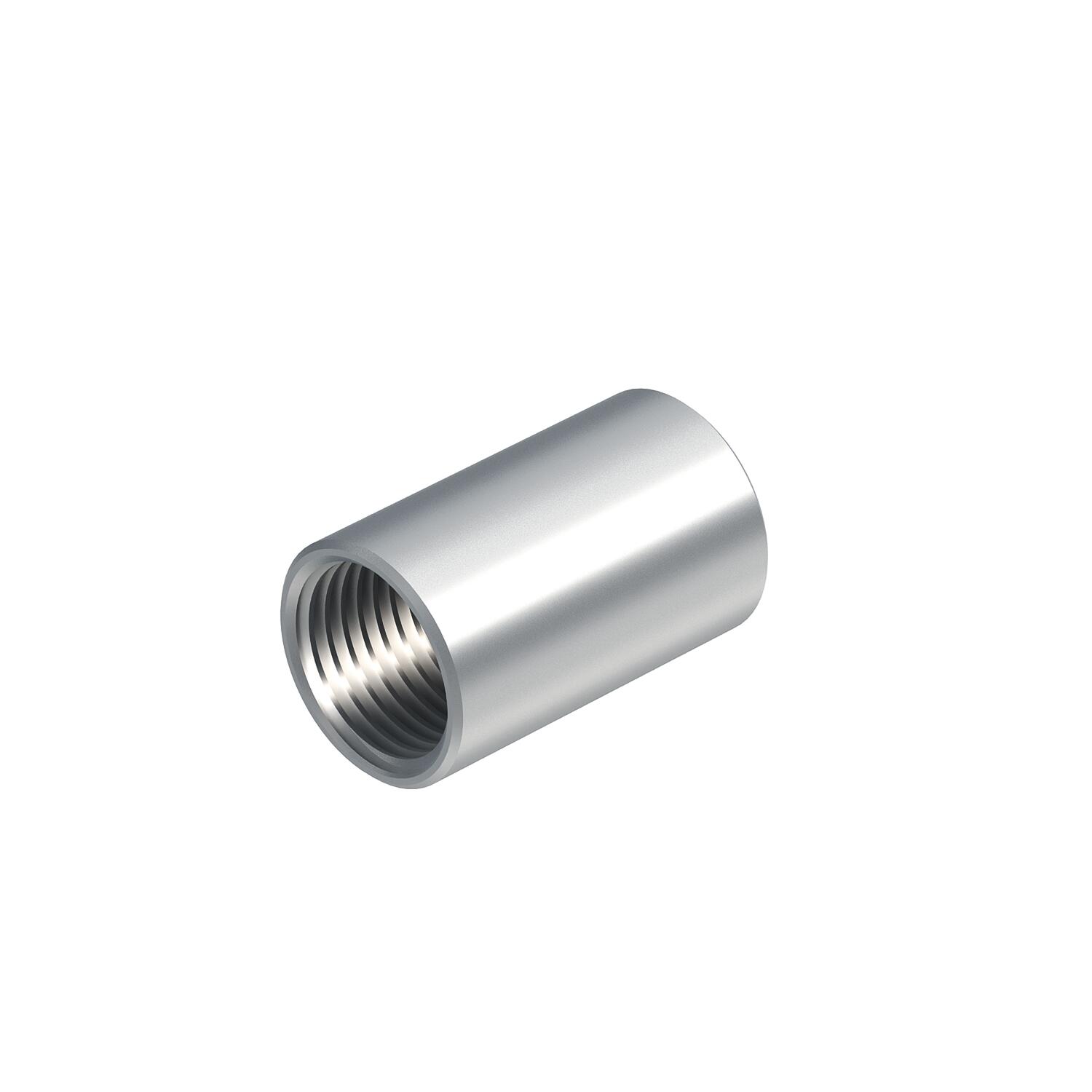

Výrobková grafika SVM63W ALU / 2046058, 37.93 kB, jpg

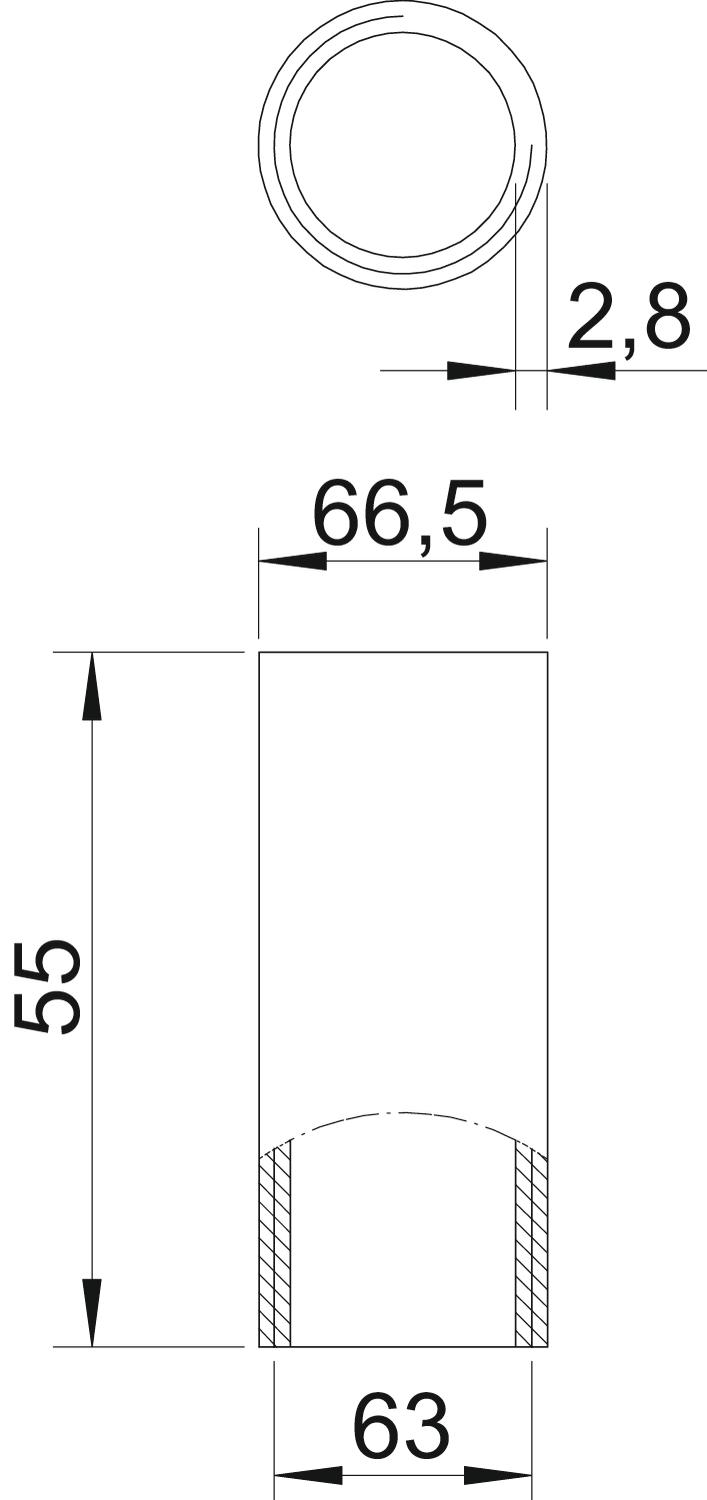

Rozměrový výkres SVM63W ALU / 2046058, 46.15 kB, jpg

SVM63W ALU / 2046058
