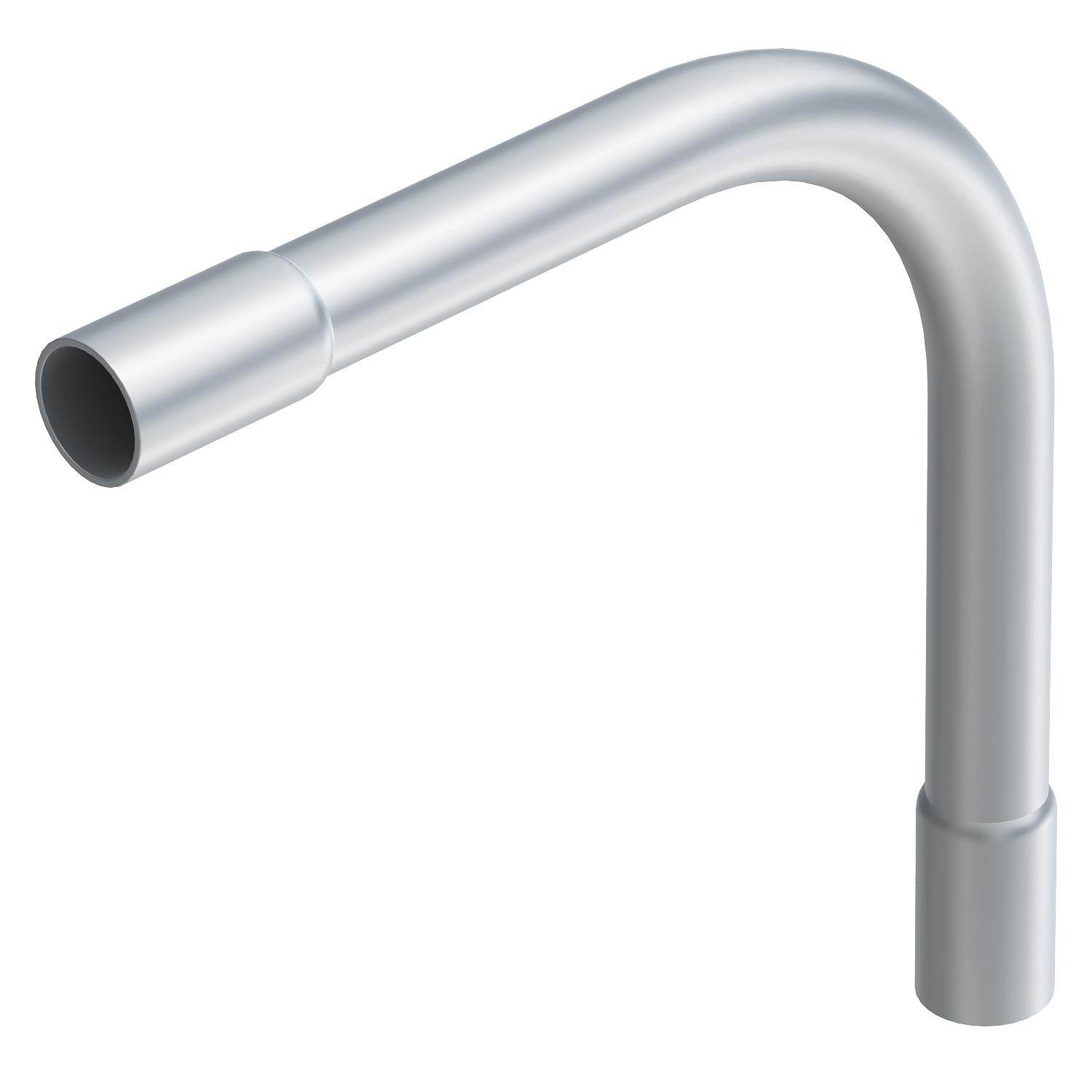

Hliníkový trubkový oblouk, bez závitu

Obj. č. 2046015 | EAN 4012195925910

Popis výrobku
Popis výrobku
Oblouk 90° s tvarovanými spojkami, pro elektroinstalační trubky dle EN 61386-1. S vnitřní stěnou bez otřepů.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
Technické údaje

Technické údaje

Bez obsahu halogenů Ne
Dvoudílný Ne
Flexibilita Ne
Kartáčovaný povrch Ne
Leštěný povrch Ne
Materiál Hliník
Pro jmenovitý průměr trubky 32 mm
Provedení Zásuvné

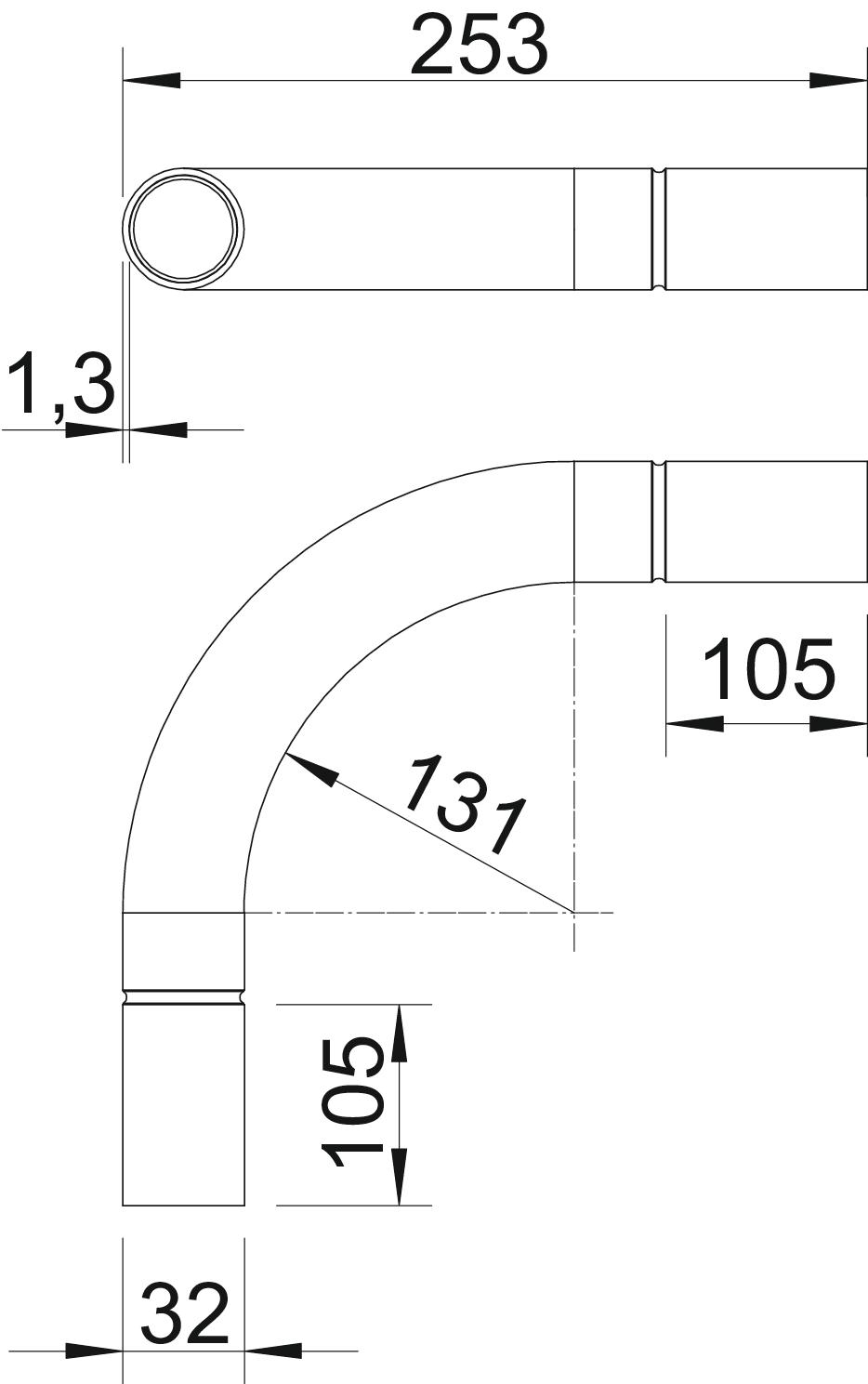

Rozměr Ø32mm
Rozměr m (mm) M32
Rozměr A 105 mm
Rozměr B 253 mm
Rozměr D 32,2 mm
Rozměr I 40 mm
Rozměr R 115 mm
Rozměr t 1,3 mm
Se spojkou Ano
S inspekčním otvorem a víkem Ne
Teplotní rozsah použití, max. 250 °C
Teplotní rozsah použití, min. -45 °C
Úhel oblouku 90 °
Všechny typy

Všechny typy

Typ Pro jmenovitý průměr trubky Obj. č. Množství Nejm. prod. jedn.
SB16W ALU 16 mm 2046012
15 Kus
SB20W ALU 20 mm 2046013
25 Kus
SB25W ALU 25 mm 2046014
25 Kus
SB32W ALU 32 mm 2046015
20 Kus
SB40W ALU 40 mm 2046016
15 Kus
SB50W ALU 50 mm 2046017
5 Kus
Ke stažení

Stáhnout

Stáhnout

REACH Prohlášení o shodě SB32W ALU / 2046015 , 0.12MB , pdf
Stáhnout
RoHS Prohlášení o shodě SB32W ALU / 2046015 , 0.12MB , pdf
Stáhnout

Stáhnout
Stáhnout

SB32W ALU / 2046015
