Instalační kanál s protipožární textilií PYROLINE® Rapid PLM, výška kanálu 80 mm, čistě bílá 2000 | 100 | 80 | čistě bílá; RAL 9010

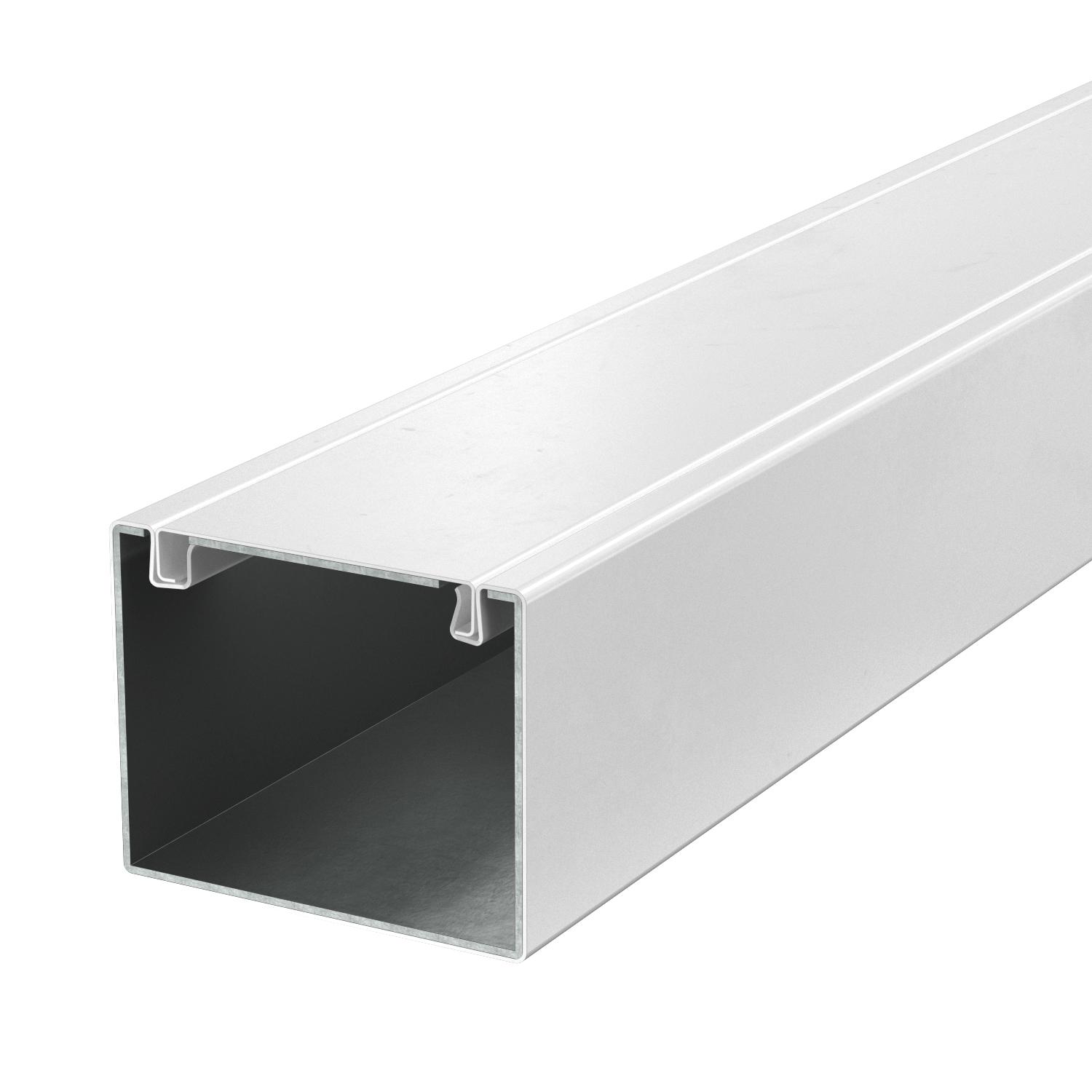

Instalační kanál s protipožární textilií PYROLINE® Rapid PLM, výška kanálu 80 mm, čistě bílá

Obj. č. 7218010 | EAN 4012197351304

Obj. č. / Typ	7218010 / PLM D 0810 RW

Délka	2000 mm

Rozměr B	100 mm

Rozměr H	80 mm

Barva	čistě bílá; RAL 9010

Popis výrobku

Popis výrobku

Kovový instalační kanál s intumescentní protipožární textilií pro požárně bezpečné uložení kabelů. Klasifikovaný jako instalační kanál EI30, EI60 a EI90 podle EN 13501-2, zkoušený podle EN 1366-5. Kanál zamezuje po klasifikovanou dobu šíření ohně a chrání před účinky požáru kabelů.

Vhodný pro přímou montáž na stěnu a strop, pod systémové podlahy a na nosné systémy. Montáž míst styku bez použití nástrojů pomocí spojky PLM SI. Smějí se používat výhradně schválené, předem osazené tvarové díly. Víko se naklapává bez použití nástrojů a dovoluje rychlé revize a dodatečné osazování kabelů. Možnost montáže víka s přesazením pro nepřerušované vyrovnání potenciálů v celé trase kanálu.

Technické údaje

Technické údaje

Barva	čistě bílá; RAL 9010
Délka	2000 mm
Klasifikace EI – instalační kanál	90
Materiál	Ocel
Možnost přepážek	Ano
Opláštění	Ocel
Počet stran, které mohou být vystaveny působení plamene	4
Povrch	Práškový nástřik

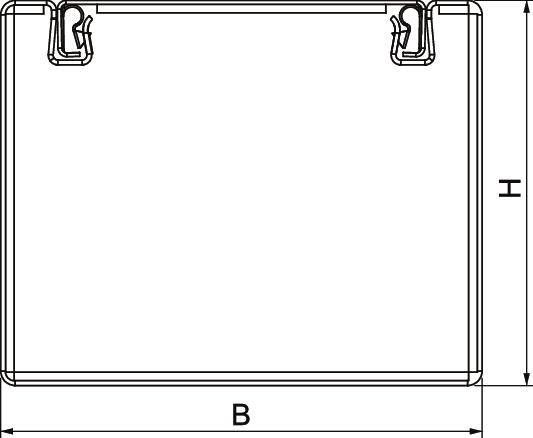

Rozměr	80x100x2000
Rozměr H	80 mm

Rozměr B	100 mm
Rozměr i	62 mm
S děrováním	Ano
Šířka	100 mm
Upevnění víka	ostatní
Užitečný průřez	5180 mm²
Vnitřní šířka	94 mm
Vnitřní výška	74 mm
Výška	80 mm

Všechny typy

Všechny typy

Typ	Délka	Rozměr B	Rozměr H	Barva	Obj. č.	Množství	Nejm. prod. jedn.
PLM D 0810 RW	2000 mm	100 mm	80 mm	čistě bílá; RAL 9010	7218010	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada spojky, výška kanálu 80 mm	PLM SI 0810	7218030	Kus	1 Kus

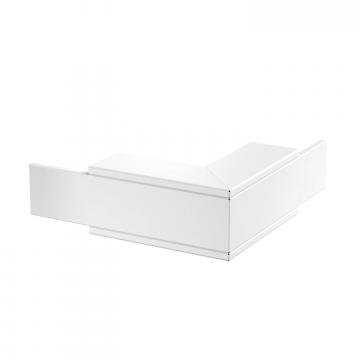

Vnější roh, výška kanálu 80 mm, čistě bílá	PLM EC 0810 RW	7218044	Kus	1 Kus

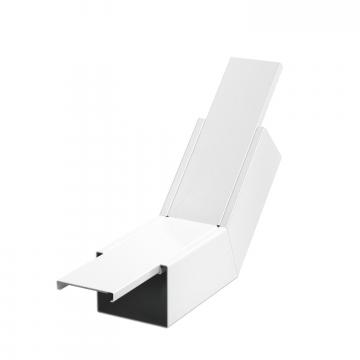

Svislý oblouk, stoupající, výška kanálu 80 mm, čistě bílá	PLM BR 0810 RW	7218116	Kus	1 Kus

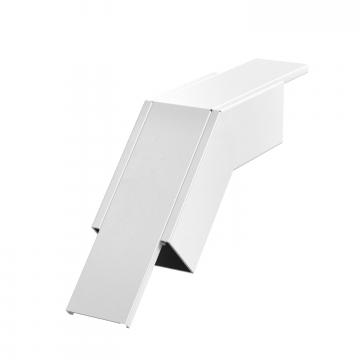

Svislý oblouk, klesající, výška kanálu 80 mm, čistě bílá	PLM BF 0810 RW	7218108	Kus	1 Kus

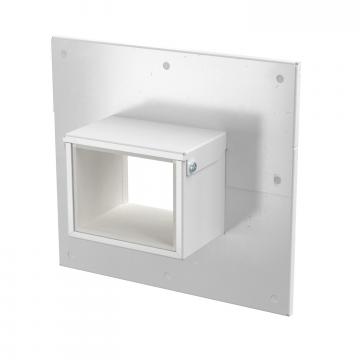

Nástěnný krycí díl, 3 a 4 stranný, výška kanálu 80 mm, čistě bílá	PLM WC 0810 RW	7218128	Kus	1 Kus

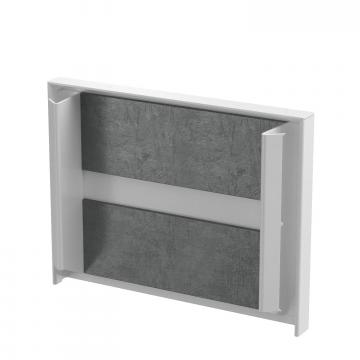

Koncový díl, výška kanálu 80 mm, čistě bílá	PLM EP 0810 RW	7218092	Kus	1 Kus
Pěnové těsnění, výška kanálu 80 mm	PLM CO 0810	7218160	Kus	1 Kus
Kabelový třmen pro montáž na stěnu, výška kanálu 80 mm	PLM WB 0810 FS	7218154	Kus	10 Kus
Kabelový třmen pro montáž na strop, výška kanálu 80 mm	PLM CB 0810 FS	7218148	Kus	10 Kus
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
