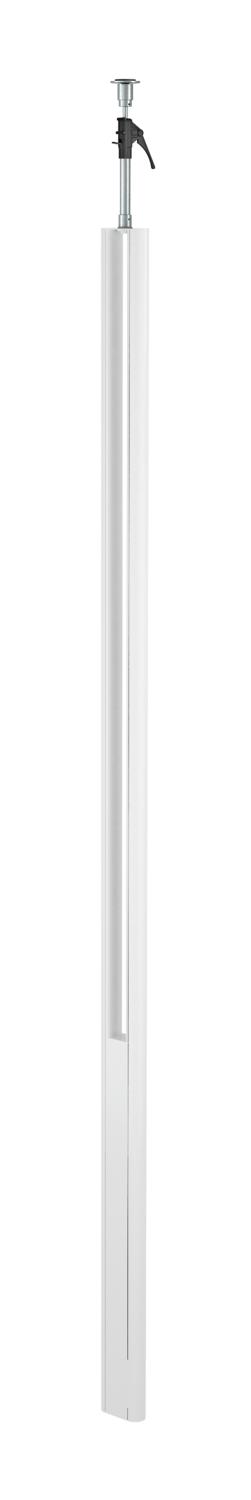

Instalační sloup, typ ISST70140
Obj. č. 6288930 | EAN 4012195160663
- Popis výrobku
-
Popis výrobkuInstalační sloup ISS Twin z hliníku se systémovým otvorem 76,5 mm.
Sada skládající se z:
1 jednoduchý sloup se svěrným upevněním
Celková délka: 3315mm - 3480mm
1 stropní držák s upínacím zařízením
1 kanálový instalační profil
Délka: 1000 mm
1 hliníkový vrchní díl
Délka: 1000 mm
Plocha pro instalaci zařízení je vhodná k umístění krabic pro instalaci zařízení s čelním zámkem z řady 71GD....
V závislosti na podmínkách v místě montáže lze použít následující příslušenství.
-
- Technické údaje
-
Technické údaje

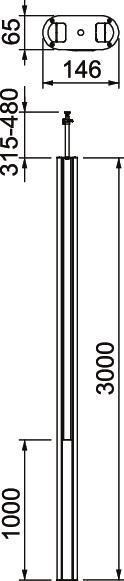

Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano Délka 3000 mm Kabelový vstup nahoře/dole Materiál Hliník Montáž na strop Ano Nastavitelný Ano Počet použitelných vrchních dílů 1 Počet protažení 1 St. Podlahová montáž Ano Předem propojeno Ne Provedení jednostranný Průběžný profil Ne Rozměr 3000x146x65 Šířka 146 mm Šířka vrchního dílu 76,5 mm Tvar sloupu oválný V závislosti na místě Ne Výška 65 mm Výška sloupu, max. 3480 mm Výška sloupu, min. 3315 mm Výškové vyrovnání, max. 480 mm Výškové vyrovnání, min. 315 mm Způsob upevnění napnout - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

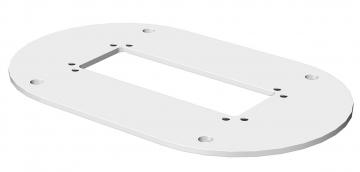

Podlahová deska 70140
ISSBP70140RW 6290120 1 Kus

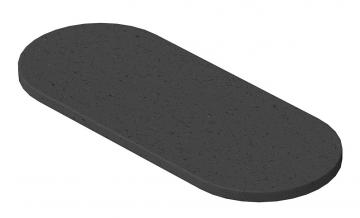

Pryžová podložka pro 70140
ISSGU70140 6290174 1 Kus

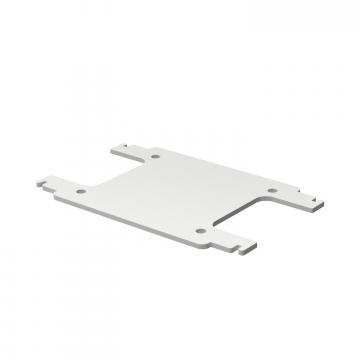

Vkládací stabilizátor pro ISST70140
ISSZ70140 6290160 1 Kus

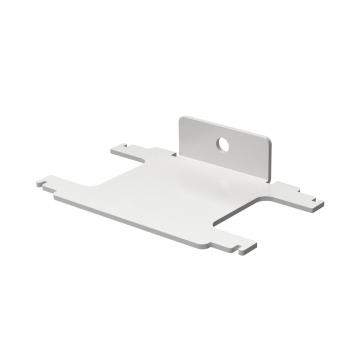

Upevňovací úhelník pro ISST70140
ISSBW70140RW 6290150 1 Kus

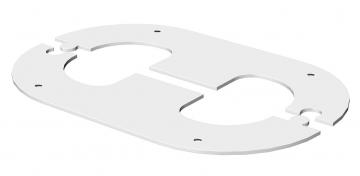

Stropní deska pro ISST70140
WAG70140TRW 6290200 1 Kus
Přístrojová krabice 71GD6, jednoduchá
71GD6 6288610 5 Kus
Přístrojová krabice 71GD7-2, dvojitá
71GD7-2 6288608 2 Kus - Ke stažení
-
Datový list ISST70140RW / 6288930 , 0.22MB , pdfEU prohlášení o shodě ISST70140RW / 6288930 , 0.15MB , pdfUK - Prohlášení shody ISST70140RW / 6288930 , 0.14MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
