Izolovaný jímací stožár isFang...
Obj. č. 5408947 | EAN 4012195785347
- Popis výrobku
-
Popis výrobku• K oddělenému zhotovení jímacích zařízení
• Vhodný ke stojanu jímacího stožáru isFang typu 3B-100/150
• Vhodný pro zatížení větrem podle eurokódu 1: EN 1991-1-4
• K montáži na strukturu budovy pomocí nosiče isFang
• Možnost upevnění svodu OBO isCon® pomocí příslušenství
• Vhodný pro zvnějšku uložený svod isCon®
• Hliníková stojací trubka
• Střední díl ze sklolaminátu
• Jímací hrot z hliníku
-
- Technické údaje
-
Technické údaje

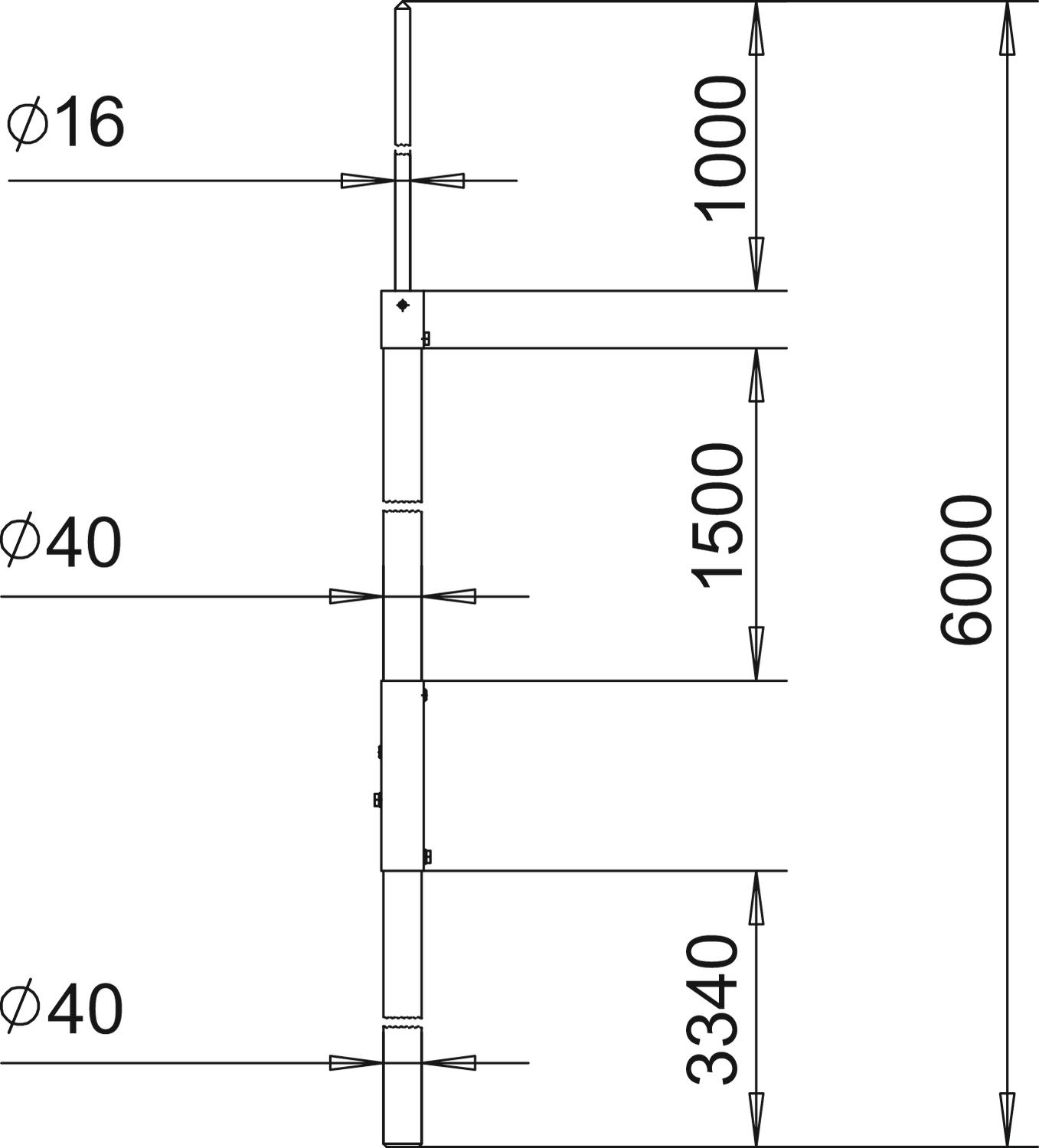

Barva Světle šedá Délka 6000 mm Izolované provedení odolné proti vysokému napětí Ano Materiál Plast zesílený skelnými vlákny Připojení Kruhové vodiče Provedení Jímací tyč Průměr 40 mm Rozměr 6000mm Rozměr d min. 40 mm Rozměr H 1500 mm Rozměr A 3340 mm Rozměr B 1000 mm - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Betonový podstavec pro systém FangFix min. 16 kg
F-FIX-S16 5403227 1 Kus
Základna pro podstavec FangFix 16 kg k montáži na stativ isFang se třemi nohami
F-FIX-B16 3B 5403238 10 Kus
Stativ se třemi nohami isFang
isFang 3B-100 AL 5408966 1 Kus
Závitová tyč isFang 3B
isFang 3B-G2 5408972 3 Kus - Ke stažení
-
Datový list isFang 6000 AL / 5408947 , 0.18MB , pdfEU prohlášení o shodě isFang 6000 AL / 5408947 , 0.03MB , pdfREACH Prohlášení o shodě isFang 6000 AL / 5408947 , 0.12MB , pdfRoHS Prohlášení o shodě isFang 6000 AL / 5408947 , 0.12MB , pdfNávod k montáži Kompletní návod k montáži isCon® , 6.17MB , pdf
