Izolovaný jímací stožár s vnitřně uloženým vedením isCon a bočním vývodem 6000 |

Izolovaný jímací stožár s vnitřně uloženým vedením isCon a bočním vývodem

Obj. č. 5408876 | EAN 4012196647811

Obj. č. / Typ

Délka

Popis výrobku

Popis výrobku

• K uložení svodů OBO isCon® do trubky
• K montáži na strukturu budovy pomocí nosiče isFang
• Vhodný pro zatížení větrem podle eurokódu 1: DIN EN 1991-1-4
• Zkoušeno podle VDE V 0185-561-8 (IEC TS 62561-8)
• Stojací trubka a°jímací hrot z°hliníku
• Střední díl ze sklolaminátu

Technické údaje

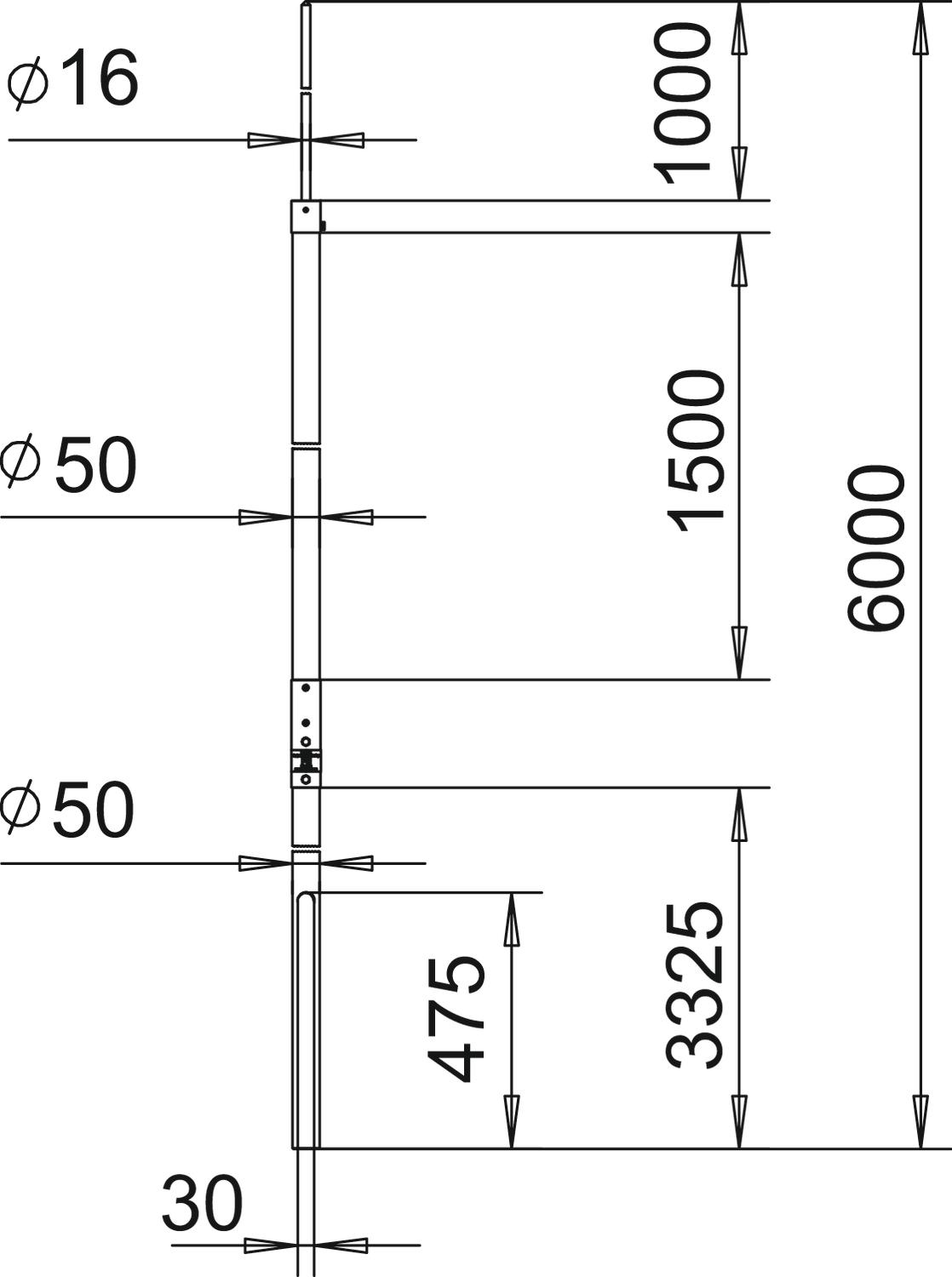

Rozměry

Délka	6000 mm
Izolované provedení odolné proti vysokému napětí	Ano
Materiál	Plast zesílený skelnými vlákny
Připojení	Kruhové vodiče
Provedení	Jímací tyč
Rozměr	6000mm

Rozměr d min.	50 mm
Rozměr H	1500 mm
Rozměr A	3325 mm
Rozměr B	1000 mm
Rozměr L	6000 mm

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
isFang IN-A L4	4000 mm	5408874	Kus	1 Kus
isFang IN-A L6	6000 mm	5408876	Kus	1 Kus
isFang IN-A L8	8000 mm	5408878	Kus	1 Kus
isFang IN-A L10	10000 mm	5408880	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Betonový podstavec pro systém FangFix min. 16 kg	F-FIX-S16	5403227	Kus	1 Kus
Základna pro podstavec FangFix 16 kg k montáži na stativ isFang se třemi nohami	F-FIX-B16 3B	5403238	Kus	10 Kus
Připojovací prvky IsCon®	isCon connect	5408022	Kus	2 Kus
Připojovací prvek k instalaci do izolovaného jímacího stožáru isFang IN	isCon IN connect	5408024	Kus	1 Kus
Přípojka potenciálu pro isCon® Professional+ a Premium v izolovaném jímacím stožáru isFang IN	isCon IN PAE	5408031	Kus	1 Kus
Stativ se třemi nohami isFang	isFang 3B-100	5408968	Kus	1 Kus
