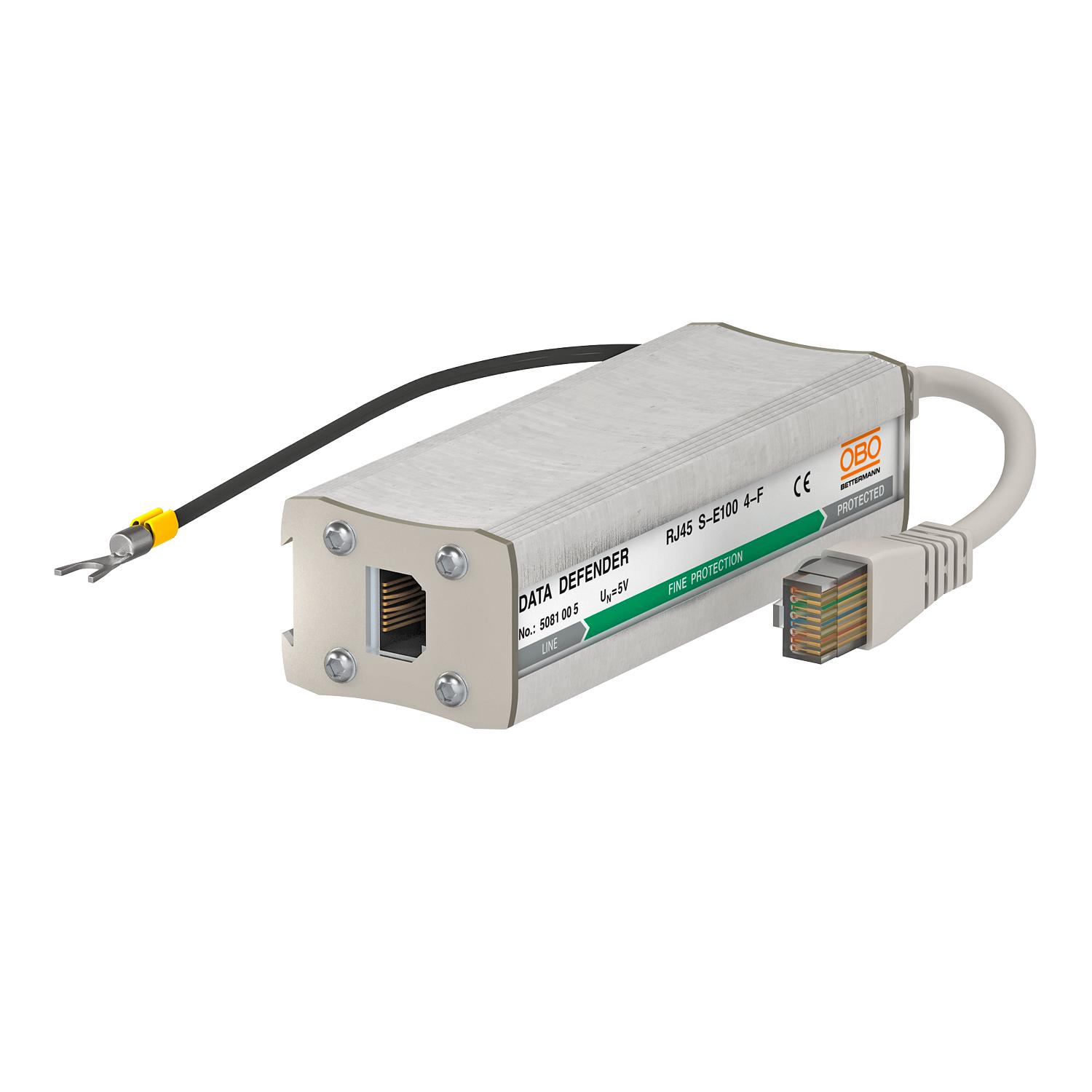

Jemná ochrana pro čtyřžilové IT systémy s konektory RJ-45
Obj. č. 5081005 | EAN 4012196415762
- Popis výrobku
-
Popis výrobkuPřístroj pro ochranu datových vedení systémů informační techniky
• V hliníkovém pouzdře
• Konektor RJ-45
• Vč. připojovacího vedení 150 mm se zástrčkami RJ-45
• Jednoduchá montáž prostřednictvím zásuvkového adaptéru
• Dvojstupňový ochranný obvod
• Montáž na profilovou lištu pomocí příslušenství DLS-BS (5082 38 2)
Použití: Kroucená dvojlinka, řídicí obvody, komunikační vedení RJ-45
-
- Technické údaje
-
Technické údaje
Celkový svodový proud (8/20) 2,5 kA Channel performance Ansi/EA CAT 5e Channel performance ISO/IEC Třída E Izolační odpor >500 MΩ Jmenovitý zatěžovací proud AC 0,7 A Jmenovitý zatěžovací proud DC 1 A Kapacita (žíla-zem) <20 pF Kapacita (žíla-žíla) <50 pF Kategorie Typ 2 + 3 / C2 + C1 LPZ 2→3 Mezní kmitočet 100 MHz Monitorování svodiče Ne Nejvyšší trvalé napětí AC 4,2 V Nejvyšší trvalé napětí DC 6 V Ochranná úroveň žíla – zem <750 V Ochranná úroveň žíla – žíla <40 V Odolnost proti rázovému proudu žíla – zem C1: 1 kV / 0,5 kA (8/20µs) Odolnost proti rázovému proudu žíla – žíla C1: 1 kV / 0,5 kA (8/20µs) Počet pólů 4 Připojení stínění Ano Provedení Jemná ochrana, 4 žíly, stínění Rozměr 6.2V Signalizace na přístroji bez SPD dle IEC 61643-21 Třída II + III / C2 + C1 Stínění nepřímé Stupeň krytí IP40 Teplotní rozsah použití, max. 80 °C Teplotní rozsah použití, min. -40 °C Uzemnění prostřednictvím: Připojovací vedení Vložený útlum (insertion loss) ≤3 dB Zástrčkový systém RJ45 Zkušební norma IEC 61643-21 - Všechny typy
