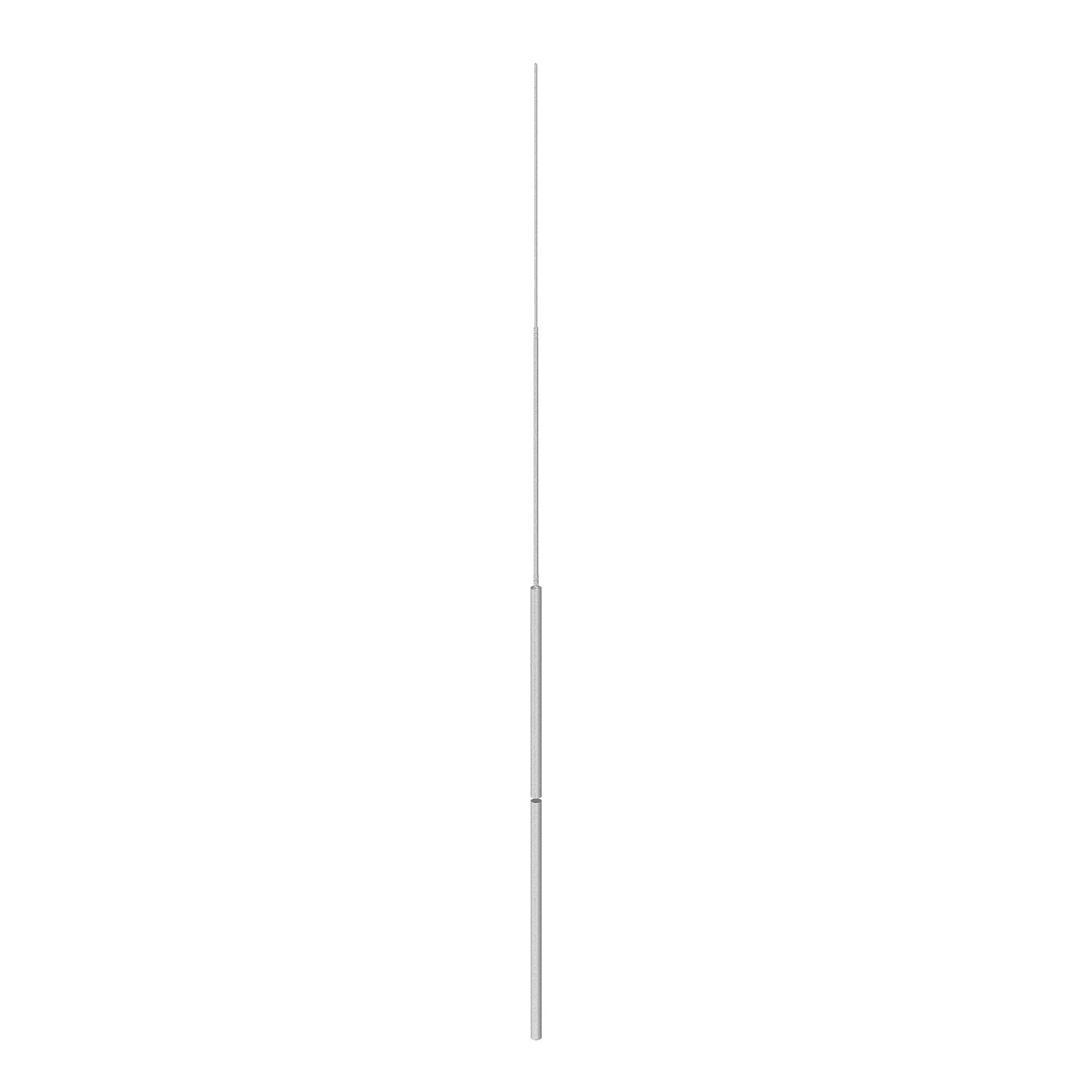

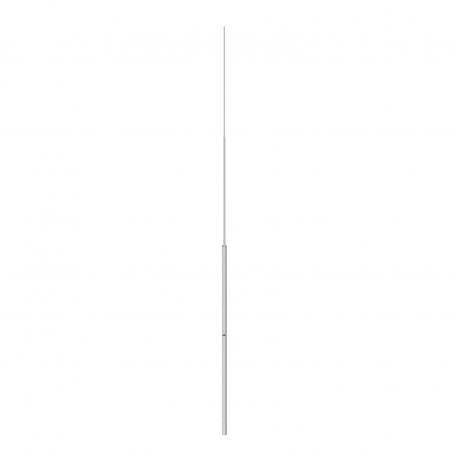

Jímací stožár isFang

Obj. č. 5402870 | EAN 4012195674764

Obj. č. / Typ

Délka

Jmenovitý Ø	40/ 16/ 10 mm

Popis výrobku

Popis výrobku

• Vhodný pro zatížení větrem dle eurokódu 1: EN 1991-1-4

• Zúžená jímací tyč

• Vhodný pro stativ se třemi nohami isFang 40 mm a nosné systémy isFang

Technické údaje

Rozměry

Délka	5500 mm
Izolované provedení odolné proti vysokému napětí	Ne
Jmenovitý Ø	40/ 16/ 10 mm
Materiál	Hliník
Provedení	Jímací tyč se stativem

Rozměr	5500mm
Rozměr H	1000 mm
Rozměr B	3000 mm
Rozměr D	1500 mm

Všechny typy

Všechny typy

Typ	Délka	Jmenovitý Ø	Obj. č.	Množství	Nejm. prod. jedn.
101 3B-4000	4000 mm	40/ 16/ 10 mm	5402864	Kus	1 Kus
101 3B-4500	4500 mm	40/ 16/ 10 mm	5402866	Kus	1 Kus
101 3B-5000	5000 mm	40/ 16/ 10 mm	5402868	Kus	1 Kus
101 3B-5500	5500 mm	40/ 16/ 10 mm	5402870	Kus	1 Kus
101 3B-6000	6000 mm	40/ 16/ 10 mm	5402872	Kus	1 Kus
101 3B-6500	6500 mm	40/ 16/ 10 mm	5402874	Kus	1 Kus
101 3B-7000	7000 mm	40/ 16/ 10 mm	5402876	Kus	1 Kus
101 3B-7500	7500 mm	40/ 16/ 10 mm	5402878	Kus	1 Kus
101 3B-8000	8000 mm	40/ 16/ 10 mm	5402880	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Betonový podstavec pro systém FangFix min. 16 kg	F-FIX-S16	5403227	Kus	1 Kus
Základna pro podstavec FangFix 16 kg k montáži na stativ isFang se třemi nohami	F-FIX-B16 3B	5403238	Kus	10 Kus
Stativ se třemi nohami isFang	isFang 3B-100 AL	5408966	Kus	1 Kus
Závitová tyč isFang 3B	isFang 3B-G2	5408972	Kus	3 Kus
