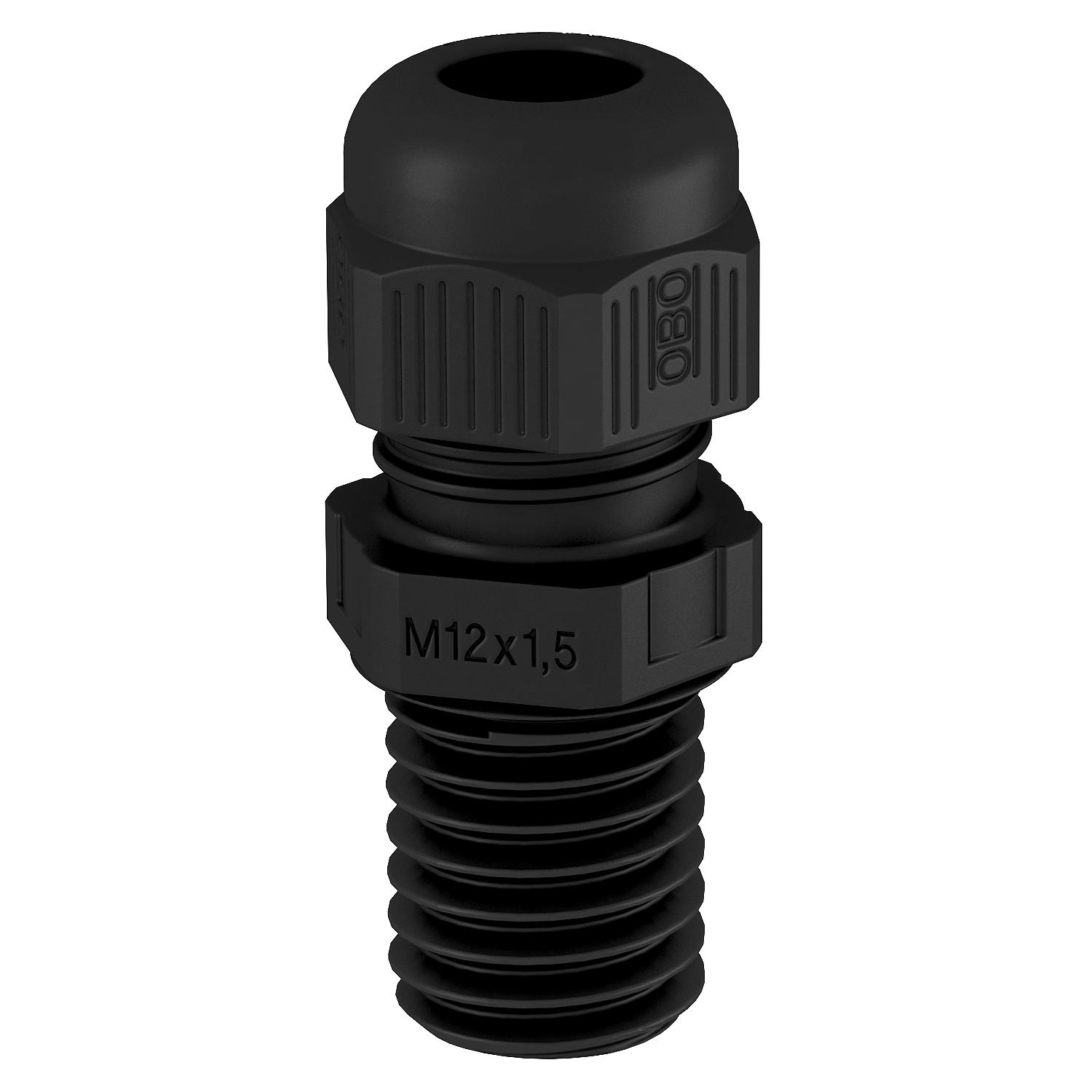

Kabelová vývodka, dlouhý metrický závit, černá

Obj. č. 2022966 | EAN 4012195004370

Ne
černá
Popis výrobku
Popis výrobku
Kabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Det Norske Veritas
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Německo
  • odolná proti šíření plamene 650°C
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Stupeň krytí IP 68
  • Závit metrický
Technické údaje

Technické údaje

Barva černá
Bez obsahu halogenů Ano
Dělitelná vývodka Ne
Délka závitu 15 mm
Druh těsnění Těsnící kroužek
Druh závitu metrický
Jmenovitá velikost závitu 16
Kabelová vývodka pro ploché kabely Ne
Materiál Polyamid
Možnost odlehčení tahu Ano
Nárazuvzdorný Ne
Nestabilní točivý moment 2,5 Nm
Ochrana proti ohybu Ne
ochrana proti výbuchu Ne
odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Pro prostředí s nebezpečím výbuchu plynu bez
Pro prostředí s nebezpečím výbuchu prachu bez
Pro zónu prostředí s nebezpečím výbuchu bez
Provedení Přímé

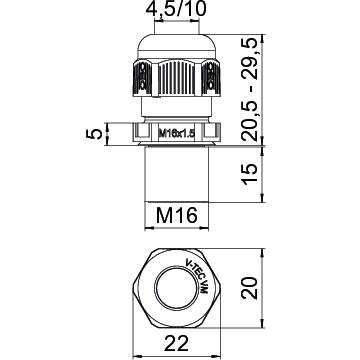

Rozměr M16
Rozměr e 22 mm
Rozměr L max. 29,5 mm
Rozměr L min. 20,5 mm
Rozměr L1 15 mm
Rozměr L2 5 mm
Rozměr šestihranu přes hrany 22 mm
S pojistnou maticí Ne
Stoupání závitu 1,5 mm
Stupeň krytí IP68
Teplotní rozsah použití, max. 65 °C
Teplotní rozsah použití, min. -20 °C
Těsnicí oblast D, max. 10 mm
Těsnicí oblast D, min. 4,5 mm
Velikost klíče 20
Vícenásobná těsnicí vložka Ne
Závit M16 x 1,5
Zpevněno skelnými vlákny Ne
Všechny typy

Všechny typy

Typ Závit Vícenásobná těsnicí vložka Barva Obj. č. Množství Nejm. prod. jedn.
V-TEC VM L12 SW M12 x 1,5 Ne černá 2022964
50 Kus
V-TEC VM L16 SW M16 x 1,5 Ne černá 2022966
50 Kus
V-TEC VM L20 SW M20 x 1,5 Ne černá 2022968
50 Kus
V-TEC VM L25 SW M25 x 1,5 Ne černá 2022970
25 Kus
V-TEC VM L32 SW M32 x 1,5 Ne černá 2022972
20 Kus
V-TEC VM L40 SW M40 x 1,5 Ne černá 2022974
10 Kus
V-TEC VM L50 SW M50 x 1,5 Ne černá 2022976
5 Kus
V-TEC VM L63 SW M63 x 1,5 Ne černá 2022978
5 Kus
Příslušenství

Montážní příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, metrický závit, černá Pojistná matice, metrický závit, černá 116 M16 SW PA 2049074
100 Kus
