Kabelová vývodka, dlouhý metrický závit, stříbrošedá
Obj. č. 2022921 | EAN 4012195003786
- Popis výrobku
-
Popis výrobkuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

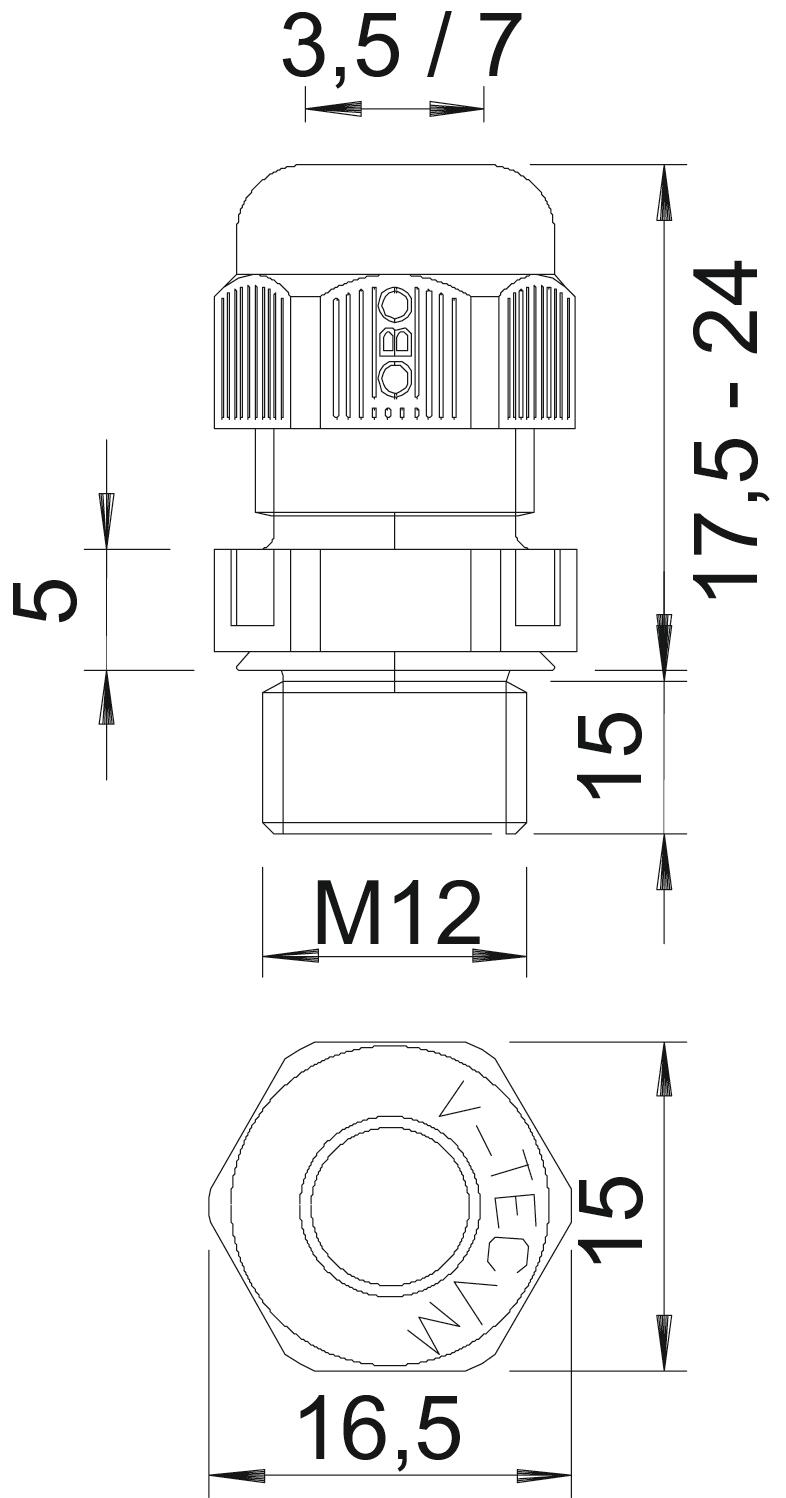

Barva stříbrošedá; RAL 7001 Bez obsahu halogenů Ano Dělitelná vývodka Ne Délka závitu 15 mm Druh těsnění Těsnící kroužek Druh závitu metrický Jmenovitá velikost závitu 12 Kabelová vývodka pro ploché kabely Ne Materiál Polyamid Možnost odlehčení tahu Ano Nárazuvzdorný Ne Nestabilní točivý moment 2 Nm Ochrana proti ohybu Ne ochrana proti výbuchu Ne odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C Pro prostředí s nebezpečím výbuchu plynu bez Pro prostředí s nebezpečím výbuchu prachu bez Pro zónu prostředí s nebezpečím výbuchu bez Provedení Přímé Rozměr M12 Rozměr e 16,5 mm Rozměr L max. 24 mm Rozměr L min. 17,5 mm Rozměr L1 15 mm Rozměr L2 5 mm Rozměr šestihranu přes hrany 16,5 mm S pojistnou maticí Ne Stoupání závitu 1,5 mm Stupeň krytí IP68 Teplotní rozsah použití, max. 65 °C Teplotní rozsah použití, min. -20 °C Těsnicí oblast D, max. 7 mm Těsnicí oblast D, min. 3,5 mm Velikost klíče 15 Vícenásobná těsnicí vložka Ne Závit M12 x 1,5 Zpevněno skelnými vlákny Ne - Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Pojistná matice, metrický závit, stříbrošedá
116 M12 SGR PA 2048752 100 Kus - Ke stažení
-
Datový list V-TEC VM L12 SGR / 2022921 , 0.28MB , pdfEU prohlášení o shodě V-TEC VM L12 SGR / 2022921 , 0.17MB , pdfREACH Prohlášení o shodě V-TEC VM L12 SGR / 2022921 , 0.12MB , pdfRoHS Prohlášení o shodě V-TEC VM L12 SGR / 2022921 , 0.12MB , pdfSchvalovací značka Povolení značky DNV V-TEC VM , 0.03MB , pdfSchvalovací značka Povolení značky VDE V-TEC VM, V-TEC VML , 0.17MB , pdfSchvalovací značka Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdf
