Kabelová vývodka, dlouhý metrický závit, světle šedá | | M20 x 1,5 | Ne | světle šedá; RAL 7035

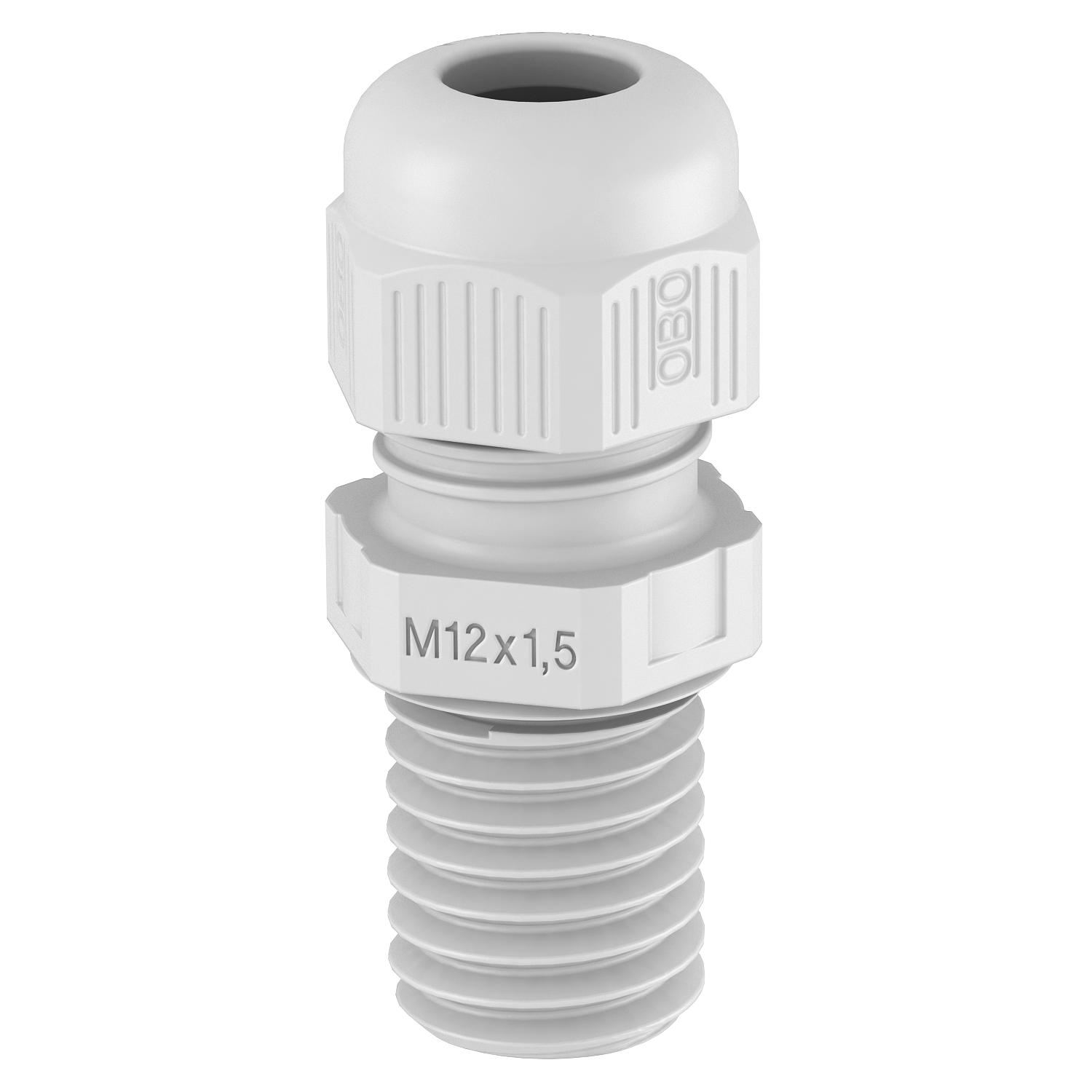

Kabelová vývodka, dlouhý metrický závit, světle šedá

Obj. č. 2022947 | EAN 4012195004158

Obj. č. / Typ

Závit

Vícenásobná těsnicí vložka	Ne

Barva	světle šedá; RAL 7035

Popis výrobku

Popis výrobku

Kabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
Dělitelná vývodka	Ne
Délka závitu	15 mm
Druh těsnění	Těsnící kroužek
Druh závitu	metrický
Jmenovitá velikost závitu	20
Kabelová vývodka pro ploché kabely	Ne
Materiál	Polyamid
Možnost odlehčení tahu	Ano
Nárazuvzdorný	Ne
Nestabilní točivý moment	3,75 Nm
Ochrana proti ohybu	Ne
ochrana proti výbuchu	Ne
odolné proti šíření plamene	podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 650 °C
Pro prostředí s nebezpečím výbuchu plynu	bez
Pro prostředí s nebezpečím výbuchu prachu	bez
Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení	Přímé

Rozměr	M20

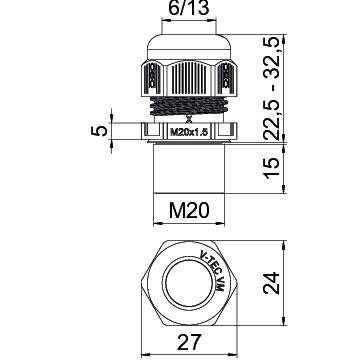

Rozměr e	27 mm
Rozměr L max.	32,5 mm
Rozměr L min.	22,5 mm
Rozměr L1	15 mm
Rozměr L2	5 mm
Rozměr šestihranu přes hrany	27 mm
S pojistnou maticí	Ne
Stoupání závitu	1,5 mm
Stupeň krytí	IP68
Teplotní rozsah použití, max.	65 °C
Teplotní rozsah použití, min.	-20 °C
Těsnicí oblast D, max.	13 mm
Těsnicí oblast D, min.	6 mm
Velikost klíče	24
Vícenásobná těsnicí vložka	Ne
Závit	M20 x 1,5
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Závit	Vícenásobná těsnicí vložka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
V-TEC VM L12 LGR	M12 x 1,5	Ne	světle šedá; RAL 7035	2022943	Kus	50 Kus
V-TEC VM L16 LGR	M16 x 1,5	Ne	světle šedá; RAL 7035	2022945	Kus	50 Kus
V-TEC VM L20 LGR	M20 x 1,5	Ne	světle šedá; RAL 7035	2022947	Kus	50 Kus
V-TEC VM L25 LGR	M25 x 1,5	Ne	světle šedá; RAL 7035	2022949	Kus	25 Kus
V-TEC VM L32 LGR	M32 x 1,5	Ne	světle šedá; RAL 7035	2022951	Kus	20 Kus
V-TEC VM L40 LGR	M40 x 1,5	Ne	světle šedá; RAL 7035	2022953	Kus	10 Kus
V-TEC VM L50 LGR	M50 x 1,5	Ne	světle šedá; RAL 7035	2022955	Kus	5 Kus
V-TEC VM L63 LGR	M63 x 1,5	Ne	světle šedá; RAL 7035	2022957	Kus	5 Kus
