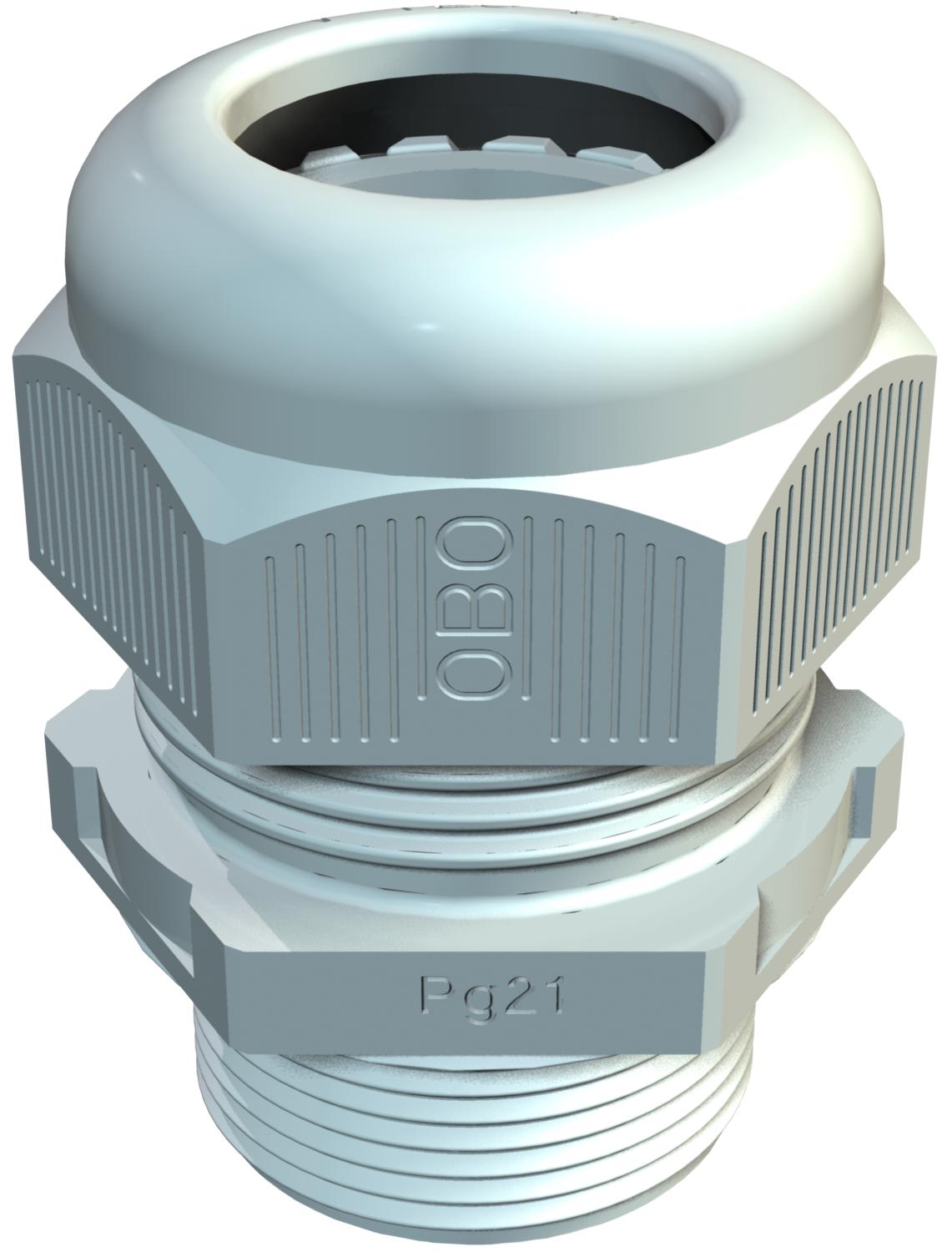

Kabelová vývodka, dlouhý závit PG, světle šedá

Obj. č. 2024284 | EAN 4012195839538

Ne
světle šedá; RAL 7035
Popis výrobku
Popis výrobku
Kabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
  • Det Norske Veritas
  • bez halogenů; bez chlóru, fluoru a bromu
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Stupeň krytí IP 68
  • Závit Pg
Technické údaje

Technické údaje

Barva světle šedá; RAL 7035
Bez obsahu halogenů Ano
Dělitelná vývodka Ne
Délka závitu 15 mm
Druh těsnění Těsnící kroužek
Druh závitu PG
Jmenovitá velikost závitu 7
Kabelová vývodka pro ploché kabely Ne
Materiál Polyamid
Možnost odlehčení tahu Ano
Nárazuvzdorný Ne
Nestabilní točivý moment 1,67 Nm
Ochrana proti ohybu Ne
ochrana proti výbuchu Ne
Pro prostředí s nebezpečím výbuchu plynu bez
Pro prostředí s nebezpečím výbuchu prachu bez
Pro zónu prostředí s nebezpečím výbuchu bez
Provedení Přímé

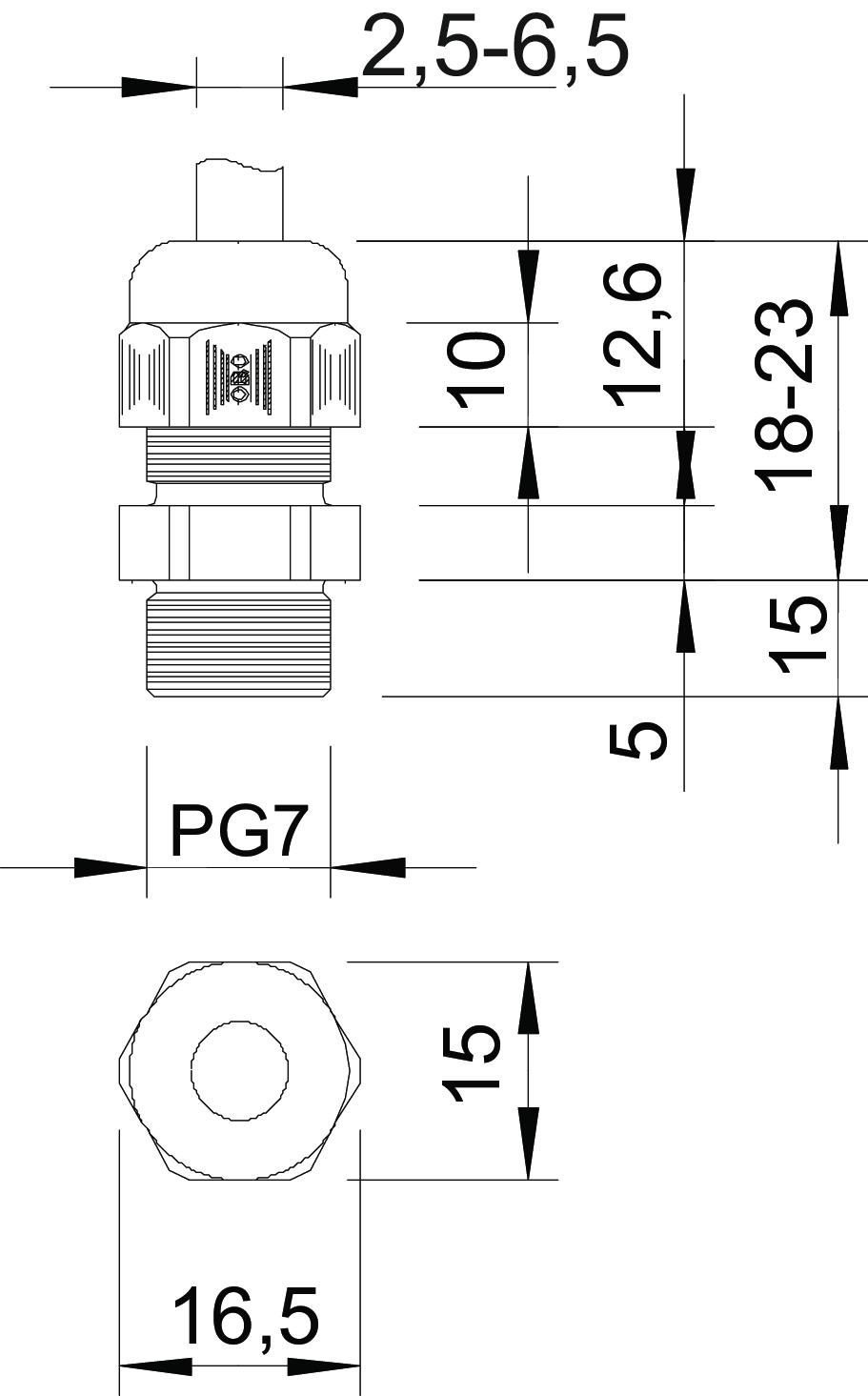

Rozměr PG7
Rozměr e 16,5 mm
Rozměr L max. 23 mm
Rozměr L min. 18 mm
Rozměr L1 15 mm
Rozměr L2 5 mm
Rozměr L3 12,6 mm
Rozměr šestihranu přes hrany 16,5 mm
S pojistnou maticí Ne
Stoupání závitu 1,5 mm
Stupeň krytí IP68
Teplotní rozsah použití, max. 65 °C
Teplotní rozsah použití, min. -20 °C
Těsnicí oblast D, max. 6,5 mm
Těsnicí oblast D, min. 2,5 mm
Velikost klíče 15
Vícenásobná těsnicí vložka Ne
Závit Pg 7
Zpevněno skelnými vlákny Ne
Všechny typy

Všechny typy

Typ Závit Vícenásobná těsnicí vložka Barva Obj. č. Množství Nejm. prod. jedn.
V-TEC L PG7 LGR Pg 7 Ne světle šedá; RAL 7035 2024284
50 Kus
V-TEC L PG9 LGR Pg 9 Ne světle šedá; RAL 7035 2024292
50 Kus
V-TEC L PG11 LGR Pg 11 Ne světle šedá; RAL 7035 2024306
50 Kus
V-TEC L PG13 LGR Pg 13,5 Ne světle šedá; RAL 7035 2024314
50 Kus
V-TEC L PG16 LGR Pg 16 Ne světle šedá; RAL 7035 2024322
25 Kus
V-TEC L PG21 LGR Pg 21 Ne světle šedá; RAL 7035 2024330
25 Kus
V-TEC L PG29 LGR Pg 29 Ne světle šedá; RAL 7035 2024349
20 Kus
V-TEC L PG36 LGR Pg 36 Ne světle šedá; RAL 7035 2024357
10 Kus
V-TEC L PG42 LGR Pg 42 Ne světle šedá; RAL 7035 2024365
5 Kus
